107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

При выполнении лабораторных работ разрешается применять только указанные в настоящем руководстве инструменты, материалы и приемы работы; всякого рода отступления допускаются лишь с разрешения начальника артиллерии округа (армии).

При выполнении всякого рода лабораторных работ необходимо соблюдать следующие требования: в помещении для лабораторных работ должно храниться только необходимое количество боеприпасов, достаточное для обеспечения бесперебойного хода работ.

Лабораторные работы могут выполняться только под руководством лиц, специально назначенных командиром войсковой части, хорошо знающих правила лабораторных работ.

Для ведения лабораторных работ назначается из расчета поры выработки необходимое количество лаборантов (красноармейцев), заранее обученных приемам этих работ.

Перед началом работ каждому работающему надо объяснить (показать), что и как именно он должен делать.

В войсках при выполнении лабораторных работ с боеприпасами руководящий персонал и другие командиры, входящие в помещение для лабораторных работ в случае особой надобности, не должны вынимать из кобур, чехлов и ножен холодное и огнестрельное оружие.

Запрещается иметь при себе спички и другие зажигательные принадлежности.

Лица, не имеющие отношения к работам, могут допускаться на пункты лабораторных работ только с разрешения командира части; во всех случаях посетители обязаны являться к руководителю работ.

При возникновении пожара на месте производства работ или вблизи его не следует допускать паники, помня, что имеется возможность ликвидировать начавшийся пожар в течение нескольких минут, независимо от причин, вызвавших его.

Точное соблюдение правил ведения лабораторных работ, принятие соответствующих мер безопасности (особенно противопожарных) и осторожное обращение с боеприпасами гарантирует безопасность лабораторных работ.

123. Перечень лабораторных работ, допущенных к производству в войсковых частях

Во всех частях войск, имеющих на снабжении мины, могут производиться следующие работы:

а) приведение мины в окончательно снаряженный вид;

б) замена взрывателя;

в) мелкий ремонт мин — очистка ржавчины и закраска обнаженных мест;

г) вставление и удаление хвостовых патронов.

124. Приведение мины в окончательно снаряженный вид

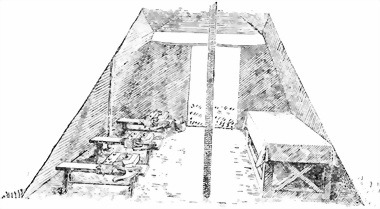

На расстоянии 25 м от хранилища с боеприпасами или от другого места их нахождения организуется пункт раскупорки ящиков с выстрелами, на котором сосредоточивается не более 5 ящиков. Кроме того на расстоянии 25 м от этого пункта организуется пункт ввертывания взрывателей: используется имеющееся помещение, устраивается палатка (рис. 16б) или навес. В последних случаях в разных углах устанавливается несколько тисков Поплавского или Сегаля (рис. 166).

Из вскрытых ящиков мины подаются к месту ввертывания взрывателей по одной штуке (мину удерживают в обеих руках), и передаются лаборатористам, сидящим за тисками и назначенным для свертывания взрывателей.

Получив мины, лаборатористы обертывают их ветошью и зажимают в тиски за центрующее утолщение так, чтобы не повредить его и стабилизатор; вывертывают ключом мастичную втулку (рис. 167) и вытирают начисто ветошью очко под взрыватель. очищая его от смазки и всяких посторонних предметов.

Взрыватели, вынутые из герметической укупорки (рис. 168 и 169), вытираются насухо от смазки и осматриваются.

Убедившись в исправности взрывателя, смазывают резьбу асфальтовым или щелочным лаком и ввинчивают его рукой в очко мины, предварительно осмотрев исправность очка (рис. 170 и 171). После этого взрыватель затягивают ключом (рис. 172) и кернят (рис. 173 и 174).

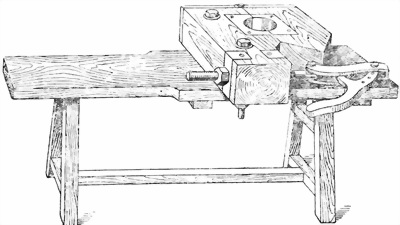

Рис. 166. Тиски Сегаля для закрепления мин.

При вскрытии ящиков и коробок обращают внимание на приклеенные к коробкам печатные ярлыки, с указанием марки взрывателя, количества их в коробке, номера партии, названия завода, года изготовления, номера партии снаряжения, названия снаряжательного завода, года снаряжения и фамилии укладчика.

Если при вскрытии ящиков и коробок будет замечена какая-либо неисправность (например, обнаружена сырость внутри коробки или ржавчина на взрывателях), то взрыватели к снаряжению не допускаются; при этом составляется акт. В мины ввертываются только исправные по внешнему виду взрыватели, взятые из исправных коробок.

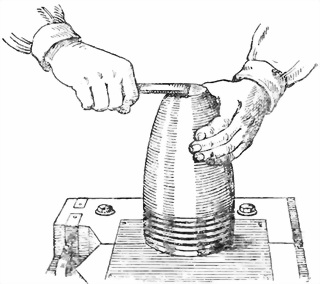

Рис. 167. Вывертывание ключом холостой (мастичной) втулки.

С каждого взрывателя снимается предохранительный колпак, для того чтобы можно было осмотреть с внешней стороны мембрану. Взрыватели с продавленными или сорванными мембранами к стрельбе не допускаются; такие взрыватели, несмотря на то, что они остаются безопасными в обращении, подлежат уничтожению.

Рис. 168. Раскупорка цинок со взрывателем ключом.

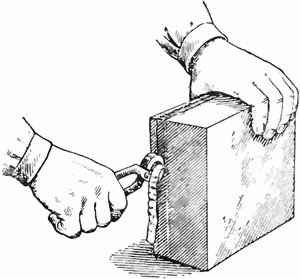

Рис. 169. Раскупорка цинок со взрывателем щипцами.

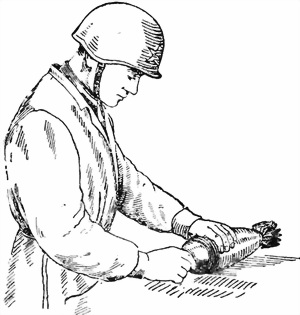

Рис. 170. Ввертывание взрывателей вручную.

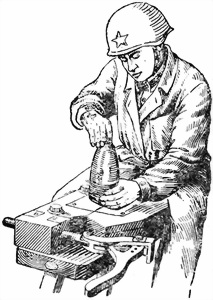

Рис. 171. Ввертывание взрывателя вручную в тисках Сегаля.

Взрыватели ввертываются в мину доотказа ключом и кернятся. Внешняя резьба взрывателя смазывается снарядной мазью, стык головки взрывателя и мины кернится острым керном при помощи молотка весом в 250 г.

Гнездо во взрывчатом веществе по размерам должно соответствовать хвостовой части взрывателя ГВМЗ. Если оно высверлено под более длинный взрыватель, то, перед тем как ввертывать ГВМЗ, необходимо вложить в гнездо дополнительный детонатор утвержденного УМВ ГАУ КА образца.

Окончательно собранные мины переносятся обратно к укупорке и укладываются в свои ящики.

Вывертывать мастичные втулки и ввертывать взрыватели можно без тисков.

Рис. 172. Ввертывание взрывателей ключом (затяжка).
