12,7-мм пулеметы обр. 1938/46 г. и 1938 г. Наставление по стрелковому делу

empty-line/>

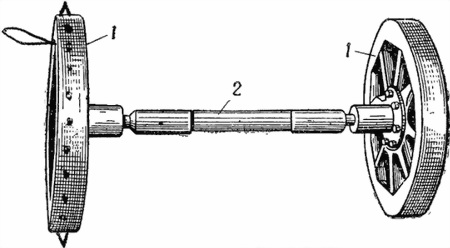

Рис. 60. Ход станка:

1 — катки; 2 — ось

Щит станка

77. Щит станка (рис. 61) имеет прямоугольные вырезы для катков хода, фигурный вырез для прохода тела пулемета и для прицеливания, два кронштейна для крепления к станку.

Рис. 61. Щит станка:

1 — прямоугольные вырезы; 2 — фигурный вырез; 3 — кронштейны

Наплечник

78. Наплечник (рис. 62) служит для удобства управления пулеметом при стрельбе по воздушным целям. Он состоит из основания наплечника, трубки с вилкой, защелки трубки, правого плечевого упора с патроном, левого плечевого упора, зажима основания, зубчатого сектора, двух зажимных муфт и защелки основания.

Основание наплечника имеет продольный паз с защелкой для крепления наплечника к станку и проушину для шарнирного крепления к станку зубчатого сектора.

Трубка имеет вилку для шарнирного соединения с зубчатым сектором наплечника и вырез для крючка защелки трубки.

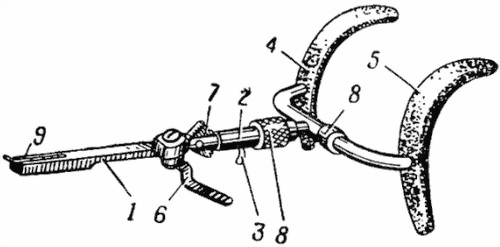

Рис. 62. Наплечник:

1 — основание; 2 — трубка с вилкой; 3 — задний конец защелка трубки; 4 — правый плечевой упор; 5 — левый плечевой упор; 6 — зажим основания; 7 — зубчатый сектор; 8 — зажимная муфта; 9 — защелка основания

Внутри трубки помещается защелка трубки с пружиной для удержания наплечника в приданном ему положении. На трубки надевается патрон основания.

Патрон основания имеет муфту, которой он крепится в трубке. К патрону приварено колено с правым плечевым упором. Перемещением патрона основания в трубке наплечник регулируется по росту наводчика.

Колено правого плечевого упора имеет разрезной конец с резьбой, внутрь которого вставляется конец колена левого плечевого упора и соединяется муфтой. Этим достигается регулирование расстояния между плечевыми упорами в соответствии с шириной плеч наводчика.

Зажим основания служит для удержания наплечника в горизонтальной плоскости в приданном ему положении.

Для освобождения зажима основания следует повернуть рукоятку зажима по часовой стрелке. Муфты сначала зажимать рукой и затем подтягивать ключом.

МЕТАЛЛИЧЕСКАЯ ЛЕНТА И КОРОБКА К НЕЙ

79. Патронами снаряжаются металлические ленты (рис. 63), имеющие 50 звеньев, шарнирно соединенных между собой.

Каждое звено ленты снабжено двумя парами пружинящих рожек для удержания патрона от выпадания и упором для придания правильного положения патрону в ленте.

80. Снаряженная лента укладывается в металлическую коробку гармошкой. Коробка крепится на кронштейне станка.

а

б

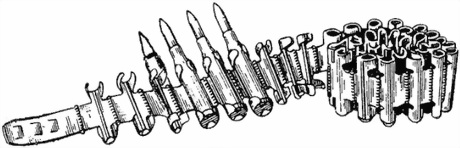

Рис. 63. Лента и коробка к ней:

а — лента; б — коробка

ПРИНАДЛЕЖНОСТЬ К ПУЛЕМЕТУ

81. На каждый пулемет положена принадлежность (рис. 64) для разборки, сборки, чистки и для других надобностей по уходу за пулеметом и его сбережению. Принадлежность должна всегда быть исправной и находиться при пулемете.

Рис. 64. Принадлежность:

1 — составной шомпол; 2 — коленчатый стержень с ершиком; 3 — ключ регулятора газовой каморы и клина ствола; 4 — ключ-отвертка; 5 — ключ для станка; 6 — извлекатель; 7 — выколотки; 8 — прочистки; 9 — вороток; 10 — молоток слесарный; 11 — сосуд для смазки; 12 — сумка для принадлежности; 13 — чехлы пулемета

К принадлежности относятся:

— составной шомпол для чистки и смазки канала ствола, имеющий три звена, ручку и наконечник;

— коленчатый стержень с ершиком для смазки патронника и подвижных частей;

— ключ регулятора газовой каморы и клина ствола, имеющий вырез для затягивания (освобождения) гайки регулятора и ввинчивания (вывинчивания) трубки буфера затворной рамы и гнездо для гаек клина ствола и оси приемника;

— ключ-отвертка, имеющий четырехгранное гнездо для установки мушки по высоте, шестигранное гнездо для гайки мушки и гайки болта основания мушки, вырез для штока газового поршня и гайки оси рычага затворной рамы и отвертку для винтов;

— извлекатель для удаления из патронника оторвавшейся части гильзы;

— выколотки большая и малая для вынимания при разборке пулемета шплинтов, осей и шпилек;

— прочистки для удаления порохового нагара из газовых путей пулемета: прочистка с воротком — для газовой каморы и газового регулятора; большая и малая прочистки с воротком — для газового регулятора;

— молоток слесарный;

— молоток деревянный;

— сосуд для смазки;

— ключ для станка.

Принадлежность к пулемету хранится в брезентовой сумке.

Глава V ВЗАИМОДЕЙСТВИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА

ПОЛОЖЕНИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА ДО ЗАРЯЖАНИЯ

82. Части и механизмы пулемета до заряжания находятся в следующем положении:

а) Затворная рама вместе с затвором находится в крайнем переднем положении. При этом:

— возвратно-боевая пружина передним концом упирается в задний кольцевой выступ газового поршня, задним — в дно направляющей трубки поршня и находится в состоянии наименьшего сжатия;

— поршень передней частью входит в канал газового регулятора;

— затворная рама стойкой упирается в заднюю часть затвора;

— боевые упоры затвора утолщенной частью ударника разведены в стороны, передние концы их упираются в затвор, а задние — в боевые уступы ствольной коробки; ствол надежно заперт; ударник передней частью нажимает на боек, который выходит через отверстие чашечки остова затвора.
