2.1. Коробка ствольная
2.1.1. Коробка ствольная 2, в соответствии с рисунком 1.3, служит для соединения частей и механизмов винтовки, направления движения затворной рамы.
Коробка ствольная, в соответствии с рисунком 2.1, включает в себя ствол 5 и собственно коробку 14 с прикладом 15.
Ствол предназначен для сообщения движения пули в заданном направлении, придания ей вращения и начальной скорости. Канал ствола имеет восемь нарезов, идущих слева вверх направо. В казенной части капал ствола гладкий и сделан» о форме гильзы, эта часть канала служит для размещения
Снаружи на дульной части ствол имеет резьбу для навинчивания дульного тормоза 1. Дульный тормоз уменьшает усилие отдачи при выстреле. От отворачивания дульный тормоз фиксируется штифтом 2, расположенным в основании 22. В основании установлена стойка 4. В стойке помещено основание мушки с мушкой 3. Положение мушки регулируется по высоте (ввинчиванием или вывинчиванием) и по горизонту (перемещением основания мушки);

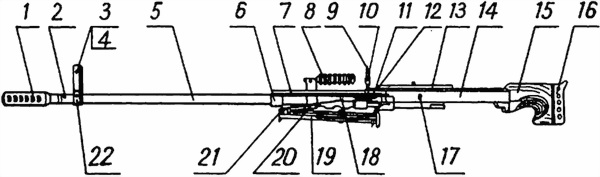

Рис. 2.1 — Коробка ствольная.
1 — тормоз дульный; 2 — штифт, 3 — мушка; 4 — стойка; 5 — ствол; 6 — обойма; 7 — трубка газоотводная; 8 — ручка; 9 — целик; 10 — корпус, 11 — казенник; 12 — ось; 13 — планка; 14 — коробка; 15 — приклад; 1б — затыльник; 17, 18 — зацепы; 19 — сошка; 20 — опора; 21 — фиксатор; 22 — основание
На стволе размещены:
— обойма 6 с трубкой газоотводной 7, служащие для направления отводимых из ствола пороховых газов к поршню;
— ручка 8 для переноса винтовки. Ручка занимает два фиксированных положения:
в сторону казенника, для переноса винтовки в боевом положении;
в сторону дульной части ствола, для переноса винтовки в сложенном положении.
Ручка имеет возможность проворачиваться на стволе.
На казенной части ствола надета опора 20, которая закреплена казенником 11 и от проворота удерживается газоотводной трубкой.
Казенник воспринимает нагрузку от выстрела через упоры. Вставка, размещенная внутри казенника, обеспечивает предварительный разворот затвора при запирании канала ствола. В левой части казенника имеется канал для захода поршня затворной рамы. Сверху на казеннике закреплен корпус 10 прицельного приспособления. На корпусе размещены барабан с подпружиненным целиком 9. На барабане нанесены цифры от 2 до 13, которые обозначают дальности стрельбы в сотнях метров.
Рис. 2.2 — Коробка ствольная (вид снизу).
1 — стойки сошки; 2 — защелка; 3 — рукоятка; 4 — серьга
А — окно для магазина; Б — отражающий выступ; В — окно для спускового механизма
В походном положении винтовки и при стрельбе с оптическим прицелом корпус 10 и стойка с основанием мушки находятся в горизонтальном положении.
Опора 20 служит для присоединения сошки 19. Опора имеет фиксатор 21 для замыкания винтовки в сложенном состоянии и зацеп 18 для фиксации рукоятки 3, в соответствии с рисунком 2.2, при нахождении винтовки в боевом положении. В походном положении стойки сошки 1 развернуты назад вдоль ствола и скреплены защелкой 2.
2.1.2. Коробка 14, в соответствии с рисунком 2.1, соединена с казенником ствола осью 12 и замком, состоящим из рукоятки 3, в соответствии с рисунком 2.2, и двух серег 4. Наличие замка позволяет складывать винтовку
относительно оси.Коробка имеет:
— сверху — планку 13, в соответствии с рисунком 2.1, для установки оптического прицела, на планке имеется штифт для ограничения перемещения оптического прицела вперед при его установке на винтовку;
— сзади — приклад 15 с резиновым затыльником 16, прикрепленным к торцевой стенке винтом. В стенке имеется паз для фиксации корпуса спускового механизма и конус для захода трубки возвратной пружины;
— снизу — окно А, в соответствии с рисунком 2.2, для установки магазина; окно В для установки спускового механизма; отражающий выступ Б;
— слева — зацеп 17, в соответствии с рисунком 2.1, для фиксации рукоятки в походном положении;
— справа — окно для выброса гильзы.
2.2. Рама затворная
2.2.1. Рама затворная 6, в соответствии с рисунком 1.3, предназначена для приведения в действие затвора и спускового механизма.

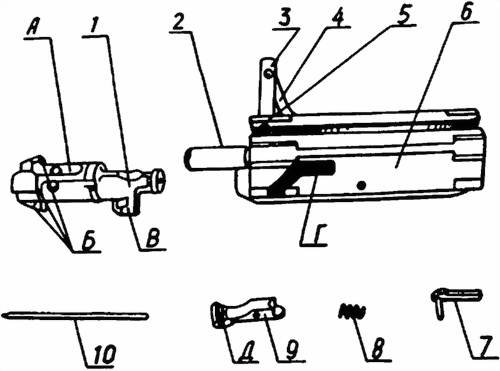

Рис. 2.3 — Рама затворная.
1 — затвор; 2 — поршень; 3 — рукоятка; 4 — фиксатор; 5 — штифт; 6 — остов; 7 — ось выбрасывателя; 8 — пружина выбрасывателя; 9 — выбрасыватель; 10 — боек; А — выборка; Б — выступы боевые; В —. выступ ведущий; Г — паз фигурный; Д — зацеп
Рама затворная, в соответствии с рисунком 2.3, состоит из затвора 1 и остова 6.
2.2.2. Затвор предназначен для запирания канала ствола, производства выстрела, извлечения стреляной гильзы, досылания очередного патрона в патронник.
Затвор состоит из собственно затвора 1, бойка 10, выбрасывателя 9, пружины выбрасывателя 8 и оси выбрасывателя 7.
Затвор имеет четыре боевых выступа Б, которые входят в зацепление с упорами казенника при запирании канала ствола и воспринимают силу давления пороховых газов на дно гильзы при выстреле.
Боек 10 размещается внутри затвора и предназначен для разбития капсюля-воспламенителя патрона.
Ведущий выступ В обеспечивает поворот затвора в остове. В выборке А размещается выбрасыватель 9, извлекающий своим зацепом Д стреляную гильзу из патронника. Выбрасыватель расположен на оси выбрасывателя 7 и подпружинен пружиной выбрасывателя 8.
2.2.3. Остов 6 является основным звеном автоматики и управляет работой затвора 1, размещенного в передней части остова. Остов имеет:

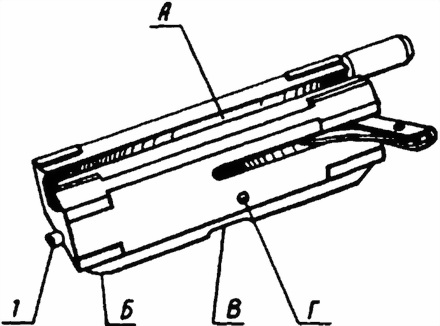

Рис. 2.4 — Остов (вид справа).
1 — толкатель; А — полость; Б — скос; В — лунка; Г — отверстие
— поршень 2, воспринимающий давление пороховых газов. Для обеспечения надежной работы поршень установлен в остове с люфтом;
— рукоятку 3, установленную на штифте 5, для взведения винтовки. Подпружиненный фиксатор 4 удерживает рукоятку от складывания;
— фигурный паз Г для принудительного поворота затвора при запирании или отпирании канала ствола;
— толкатель 1, в соответствии с рисунком 2.4, для передачи энергии удара от ударника к бойку. Толкатель удерживается в остове штифтом, расположенным в отверстии Г;
— скос Б, которым взводится ударник;
— полость А для размещения возвратной пружины.
— лунку В для удержания затворной рамы в промежуточном положении при складывании винтовки в походное положение и при разборке.
