12,7-мм снайперская винтовка ОСВ-96. Руководство по эксплуатации

— отвести затворную раму за ее рукоятку назад до упора и отпустить. При этом происходит взведение ударника, досылание патрона в патронник и запирание канала ствола.

Винтовка заряжена и готова к стрельбе.

2.8. Работа частей и механизмов при стрельбе

2.8.1. При нажатии на спусковой крючок 6, в соответствии с рисунком 2.9, его зуб А выходит из зацепления с выступом боевым Б серьги ударника 4. Ударник под действием боевой пружины 5 наносит удар по толкателю 1 затворной рамы, который перемещает боек вперед, разбивая капсюль патрона. Происходит выстрел.

После того, как пуля пройдет газоотводное отверстие, пороховые газы из ствола устремляются в обойму и газоотводную трубку, воздействуют на поршень остова и отбрасывают затворную раму назад.

Пружина возвратная 2 сжимается.

Рис. 2.9 — Положение частей и механизмов перед выстрелом при предохранителе, установленном в положение «Огонь».

1 — толкатель; 2 — пружина возвратная, 3 — перехват, 4 — ударник; 5 — пружина боевая; 6 — крючок спусковой; А, В — зубья; Б — выступ боевой

<стр. 18 — 19 отсутствуют>

— поместить расконсервированный ЗИП-О в соответствующие отделения чехла.

4.3. Разборка и сборка винтовки

4.3.1. Разборка винтовки может быть неполная и полная. Неполная разборка предназначена для расконсервации, чистки, смазки и осмотра.

Перед разборкой затворная рама должна находится в переднем положении.

Полная разборка предназначена для чистки винтовки при сильном загрязнении, после нахождения ее под дождем или в снегу и при ремонте.

Разборку и сборку винтовки производить на столе или чистой подстилке; части и механизмы разложить в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и ударов.

При сборке винтовок принять меры для того, чтобы не перепутать составные части разных винтовок.

4.3.2. Неполная разборка винтовки производится в следующем порядке:

ВНИМАНИЕ! ПОСЛЕ ОТДЕЛЕНИЯ МАГАЗИНА НЕОБХОДИМО УБЕДИТЬСЯ В ОТСУТСТВИИ ПАТРОНА В ПАТРОННИКЕ И МАГАЗИНЕ, ПРИ ЭТОМ СТВОЛ ВИНТОВКИ ДОЛЖЕН БЫТЬ НАПРАВЛЕН В БЕЗОПАСНУЮ СТОРОНУ;

отделить магазин, для чего нажать большим пальцем на защелку, подать магазин вниз от ствольной коробки и отделить магазин. После этого проверить отсутствие патрона в патроннике, для чего установить предохранитель в положение «Огонь», отвести затворную раму за рукоятку взведения назад, осмотреть патронник, отпустить рукоятку затворной рамы;

отделить оптический прицел;

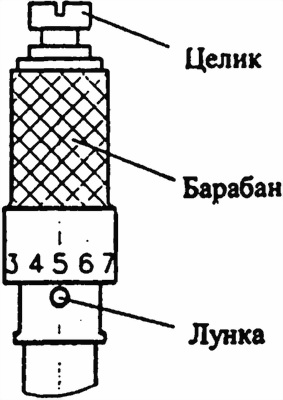

оттянуть затворную раму назад на половину ее хода (приблизительно на 110 мм) и, удерживая ее, зафиксировать предохранителем, переведя его в положение «Предохранитель» (при этом предохранитель заходит в лунку В, в соответствии с рисунком 2.4);

расфиксировать ствол со ствольной коробкой, для чего вывести конец рукоятки из зацепа на опоре и, разворачивая ее, вывести из зацепления с зубом казенника;

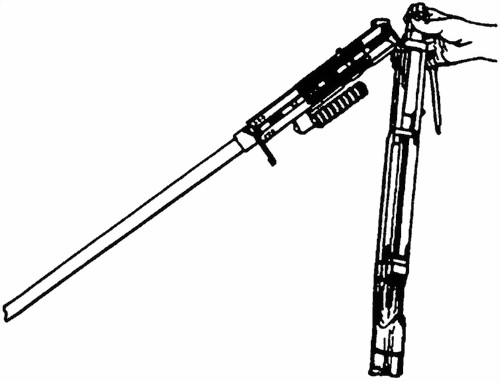

Рис. 4.1 — Положение ствола относительно ствольной коробки перед возвращением затворной рамы в переднее положение.

зафиксировать рукоятку за зацеп на ствольной коробке;

развернуть ствол относительно ствольной коробки на угол приблизительно равный 90°, в соответствии с рисунком 4.1;

вернуть затворную раму в переднее положение, для чего, придерживая ее за рукоятку, переключить предохранитель в положение Огонь» и плавно перевести затворную раму вперед;

сложить рукоятку взведения, утопив подпружиненный фиксатор внутрь рукоятки;

повернуть ствол к ствольной коробке на угол приблизительно равный 45°, в соответствии с рисунком 4.2;

извлечь затворную раму из ствольной коробки;

отделить затвор от остова;

извлечь возвратную пружину;

ВНИМАНИЕ! ПРИ ВЗВЕДЕННОМ УДАРНИКЕ БОЕВАЯ ПРУЖИНА УДАРНИКА НАХОДИТСЯ В СЖАТОМ СОСТОЯНИИ И НАЖАТИЕ НА СПУСКОВОЙ КРЮЧОК ВЫЗОВЕТ ЭНЕРГИЧНОЕ ДВИЖЕНИЕ УДАРНИКА;

отделить спусковой механизм, для чего оттянуть флажок от корпуса спускового механизма и, повернув его на угол 90°, движением вниз — назад отсоединить механизм от ствольной коробки.

Неполная разборка винтовки закончена.

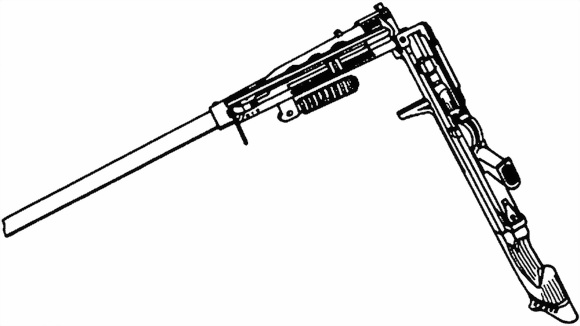

Рис. 4.2 — Положение ствола относительно ствольной коробки перед отделением затворной рамы.

4.3.3. Сборку винтовки после неполной разборки производить в следующем порядке:

присоединить затвор к остову, ведущий выступ затвора должен входить в остов с небольшим усилием;

вставить возвратную пружину в остов затвора;

развернуть ствол относительно ствольной коробки ствола на угол приблизительно равный 45°, в соответствии с рисунком 4.3;

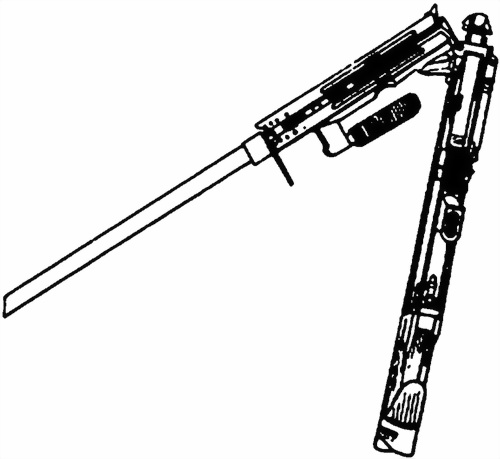

Рис. 4.3 — Положение ствола относительно ствольной коробки при постановке затворной рамы.

сложить рукоятку (при складывании рукоятки затвор должен находиться в переднем положении) и вставить остов с затвором и возвратной пружиной в ствольную коробку, возвратную пружину при этом посадить на конус, находящийся в задней части ствольной коробки;

ввести пазы корпуса спускового механизма в выступы ствольной коробки, прижать его к ствольной коробке и, поворотом флажка на угол 90°, зафиксировать спусковой механизм;

оттянуть затворную раму назад на половину ее хода (приблизительно на 110 мм) и, удерживая ее, зафиксировать предохранителем, переведя его в положение «Предохранитель»;

развернуть ствольную коробку и ствол в одну линию;

зафиксировать ствольную коробку и ствол, для чего вывести фиксирующую рукоятку из зацепления со ствольной коробкой, завести в радиусную выемку зуба казенника и, повернув к стволу, зафиксировать рукоятку за зацеп на опоре;

присоединить оптический прицел, для чего совместив пазы прицела с направляющими выступами планки, продвинуть его вперед до упора в штифт и вращением прижимных гаек зафиксировать прицел;

ВНИМАНИЕ! ПЕРЕД ПРИСОЕДИНЕНИЕМ МАГАЗИНА И ПРОВЕРКОЙ ПРАВИЛЬНОСТИ СБОРКИ ВИНТОВКИ УБЕДИТЕСЬ В ОТСУТСТВИИ ПАТРОНОВ В ПАТРОННИКЕ И МАГАЗИНЕ.

присоединить пустой магазин, для чего совместить вырезы в корпусе магазина с выступами в ствольной коробке и повернуть заднюю часть магазина вверх до фиксации защелкой;
