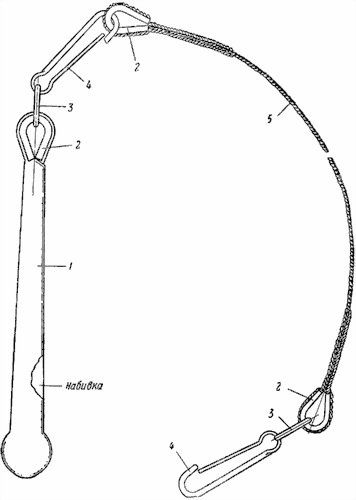

Рис. 59. Спусковой шнур:
1 — рукоятка (Сб6-1); 2 — коуш (6–6); 3 — кольцо (6–2); 4 — карабин (6–1); 5 — веревка (6–3)
Протирка
Чистку
В качестве древка используется рукоятка банника, которая своим резьбовым концом ввинчивается в нарезное отверстие конуса шайбы крепления протирки.
Протирка хранится и перевозится в унифицированном ящике орудийного ЗИП.
Для работ по оборудованию огневой позиции для миномета, а также для установки миномета на огневой позиции служит шанцевый инструмент, входящий в комплект орудийного ЗИП. К нему относятся киркомотыга, саперная лопата, лом длиной 1040 мм и плотничий топор.
Шанцевый инструмент перевозится вместе с минометом на ходе В-20 (см. рис. 40). Крепится шанцевый инструмент на ходе при помощи ремней, комплект которых дается в орудийный ЗИП миномета.

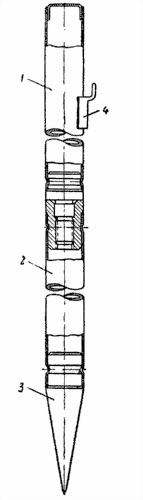

Рис. 60. Веха:
1 — рукоятка (Сб2-2); 2 — наконечник (Сб2-1); 3 — наконечник (2–3); 4 — лапка (2–7)
Рис. 61. Протирка:
1 — шайба (1-21); 2 — шайба со шпилькой; 3 — колодка (1-20); 4 — шуруп (1–8); 5 — шплинт (1–8); 6 — шайба крепления (Сб1-5); а — кольцевые выточки
Орудийный и батарейный ЗИП миномета укладываются и перевозятся в. специальных ящиках, сумках и мешочках.
Весь орудийный ЗИП, за исключением банника с чехлом, чехла на казенник, чехла на дульную часть, шанцевого инструмента с ремнями крепления (Сб5-2) и двух основных ремней (Сб5-3), при походном положении миномета укладывается в соответствующие гнезда металлического ящика орудийного ЗИП, который четырьмя болтами прикрепляется к минометному ходу В-20.
ЗИП к предохранителю от двойного заряжания (П-120) укладывается в специальный брезентовый мешочек.
Весь батарейный ЗИП, за исключением вех (Сб2), укладывается в сумку батарейного ЗИП.
Сумка батарейного ЗИП и мешочек с ЗИП для предохранителя укладываются в ящик орудийного ЗИП.
Чехол на казенник и чехол на дульную часть надеваются на миномет; банник
с чехлом и вехи укрепляются на минометном ходе.Прицел МПМ-44 (МПМ-44М) вместе с футляром укладывается в ящик орудийного ЗИП.
ГЛАВА VII. БОЕПРИПАСЫ
Общие сведения
Боевой выстрел состоит из мины, взрывателя и заряда (рис. 62).
Для стрельбы из 120-мм миномета применяются:
— выстрелы с осколочно-фугасной миной скалистого чугуна, взрывателем ГВМЗ-7 и переменным зарядом (см. рис. 62);
— выстрелы с осколочно-фугасными стальными минами, взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, а);
— выстрелы с осколочно-фугасной миной сталистого чугуна (улучшенной конструкции), с взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, б и в);
— выстрелы с дымовой миной, с взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, г);
— выстрелы с зажигательной миной, с взрывателем М-5 и переменным зарядом (рис. 63, д).
Примечания: 1. Кроме вышеуказанных выстрелов, могут встречаться выстрелы с фугасной стальной миной. Указания по стрельбе этими выстрелами даются в ТС № 104, изд. 1944 г. и 1952 г.
2. Кроме указанных взрывателей, могут применяться:
— с осколочно-фугасными минами взрыватели ГВМЗ, ГВМ3-1, ГВМ, ГВМ-1;
— с дымовыми минами взрыватели ГВМЗ, ГВМЗ-1, ГВМ, ГВМ-1 и М-4;
— с зажигательными минами взрыватель М-4.
Взрыватели ГВМ, ГВМ-1, ГВМЗ и ГВМЗ-1 могут применяться только при наличии специального разрешения ГАУ.

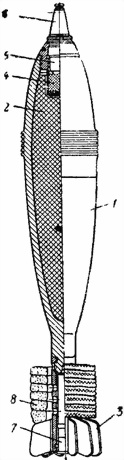

Рис. 62. Выстрел (осколочно-фугасная мина сталистого чугуна):
1 — корпус; 2 — взрывчатое вещество; 3 — стабилизатор; 4 — запальный стакан; 5 — детонатор; 6 — взрыватель ГВМЗ-7; 7 — воспламенительный заряд; 8 — дополнительные пучки

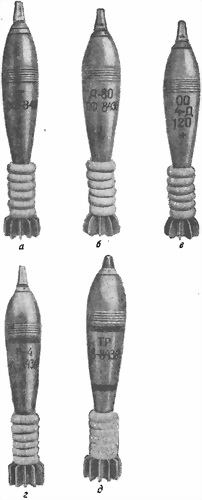

Рис. 63. Выстрелы:
а — осколочно-фугасная стальная мина; б и в — осколочно-фугасная мина сталистого чугуна (улучшенной конструкции); г — дымовая мина; д — зажигательная мира сталистого чугуна (отличительные полосы красная и черная)
Осколочно-фугасная мина состоит из корпуса 1 (см. рис. 62), стабилизатора 3, запального стакана 4 с детонатором 5 и взрывчатого вещества 2.
Корпус 1 мины изготовляется из сталистого чугуна. В месте соединения переднего и заднего оживал корпуса мины имеется центрующее утолщение, предназначенное для центрования мины во время ее движения по каналу ствола.
