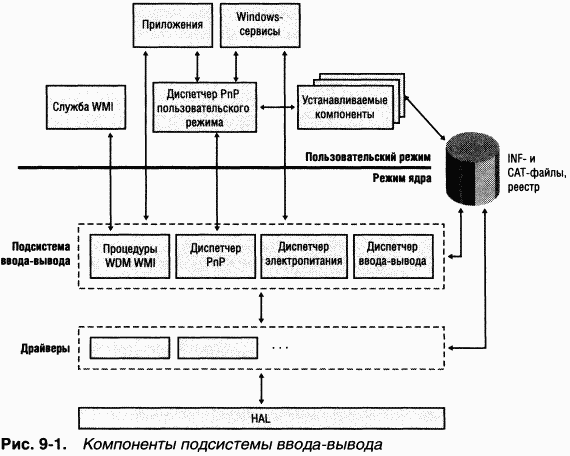

Кроме обычных функций для открытия, закрытия, чтения и записи подсистема ввода-вывода Windows предоставляет ряд дополнительных функций, например для асинхронного, прямого и буферизованного ввода-вывода, а также для ввода-вывода по механизму «scatter/gather»* (см. раздел «Типы ввода-вывода» далее в этой главе).
* Механизм, позволяющий интерпретировать, записывать и считывать физически нелинейную область памяти как единое целое. — Прим. перев.
Большинство операций ввода-вывода не требует участия всех компонентов подсистемы ввода-вывода. Как правило, запрос на ввод-вывод выдается приложением, выполняющим соответствующую операцию (например,
Как уже упоминалось, в Windows потоки выполняют операции ввода-вывода над виртуальными файлами. Операционная система абстрагирует все запросы на ввод-вывод, скрывая тот факт, что конечное устройство ввода-вывода может и не быть устройством с файловой структурой. Это позволяет обобщить интерфейс между приложениями и устройствами. Таким образом, виртуальный файл относится к любому источнику или приемнику ввода-вывода (файлу, каталогу, именованному каналу и почтовому ящику), который рассматривается как файл. Все считываемые или записываемые данные представляются простыми потоками байтов, направляемыми в виртуальные файлы. Приложения пользовательского режима (к какой бы подсистеме они ни относились — Windows или POSIX) вызывают документированные функции, которые в свою очередь обращаются к внутренним функциям подсистемы ввода-вывода для чтения/записи файла и для выполнения других операций. Запросы, адресованные виртуальным файлам, диспетчер ввода-вывода динамически направляет соответствующим драйверам устройств. Базовая схема обработки запроса на ввод-вывод показана на рис. 9–2.
Рис. 9–2. Схема обработки типичного запроса на ввод-вывод
Далее мы детальнее рассмотрим эти компоненты, исследуем различные типы драйверов устройств, рассмотрим их структуру, загрузку, инициализацию и обработку запросов на ввод-вывод. Кроме того, мы обсудим роль и функциональность диспетчеров PnP и электропитания.
Для интеграции с диспетчером ввода-вывода и другими компонентами подсистемы ввода-вывода драйвер устройства должен быть написан в соответствии с правилами, специфичными для управляемого им типа устройств и для его роли в управлении такими устройствами. Здесь мы познакомимся с типами драйверов устройств, поддерживаемых Windows, и исследуем внутреннюю структуру драйвера устройства.
Windows поддерживает множество типов драйверов устройств и сред их программирования. Среды программирования могут различаться даже для драйверов одного типа — в зависимости от типа устройства, для которого предназначен драйвер. Драйверы могут работать в двух режимах: в пользовательском или в режиме ядра. Windows поддерживает несколько типов драйверов пользовательского режима:
• Драйверы виртуальных устройств (virtual device drivers, VDD)
Используются для эмуляции 16-разрядных программ MS-DOS. Они перехватывают обращения таких программ к портам ввода-вывода и транслируют их в вызовы Windows-функций ввода-вывода, передаваемые реальным драйверам устройств. Поскольку Windows является полностью защищенной операционной системой, программы MS-DOS пользовательского режима не могут напрямую обращаться к аппаратным средствам — они должны делать это через драйверы устройств режима ядра.
• Драйверы принтеров Драйверы подсистемы Windows, которые транслируют аппаратно-независимые запросы на графические операции в команды, специфичные для принтера. Далее эти команды обычно направляются драйверу режима ядра, например драйверу параллельного
порта (Parport.sys) или драйверу порта принтера на USB-шине (Usb-print.sys).B этой главе основное внимание уделяется драйверам устройств, работающим в режиме ядра. Эти драйверы можно разбить на несколько основных категорий.
• Драйверы файловой системы Принимают запросы на ввод-вывод и выполняют их, выдавая более специфические запросы драйверам устройств массовой памяти или сетевым драйверам.
• PnP-драйверы Драйверы, работающие с оборудованием и интегрируемые с диспетчерами электропитания и PnP. B их число входят драйверы для устройств массовой памяти, видеоадаптеров, устройств ввода и сетевых адаптеров.
• Драйверы, не отвечающие спецификации Plug and Play Также называются расширениями ядра. Расширяют функциональность системы, предоставляя доступ из пользовательского режима к сервисам и драйверам режима ядра. Они не интегрируются с диспетчерами PnP и электро-
питания. K ним, в частности, относятся драйверы протоколов и сетевого API. Драйвер Regmon, описанный в главе 4, тоже входит в эту категорию. Категория драйверов режима ядра подразделяется на группы в зависимости от модели, на которой они основаны, и их роли в обслуживании запросов к устройствам.
Это драйверы устройств, отвечающие спецификации Windows Driver Model (WDM). WDM требует от драйверов поддержки управления электропитанием, Plug and Play и WMI. Большинство драйверов Plug and Play построены как раз на модели WDM. Эта модель реализована в Windows, Windows 98 и Windows Millennium Edition, поэтому WDM-драйверы этих операционных систем совместимы на уровне исходного кода, а во многих случаях и на уровне двоичного кода. Существует три типа WDM-драйверов.
• Драйверы шин Управляют логическими или физическими шинами. Примеры шин — PCMCIA, PCI, USB, IEEE 1394, ISA. Драйвер шины отвечает за распознавание устройств, подключенных к управляемой им шине, оповещение о них диспетчера PnP и управление параметрами электропитания шины.
• Функциональные драйверы Управляют конкретным типом устройств. Драйверы шин представляют устройства функциональным драйверам через диспетчер PnP Функциональным считается драйвер, экспортирующий рабочий интерфейс устройства операционной системе. Как правило, это драйвер, больше других знающий о функционировании определенного устройства.
• Драйверы фильтров Занимающие более высокий логический уровень, чем функциональные драйверы, они дополняют функциональность или изменяют поведение устройства либо другого драйвера. Так, утилиту для перехвата ввода с клавиатуры можно реализовать в виде драйвера фильтра клавиатуры, расположенного на более высоком уровне, чем функциональный драйвер клавиатуры.
B WDM ни один драйвер не отвечает за все аспекты управления конкретным устройством. Драйвер шины определяет изменения в составе устройств на шине (при подключении и отключении устройств), помогает диспетчеру PnP в перечислении устройств на шине, обращается к специфичным для шины регистрам и в некоторых случаях управляет электропитанием подключенных к шине устройств. K аппаратной части устройства обычно обращается только функциональный драйвер.
ПРИМЕЧАНИЕ B Windows 2000, Windows XP и Windows Server 2003 уровень HAL играет несколько иную роль, чем в Windows NT. До Windows 2000 сторонним поставщикам оборудования, которым нужно было добавить поддержку аппаратных шин, не поддерживаемых самой операционной системой, приходилось разрабатывать собственный HAL. Windows 2000, Windows XP и Windows Server 2003 позволяют сторонним разработчикам реализовать поддержку таких шин в виде драйверов шин.
