Поддержка индивидуального устройства часто распределяется между несколькими драйверами, каждый из которых обеспечивает часть функциональности, необходимой для нормальной работы устройства. Кроме WDM-драйверов шин, функциональных драйверов и драйверов фильтров, оборудование могут поддерживать и следующие компоненты.
• Драйверы классов устройств (class drivers) Реализуют обработку ввода-вывода для конкретного класса устройств, например дисковых устройств, ленточных накопителей или приводов CD-ROM, где аппаратные интерфейсы стандартизированы и один драйвер может обслуживать аналогичные устройства от множества производителей.
• Порт-драйверы (port drivers) Обрабатывают запросы на ввод-вывод, специфичные

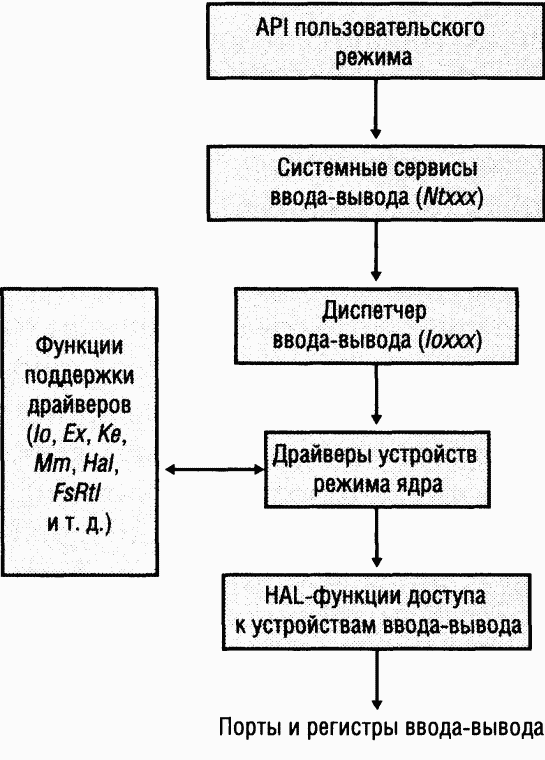

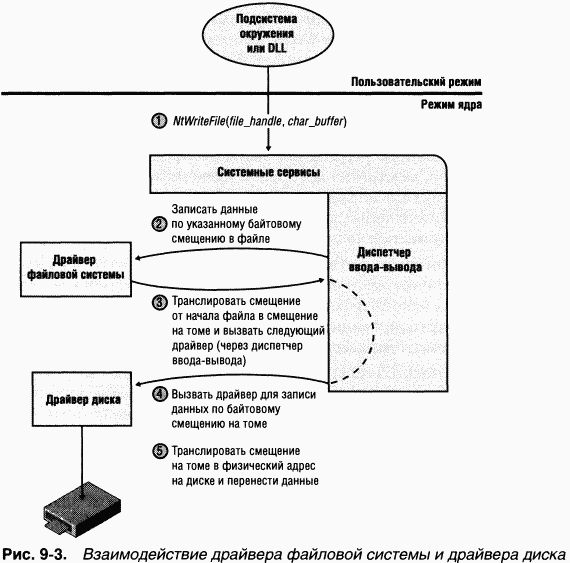

• Минипорт-драйверы (miniport drivers) Преобразуют универсальные запросы ввода-вывода к порту конкретного типа в запросы, специфичные для адаптера конкретного типа, например для SCSI-адаптера. Минипорт-драйверы являются истинными драйверами устройств, которые импортируют функции, предоставляемые порт-драйвером. Вот пример, который демонстрирует, как работают драйверы устройств. Драйвер файловой системы принимает запрос на запись данных в определенное место конкретного файла. Он преобразует его в запрос на запись определенного числа байтов по определенному «логическому» адресу на диске. После этого он передает этот запрос (через диспетчер ввода-вывода) простому драйверу диска. Последний в свою очередь преобразует запрос в физический адрес на диске (цилиндр/дорожка/сектор) и позиционирует головки дискового устройства для записи данных. Эта схема действий показана на рис. 9–3.
Эта схема иллюстрирует разделение труда между двумя драйверами. Диспетчер ввода-вывода получает запрос на запись, в котором адрес записи относителен началу конкретного файла. Далее диспетчер ввода-вывода передает запрос драйверу файловой системы, который преобразует информацию запроса в адрес начала записи на диске и число байтов, которые нужно записать на диск. Драйвер файловой системы передает через диспетчер ввода-вывода запрос драйверу диска, который транслирует его в физический адрес на диске и переносит нужные данные.

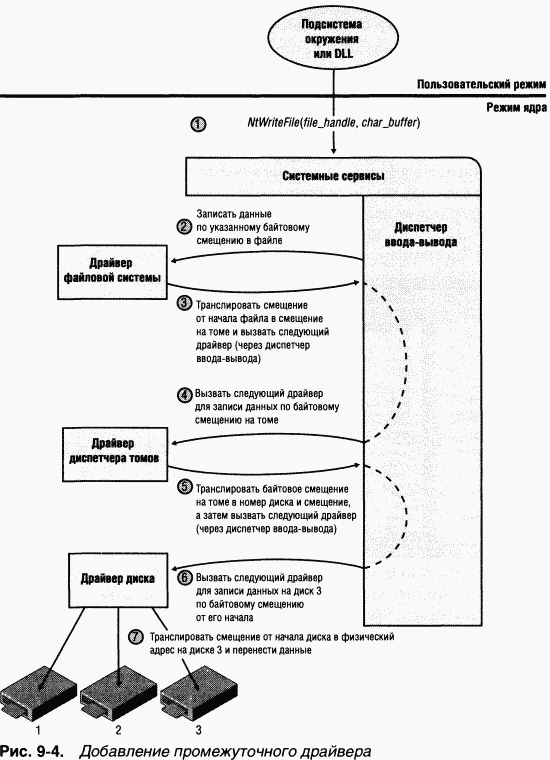

Поскольку все драйверы — и устройств, и файловой системы — предоставляют операционной системе одинаковую инфраструктуру, в их иерархию легко добавить еще один драйвер, не изменяя существующие драйверы или подсистему ввода-вывода. Например, введя соответствующий драйвер, можно логически представить несколько дисков как один большой диск. Такой драйвер, кстати, имеется в Windows — он обеспечивает поддержку отказоустойчивых дисков. (Хотя этот драйвер присутствует во всех версиях Windows, поддержка отказоустойчивых дисков доступна лишь в серверных версиях Windows.) Драйвер диспетчера томов вполне логично размещается между драйверами файловой системы и дисков, как показано на рис. 9–4. Подробнее о драйверах диспетчера томов см. в главе 10.
ЭКСПЕРИМЕНТ: просмотр списка загруженных драйверов

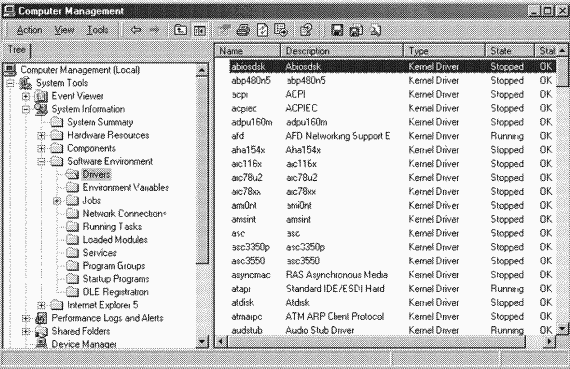

Вы можете увидеть список зарегистрированных драйверов в системе Windows 2000, перейдя в раздел Drivers (Драйверы) оснастки Computer Management (Управление компьютером) в Microsoft Management Console (MMC) (Консоль управления Microsoft) или щелкнув правой кнопкой мыши значок My Computer (Мой компьютер) на рабочем столе и выбрав из контекстного меню команду Manage (Управление). Оснастка Computer Management также доступна в подменю Administrative Tools (Администрирование). Чтобы добраться до раздела Drivers в Computer Management, последовательно раскройте узлы System Tools (Служебные программы), System Information (Сведения о системе) и Software Environment (Программная среда), как показано ниже.
B Windows XP и Windows Server 2003 можно получить ту же информацию, запустив утилиту Msinfo32.exe из диалогового окна Run (Запуск программы). Выберите System Drivers (Системные драйверы) в Software Environment (Программная среда) для вывода списка драйверов, сконфигурированных в системе. Te из них, которые загружены на данный момент, помечены словом «Yes» (Да) в столбце Started (Работает).
Список загруженных драйверов

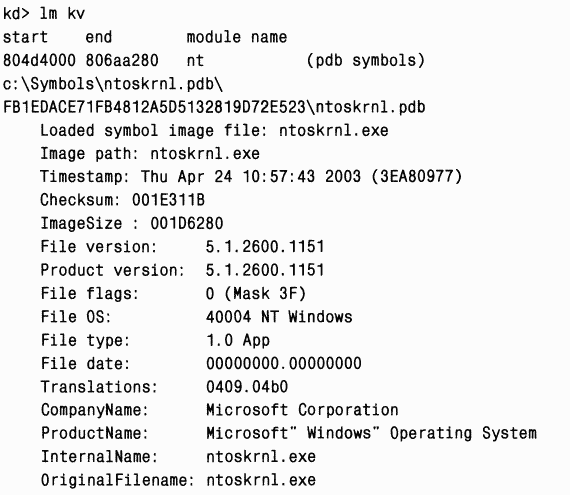

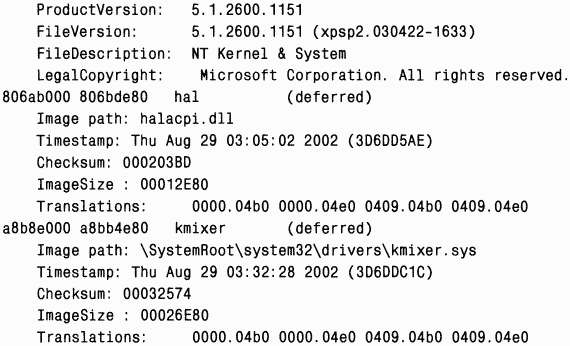

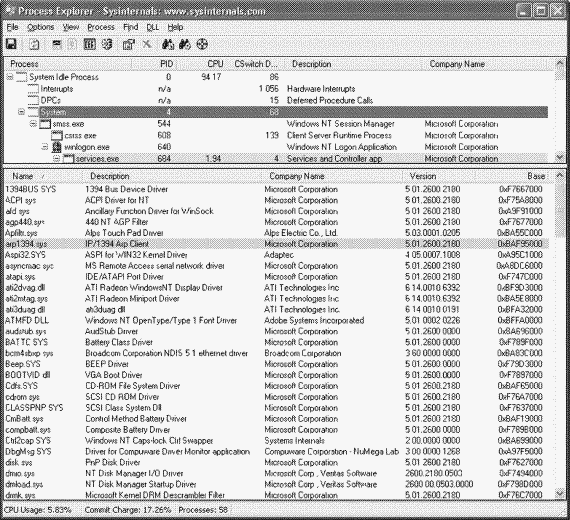

режима ядра можно просмотреть и с помощью Process Explorer (wwwsysinternals.com). Запустите Process Explorer, укажите процесс System и выберите DLLs из подменю Lower Pane в меню View. Process Explorer перечисляет загруженные драйверы, их имена, информацию о версиях, включая название компании и описание, а также адрес загрузки (предполагается, что вы настроили отображение соответствующих столбцов в окне Process Explorer).Наконец, если вы изучаете аварийный дамп (или «снимок» работающей системы) с помощью отладчика ядра, то можете получить аналогичные сведения командой Im kv:
Выполнением драйверов устройств управляет подсистема ввода-вывода. Драйвер устройства состоит из набора процедур, вызываемых на различных этапах обработки запроса ввода-вывода. Основные процедуры драйвера показаны на рис. 9–5.
• Инициализирующая процедура Диспетчер ввода-вывода выполняет инициализирующую процедуру драйвера (которая обычно называется DriverEntry) при загрузке этого драйвера в операционную систему. Данная процедура регистрирует остальные процедуры драйвера в диспетчере ввода-вывода, заполняя соответствующей информацией системные структуры данных, и выполняет необходимую глобальную инициализацию драйвера.
• Процедура добавления устройства Такие процедуры реализуются в драйверах, поддерживающих Plug and Play. Через эту процедуру диспетчер PnP посылает драйверу уведомление при обнаружении устройства, за которое отвечает данный драйвер. Выполняя эту процедуру, драйвер обычно создает объект «устройство», представляющий аппаратное устройство.
• Процедуры диспетчеризации Это основные функции, предоставляемые драйвером устройства, например для открытия, закрытия, чтения, записи и реализации других возможностей устройства, файловой системы или сети. Диспетчер ввода-вывода, вызванный для выполнения операции ввода-вывода, генерирует IRP и обращается к драйверу через одну из его процедур диспетчеризации.
• Процедура инициации ввода-вывода C помощью этой процедуры драйвер может инициировать передачу данных как на устройство, так и с него. Эта процедура определяется лишь в драйверах, использующих поддержку диспетчера ввода-вывода для помещения входящих запросов в очередь. Диспетчер ввода-вывода ставит в очередь IRP для драйвера, гарантируя одновременную обработку им только одного IRP Большинство драйверов обрабатывают сразу несколько IRP, но создание очереди имеет смысл для некоторых драйверов, в частности для драйвера клавиатуры.
• Процедура обслуживания прерываний (ISR) Когда устройство генерирует прерывание, диспетчер прерываний ядра передает управление этой процедуре. B модели ввода-вывода Windows процедуры ISR работают на уровне DIRQL (Device IRQL), поэтому они выполняют минимум действий во избежание слишком продолжительной блокировки прерываний более низкого уровня (подробнее об IRQL см. главу 3). Для выполнения остальной части обработки прерывания ISR ставит в очередь DPC (deferred procedure call), выполняемый при более низком IRQL (уровня «DPC/ dispatch»). ISR имеются лишь в драйверах устройств, управляемых прерываниями, — например в драйвере файловой системы ISR нет.
• DPC-процедура обработки прерываний DPC-процедура выполняет основную часть обработки прерывания, оставшуюся после выполнения ISR. Она работает при более низком IRQL (уровня «DPC/dispatch»), чем ISR, чтобы не блокировать без необходимости другие прерывания. DPC-процедура инициирует завершение текущей операции ввода-вывода и выполнение следующей операции ввода-вывода из очереди на данном устройстве. У многих драйверов устройств имеются процедуры, не показанные на рис. 9–5.
