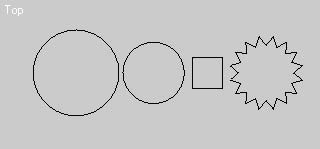

1. Конвертируйте все формы в Editable Spline (Редактируемый сплайн) командой Convert To– > Convert to Editable Spline (Преобразовать -> Преобразовать в редактируемый сплайн) контекстного меню.
2. Выделите сегменты объекта Star (Звезда) (потому что этот сплайн содержит наибольшее количество сегментов) и в свитке Selection (Выделение) посмотрите статистику выделенных сегментов. Их количество – 32. Именно к такому количеству сегментов нужно привести остальные сплайны.
3. Выделите прямоугольник и затем в режиме редактирования подобъектов Segment (Сегмент) –
4. Проведите те же операции для двух оставшихся окружностей.
5. Согласуйте все первые вершины, для чего выставьте их у всех сплайнов, например, справа.
Теперь можно приступать к построению лофт-объекта. Схема распределения путей такова:
• 0 % – большая окружность;
• 27 % – большая окружность;
• 27,1 % – меньшая окружность (уменьшается диаметр поверхности детали);
• 50 % – меньшая окружность;
• 50,1 % – квадрат (в этом месте путь меняет направление на противоположное и получается внутреннее отверстие);
• 75 % – квадрат;
• 75,1 % – звезда (отверстие из квадратного превращается в многогранное);
• 99,9 % – звезда;
• 100 % – большая окружность (закрываем пустоту между внешним и внутренним отверстиями).
Чтобы закончить построение объекта, внесите следующие изменения. В свитке Skin Parameters (Параметры поверхности) снимите флажки Cap Start (Закрыть начало) и Contour (Контур). Готовый лофт-объект показан на рис. 2.65.

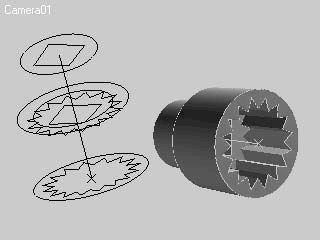

Рис. 2.65. Схема расположения сплайнов вдоль пути (слева) и сам объект (справа)
Примечание
Файл упражнения detale.max находится в папке Examples\Глава 02\Lofts прилагаемого к книге DVD.
Подводя итоги, стоит сказать, что при помощи лофт-моделирования можно создавать не только простые, но и достаточно сложные геометрические формы. Кроме того, осталась не рассмотренной такая возможность, как анимация пути, но это тема для отдельного упражнения.
Создание волос
Рассмотрим, как делаются волосы при помощи стандартного модификатора Hair and Fur (Волосы и мех).
Примечание
В видеоуроке «Урок 15. Создание волос», который находится на DVD, прилагаемом к книге, показано, как создать волосы при помощи стандартного модификатора Hair and Fur (Волосы и мех).
Для выполнения упражнения откройте модель головы, которую можно найти на прилагаемом к книге DVD в папке Examples\Глава 02\Hair. Файл называется hair_start.max.
Прежде чем применить модификатор построения волос, необходимо выполнить некоторые подготовительные операции. В первую очередь следует оставить для работы только один объект – модель головы. Для этого в любом из окон проекций выделите объект Head и, щелкнув на нем правой кнопкой мыши, выберите из списка контекстного меню строку Hide Unselected (Спрятать
невыделенное). Далее необходимо определить область модели, на которой эти волосы будут расти. Для этого можно воспользоваться модификатором Mesh Select (Выделение сетки), с помощью которого следует выделить область, соответствующую естественному росту волос. Можно также построить сплайны, которые будут определять длину, направление и форму прически. Второй способ предполагает большую свободу в моделировании прически, поэтому им и воспользуемся.Прежде чем строить сплайны для формы волос, рассмотрим некоторые моменты, связанные с таким построением:
• все сплайны должны принадлежать одному объекту;
• начало сплайнов (первая точка) должно находиться в начале роста волос (волосы строятся от корней);
• при построении волос модификатор Hair and Fur (Волосы и мех) производит линейную интерполяцию между соседними сплайнами, в связи с чем необходимо иметь достаточное количество сплайнов для создания прически нужной формы;
• интерполяция ведется с учетом порядковых номеров сплайнов, поэтому сплайны необходимо либо строить в строгой последовательности, либо после построения изменить порядок их следования.
Начните построение сплайнов, для чего выполните команду меню Create– > Shapes– > Line (Создание -> Формы -> Линия). Начните строить сплайн с лобной части головы и продлите его вниз вдоль правой стороны лица (рис. 2.66).

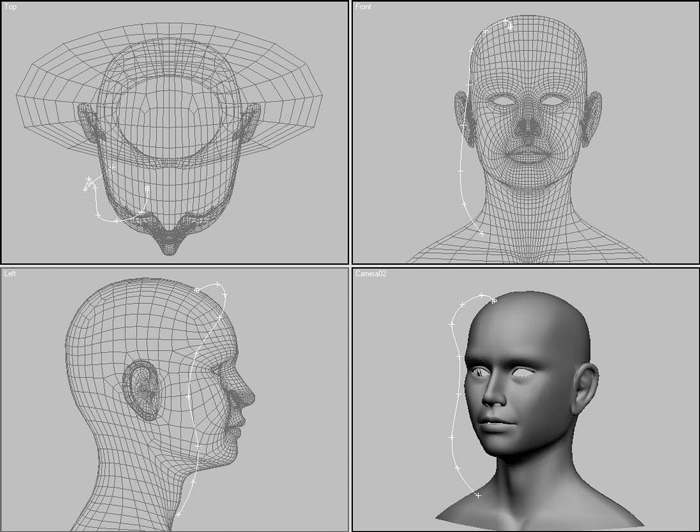

Рис. 2.66. Первый сплайн, определяющий форму волос
Проконтролируйте положение сплайна во всех окнах проекций – он должен иметь форму первого локона волос и не должен пересекаться с поверхностью модели головы.
Совет
При создании сплайнов можно использовать минимальное количество вершин для построения базовой формы локона волос с последующим наращиванием вершин до необходимого количества.
Постройте новый сплайн на затылочной части головы или копируйте и подредактируйте созданный.
Продолжите построение сплайнов с таким расчетом, чтобы по периметру головы расположилось от 10 до 15 сплайнов (рис. 2.67).
Рис. 2.67. Форма и расположение сплайнов относительно модели головы
После построения сплайнов убедитесь в том, что они принадлежат одному объекту и располагаются по номерам в порядке следования. Если же этого не произошло в процессе построения (например, я при построении новых кривых копировал сплайны на уровне подобъектов), то выполните следующие действия.
1. Выделите первый сплайн, расположенный справа от лицевой части модели головы.
2. В свитке Geometry (Геометрия) щелкните на кнопке Attach (Присоединить), в результате она выделится цветом.
3. В окне проекции Top (Сверху) последовательно выберите все построенные сплайны, продвигаясь по кругу вправо.
Теперь можно применить модификатор для создания волос на основе сплайнов. Для этого выделите построенные сплайны и на командной панели выберите из списка модификаторов строку Hair and Fur (WSM) (Волосы и мех (WSM)).
