• Free Linear (Линейный свободный) – аналогичен Target Linear (Линейный направленный), но не имеет цели. Положение в пространстве и направление светового луча изменяется вращением осветителя.

• Target Area (Площадный направленный) – источник света, по форме напоминающий прямоугольник, с возможностью изменения параметров длины и ширины. Наличие цели позволяет более точно настраивать положение источника света и направление светового потока. Может использоваться для имитации освещения из окна или в качестве световой панели.

• Free Area (Площадный свободный) – в отличие от Target Area (Площадной направленный), не имеет цели. Его положение в пространстве настраивается путем вращения.

• IES Sun (Свет солнца) и IES Sky (Свет неба) – источники света, способные имитировать физически правильный солнечный свет и свет неба с облаками и без. Могут использоваться как самостоятельно, так и в составе объектов дневного света.

Пока в сцену не будет введен хотя бы один источник света, в сцене используется базовое освещение за счет встроенных источников света, не имеющих настроек. Эта особенность программы 3ds Max позволяет начинать моделирование объектов сцены без предварительной установки источников света, создание и настройку которых можно выполнить позднее.

Рассмотрим создание и основные настройки источника света Target Spot (Направленный с целью).

1. На вкладке Create (Создание) командной панели щелкните на кнопке Lights (Источники света) и выберите из раскрывающегося списка строку Standard (Стандартный).

2. Нажмите кнопку Target Spot (Направленный с целью) в свитке Object Type (Тип объекта).

3. В одном из окон проекций щелкните в месте предполагаемого размещения источника света и, не отпуская кнопку мыши, переместите указатель в сторону, где должна располагаться цель источника света (рис. 2.27).

Рис. 2.27. Источник света Target Spot (Направленный с целью)

4. В свитке General Parameters (Общие параметры) установите флажок On (Включить) в области Shadows (Тени), если объекты сцены должны отбрасывать тень.

5. В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) при помощи параметра Multiplier (Яркость) укажите значение уровня интенсивности света. Здесь также можно настроить цвет освещения, а в области Decay (Затухание) установить способ и начало ослабления светового потока по мере удаления от источника света.

6. При необходимости укажите в областях Near Attenuation (Затухание вблизи) и Far Attenuation (Затухание вдали) начальную и конечную границы затухания света.

7. В свитке Spotlight Parameters (Параметры прожектора) при помощи параметров Hotspot/Beam (Яркое пятно/луч) и Falloff/Field (Край пятна/область) задайте степень размытия края светового пятна.

8. В свитке Shadow Parameters (Параметры тени) установите значение параметров тени: Color (Цвет) и Dens (Плотность).

Создание камер

В среде 3ds Max используется два вида камер.

• Target (Направленная) – представляет собой камеру с точкой нацеливания (Target Point), на которую направлен объектив. Камеру и ее цель можно трансформировать независимо, но считается, что камера всегда направлена на цель.

• Free (Свободная) – аналогична направленной, но не имеет точки нацеливания и представляет собой единичный объект (саму камеру). Она определяет свою цель как находящуюся на произвольном расстоянии вдоль негативной [3] локальной оси Z. Ее положение в пространстве настраивается путем вращения.

3

Обычно координата X имеет позитивное направление вправо, Y – вверх, а Z – от наблюдателя. Негативная локальная ось – это ось с противоположным направлением вектора.

По конструкции направленные камеры стараются сохранять свой вектор (локальную ось Y камеры), выровненным с осью Z мировой [4] системы координат. Создание направленных камер в окне проекции Top (Сверху) устанавливает камеру с правильным начальным выравниванием и обеспечивает наиболее предсказуемые результаты. Создание камеры в других окнах проекции, где легко устанавливать камеру, смотрящую вниз или вверх, может привести к непредсказуемым поворотам камеры вокруг своей оси.

4

Мировая система координат – это универсальная система для всех объектов сцены, которая является постоянной вне зависимости от того, какое окно проекции активно.

Свободная камера имеет локальную систему координат, выровненную с системой координат текущей плоскости конструкции. Линия взгляда свободной камеры направлена вдоль своей отрицательной оси Z, потому камера по умолчанию всегда направлена в плоскость конструкции. Например, свободная камера, созданная в окне проекции Top (Сверху), направлена вниз, а свободная камера, созданная в окне проекции Left (Слева), – вправо.

Область, просматриваемая камерой, устанавливается двумя независимыми параметрами камеры: FOV (Field of View) (Поле зрения) и Target Distance (Фокусное расстояние). Они описывают одно и то же свойство камеры, поэтому изменение параметра Field of View (Поле зрения) изменяет параметр Target Distance (Фокусное расстояние) и наоборот. Используйте Field of View (Поле зрения) для кадрирования вида камеры и для обеспечения кинематографических эффектов (например, наезда на объект).

Камеры можно создать двумя способами: преобразованием окна перспективного вида в окно вида из камеры и построением камеры в окне проекции.

В первом случае при активном окне проекции Perspective (Перспектива) выполните команду Views– > Create Camera From View (Вид -> Создать камеру из окна проекции) или нажмите Ctrl+C.

Во втором случае для создания камеры в окне проекции сделайте следующее.

1. На вкладке Create (Создание) командной панели щелкните на кнопке Cameras (Камеры).

2. В свитке Object Type (Тип объекта) нажмите кнопку Target (Направленная). В результате на командной панели появится свиток Parameters (Параметры).

3. Щелкните в точке любого окна проекции для размещения камеры и переместите указатель в направлении предполагаемого размещения точки нацеливания (рис. 2.28).

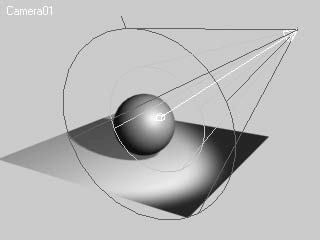

Рис. 2.28. Направленная камера

4. При необходимости настройте параметры камеры в свитке Parameters (Параметры).

Примечание

Из видеоурока «Урок 6. Операции с объектами», который находится на DVD, прилагаемом к книге, вы узнаете, какие действия можно выполнять с объектами.

Модификаторы геометрии

Для изменения параметров объектов сцены в среде 3ds Max служит панель Modify (Изменение). Она содержит список модификаторов, позволяет управлять стеком модификаторов и редактировать подобъекты.

Каждый модификатор привносит в моделирование большое количество возможностей. Некоторые модификаторы сложны, другие – просты и служат узкой цели. Успешное использование любого модификатора зависит от знания их возможностей и правильного порядка их применения, который виден в стеке на командной панели. Для достижения максимальной гибкости модификаторы можно применять в сочетании с другими модификаторами. При модификации объекта часто следует определить выборки, оптимизировать результат, улучшить сглаживание и присвоить отображение.
