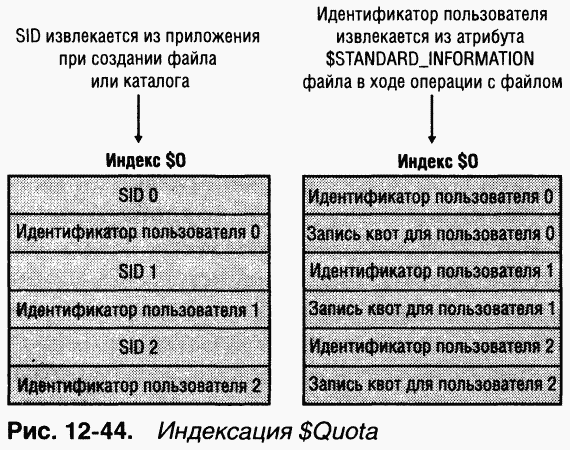

Когда приложение создает файл или каталог, NTFS получает SID пользователя этого приложения и ищет соответствующий идентификатор пользователя в индексе $O. Этот идентификатор записывается в атрибут $STANDARD_INFORMATION нового файла или каталога. Затем NTFS просматривает запись квот в индексе $Q и определяет, не превышает ли выделенное дисковое пространство установленные для данного пользователя лимиты. Когда новое дисковое пространство, выделяемое пользователю, превышает пороговое значение, NTFS предпринимает соответствующие меры, например, записывает событие в журнал System (Система) или отклоняет запрос на создание файла или каталога.
NTFS всегда

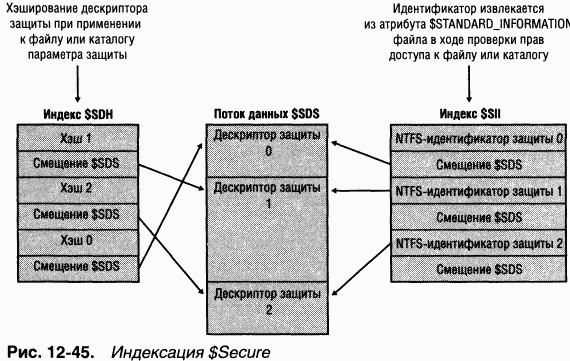

Файл $Secure содержит два атрибута индексов ($SDH и $SIJ), а также атрибут потока данных $SDS, как показано на рис. 12–45. NTFS назначает каждому уникальному дескриптору защиты на томе внутренний для NTFS идентификатор защиты (не путать с SID, который уникально идентифицирует учетные записи компьютеров и пользователей) и хэширует дескриптор защиты по простому алгоритму. Хэш является потенциально неуникальным «стенографическим» представлением дескриптора. Элементы в индексе $SDH увязывают эти хэши с местонахождением дескриптора защиты внутри атрибута данных $SDS, а элементы индекса $SII сопоставляют NTFS-идентификаторы защиты с местонахождением дескриптора защиты в атрибуте данных $SDS.
Когда вы применяете дескриптор защиты к файлу или каталогу, NTFS получает хэш этого дескриптора и просматривает индекс $SDH, пытаясь найти совпадение. NTFS сортирует элементы индекса $SDH по хэшам дескрипторов защиты и хранит эти элементы в структуре вида b+ tree. Обнаружив совпадение для дескриптора в индексе $SDH, NTFS находит смещение дескриптора защиты от смещения элемента и считывает дескриптор из атрибута $SDS. Если хэши совпадают, а дескрипторы — нет, NTFS ищет следующее совпадение в индексе $SDH. Когда NTFS находит точное совпадение, файл или каталог, к которому вы применяете дескриптор защиты, может ссылаться на существующий дескриптор в атрибуте $SDS. Тогда NTFS считывает NTFS-идентифика-тор защиты из элемента $SDH и сохраняет его в атрибуте $STANDARD_ INFORMATION файла или каталога. Атрибут $STANDARD_INFORMATION, имеющийся у всех файлов и каталогов, хранит базовую информацию о файле, в том числе его атрибуты, временные метки и идентификатор защиты.
Если NTFS не обнаруживает в индексе $SDH элемент с дескриптором защиты, совпадающим с тем, который вы применяете, значит, ваш дескриптор уникален в пределах данного тома, и NTFS присваивает ему новый внутренний идентификатор защиты. Такие идентификаторы являются 32-битными значениями, но SID обычно в несколько раз больше, поэтому представление SID в виде NTFS-идентификаторов защиты экономит место в атрибуте $STANDARD_INFORMATION. NTFS включает дескриптор защиты в атрибут $SDS, который сортируется в структуру вида b+ tree по NTFS-идентификатору защиты, а потом добавляет его в элементы индексов $SDH и $SII, ссылающиеся на смещение дескриптора в данных $SDS.
Когда приложение пытается открыть файл или каталог, NTFS использует индекс $SII для поиска дескриптора защиты этого файла или каталога. NTFS считывает внутренний идентификатор защиты файла или каталога из атрибута SSTANDARD_INFORMATION записи MFT Затем по индексу $SII файла $Secure она находит элемент с нужным идентификатором в атрибуте $SDS. По смещению в атрибуте $SDS NTFS считывает дескриптор защиты и завершает проверку прав доступа. NTFS хранит последние 32 дескриптора защиты, к которым было обращение, вместе с их элементами $SII в кэше, чтобы впоследствии была возможность обращаться только к файлу $Secure.
NTFS не удаляет элементы в файле $Secure, даже если на них не ссылаются никакие
файлы или каталоги на томе. Это приводит лишь к незначительному увеличению места, занимаемого файлом $Secure, так как на большинстве томов, даже если они используются уже весьма долго, уникальных дескрипторов защиты сравнительно немного.Механизм универсальной индексации позволяет NTFS повторно использовать дескрипторы защиты для файлов и каталогов с одинаковыми параметрами защиты. По индексу $SII NTFS быстро находит дескриптор защиты в файле SSecure при проверках прав доступа, а по индексу $SDH определяет, хранится ли применяемый к файлу или каталогу дескриптор защиты в файле SSecure, и, если да, использует этот дескриптор повторно.
Как уже упоминалось, точка повторного разбора представляет собой блок данных повторного разбора, определяемых приложениями; длина такого блока может быть до 16 Кб. B нем содержится 32-битный тэг повторного разбора, который хранится в атрибуте $REPARSEPOINT файла или каталога. Всякий раз, когда приложение создает или удаляет точку повторного разбора, NTFS обновляет файл метаданных \$Extend\$Reparse, в котором она хранит элементы, идентифицирующие номера записей о файлах и каталогах с точками повторного разбора. Централизованное хранение записей позволяет NTFS предоставлять приложениям интерфейсы для перечисления либо всех точек повторного разбора на томе, либо только точек заданного типа, например точек монтирования (подробнее о точках монтирования см. главу 10). Файл \$Extend\$Reparse использует NTFS-механизм универсальной индексации, сортируя элементы файлов (в индексе с именем $R) по тэгам повторного разбора.
Поддержка восстановления в NTFS гарантирует, что в случае отказа электропитания или аварии системы ни одна операция файловой системы (транзакция) не останется незавершенной; при этом структура дискового тома будет сохранена. NTFS включает утилиту Chkdsk, которая позволяет устранять последствия катастрофических повреждений диска, вызванных аппаратными ошибками ввода-вывода (например, из-за аварийных секторов на диске, электрических аномалий или сбоев в работе диска) либо ошибками в программном обеспечении. Наличие средств восстановления NTFS уменьшает потребность в использовании Chkdsk.
Как уже упоминалось в разделе «Восстанавливаемость», NTFS использует схему на основе обработки транзакций. Эта стратегия гарантирует полное восстановление диска, которое производится исключительно быстро (за считанные секунды) даже в случае самых больших дисков. NTFS ограничивается восстановлением данных файловой системы, гарантируя, что пользователь по крайней мере никогда не потеряет весь том из-за повреждения файловой системы. Ho, если приложение не выполнило определенных действий, например не сбросило на диск кэшированные файлы, NTFS не гарантирует полное восстановление пользовательских данных в случае краха. Защита пользовательских данных на основе технологии обработки транзакций предусматривается в большинстве СУБД для Windows, например в Microsoft SQL Server. Microsoft не стала реализовать восстановление пользовательских данных на уровне файловой системы, так как приложения обычно поддерживают свои схемы восстановления, оптимизированные под тот тип данных, с которыми они работают.
B следующих разделах рассказывается об эволюции средств обеспечения надежности файловой системы, и в этом контексте вводится концепция восстанавливаемых файловых систем с подробным обсуждением схемы протоколирования транзакций, за счет которой NTFS регистрирует изменения в структурах данных файловой системы. Кроме того, мы поясним, как NTFS восстанавливает том в случае сбоя системы.
Создание восстанавливаемой файловой системы можно рассматривать как еще один шаг в эволюции архитектуры файловых систем. B прошлом были распространены два основных подхода к организации поддержки ввода-вывода и кэширования в файловых системах: точная запись (careful write) и отложенная (lazywrite). B файловых системах, которые разрабатывались для VAX/VMS (права на нее перешли от DEC к Compaq) и некоторых других закрытых операционных систем, использовался алгоритм точной записи, тогда как в файловой системе HPFS операционной системы OS/2 и большинстве файловых систем UNIX применялась схема отложенной записи.
