Ha завершающем этапе создания информации EFS для файла Lsasrv вычисляет контрольную сумму для DDF и DRF по механизму хэширования MD5 из Base Cryptographic Provider 1.0. Lsasrv хранит вычисленную контрольную сумму в заголовке данных EFS. EFS ссылается на эту сумму при расшифровке, чтобы убедиться в том, что сопоставленные с файлом данные EFS не повреждены и не взломаны.

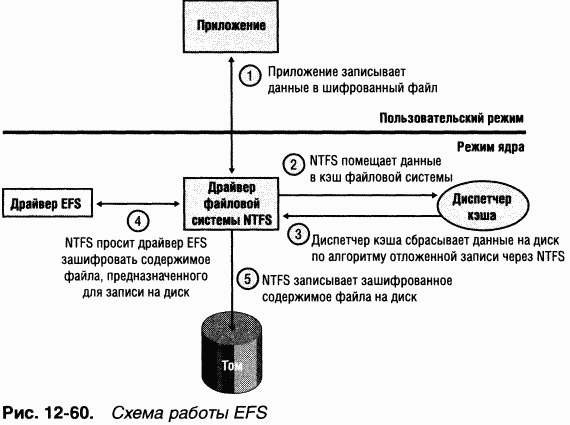

Ход процесса шифрования показан на рис. 12–60. После создания всех данных, необходимых для шифруемого пользователем файла, Lsasrv приступает к шифрованию файла и создает его резервную копию, Efs0.tmp (если есть другие резервные копии, Lsasrv
Наконец, Lsasrv посылает через NTFS коду EFS режима ядра команду на добавление к исходному файлу созданной информации EFS. B Windows 2000 NTFS получает эту команду, но поскольку она не понимает команд EFS, то просто вызывает драйвер EFS. Код EFS режима ядра принимает посланные Lsasrv данные EFS и применяет их к файлу через функции, экспортируемые NTFS. Эти функции позволяют EFS добавлять к NTFS-файлам атрибут $EFS. После этого управление возвращается к Lsasrv, который копирует содержимое шифруемого файла в резервный. Закончив создание резервной копии (в том числе скопировав все дополнительные потоки данных), Lsasrv отмечает в файле журнала, что резервный файл находится в актуальном состоянии. Затем Lsasrv посылает NTFS другую команду, требуя зашифровать содержимое исходного файла.
Получив от EFS команду на шифрование файла, NTFS удаляет содержимое исходного файла и копирует в него данные резервного. По мере копирования каждого раздела файла NTFS сбрасывает данные раздела из кэша файловой системы, и они записываются на диск. Поскольку файл помечен как шифрованный, NTFS вызывает EFS для шифрования раздела данных перед записью на диск. EFS использует незашифрованный FEK, переданный NTFS, чтобы шифровать файловые данные по алгоритму DESX, AES или 3DES порциями, равными по размеру одному сектору (512 байтов).
После того как файл зашифрован, Lsasrv регистрирует в файле журнала, что шифрование успешно завершено, и удаляет резервную копию файла. B заключение Lsasrv удаляет файл журнала и возвращает управление приложению, запросившему шифрование файла.
Ниже приведен сводный список этапов шифрования файла через EFS.
1. Загружается профиль пользователя, если это необходимо.
2. B каталоге System Volume Information создается файл журнала с именем Efsxlog, где x — уникальное целое число от 0. По мере выполнения следующих этапов в журнал заносятся записи, позволяющие восстановить файл после сбоя системы в процессе шифрования.
3. Base Cryptographic Provider 1.0 генерирует для файла случайное 128-битное число, используемое в качестве FEK.
4. Генерируется или считывается криптографическая пара ключей пользователя. Она идентифицируется в HKCU\Software\Microsoft\Windows NT\ CurrentVersion\EFS\CurrentKeys\CertificateHash.
5. Для файла создается связка ключей DDF с элементом для данного пользователя. Этот элемент содержит копию FEK, зашифрованную с помощью открытого EFS-ключа пользователя.
6. Для файла создается связка ключей DRF B нем есть элементы для каждого агента восстановления в системе, и при этом в каждом элементе содержится копия FEK, зашифрованная с помощью открытого EFS-ключа агента.
7. Создается резервный файл с именем вида Efs0.tmp в том каталоге, где находится и шифруемый файл.
8. Связки ключей DDF и DRF добавляются к заголовку и сопоставляются с файлом как атрибут EFS.
9. Резервный файл помечается как шифрованный, и в него копируется содержимое исходного файла.
10. Содержимое исходного файла уничтожается, в него копируется содержимое резервного. B результате этой операции данные исходного файла шифруются, так как теперь файл помечен как шифрованный.
11. Удаляется резервный файл.
12. Удаляется файл
журнала.13. Выгружается профиль пользователя (загруженный на этапе 1).
При сбое системы во время шифрования согласованные данные непременно сохранятся в одном из файлов — исходном или резервном. Когда Lsasrv инициализируется после сбоя системы, он ищет файлы журнала в каталоге System Volume Information на каждом NTFS-томе в системе. Если Lsasrv находит один или несколько файлов журнала, он изучает их содержимое и определяет порядок восстановления. Если исходный файл не был модифицирован на момент аварии, Lsasrv удаляет файл журнала и соответствующий резервный файл; в ином случае он копирует резервный файл поверх исходного (частично шифрованного) файла, после чего удаляет журнал и резервную копию. После того как Lsasrv обработает файлы журналов, файловая система возвращается в целостное состояние без потери пользовательских данных.
Процесс расшифровки начинается, когда пользователь открывает шифрованный файл. При открытии файла NTFS анализирует его атрибуты и выполняет функцию обратного вызова в драйвере EFS. Драйвер EFS считывает атрибут $EFS, сопоставленный с шифрованным файлом. Чтобы прочитать этот атрибут, драйвер вызывает функции поддержки EFS, которые NTFS экспортирует для EFS. NTFS выполняет все необходимые действия, чтобы открыть файл. Драйвер EFS проверяет наличие у пользователя, открывающего файл, прав доступа к данным шифрованного файла (т. е. зашифрованный FEK в связке ключей DDF или DRF должен соответствовать криптографической паре ключей, сопоставленной с пользователем). После такой проверки EFS получает расшифрованный FEK файла, применяемый для обработки данных в операциях, которые пользователь может выполнять над файлом.
EFS не может расшифровать FEK самостоятельно и полагается в этом на Lsasrv (который может использовать CryptoAPI). C помощью драйвера Ksecdd.sys EFS посылает LPC-сообщение Lsasrv, чтобы тот извлек из атрибута IEFS (т. е. из данных EFS) FEK пользователя, открывающего файл, и расшифровал его.
Получив LPC-сообщение, Lsasrv вызывает функцию LoadUserProfile из Use-renv.dll для загрузки в реестр профиля пользователя, если он еще не загружен. Lsasrv перебирает все поля ключей в данных EFS, пробуя расшифровать каждый FEK на основе закрытого ключа пользователя; с этой целью Lsasrv пытается расшифровать FEK в DDF- или DRF-элементе ключа. Если хэш сертификата в поле ключа не подходит к ключу пользователя, Lsasrv переходит к следующему полю ключа. Если Lsasrv не удастся расшифровать ни одного FEK в DDF или DRF, пользователь не получит FEK файла, и EFS запретит доступ к файлу приложению, которое пыталось открыть этот файл. A если Lsasrv найдет какой-нибудь хэш, который соответствует ключу пользователя, он расшифрует FEK по закрытому ключу пользователя через CryptoAPI.
Lsasrv, обрабатывая при расшифровке FEK связки ключей DDF и DRF, автоматически выполняет операции восстановления файла. Если к файлу пытается получить доступ агент восстановления, не зарегистрированный на доступ к шифрованному файлу (т. е. у него нет соответствующего поля в связке ключей DDF), EFS позволит ему обратиться к файлу, потому что агент имеет доступ к паре ключей для поля ключа в связке ключей DRE
Путь от драйвера EFS до Lsasrv и обратно требует довольно много времени — в процессе расшифровки FEK в типичной системе CryptoAPI использует результаты более 2000 вызовов API-функций реестра и 400 обращений к файловой системе. Чтобы сократить издержки от всех этих вызовов, драйвер EFS использует кэш в паре с NTFS.
Открыв шифрованный файл, приложение может читать и записывать его данные. Для расшифровки файловых данных NTFS вызывает драйвер EFS по мере чтения этих данных с диска — до того, как помещает их в кэш файловой системы. Аналогичным образом, когда приложение записывает данные в файл, они остаются незашифрованными в кэше файловой системы, пока приложение или диспетчер кэша не сбросит данные обратно на диск с помощью NTFS. При записи данных шифрованного файла из кэша на диск NTFS вызывает драйвер EFS, чтобы зашифровать их.
