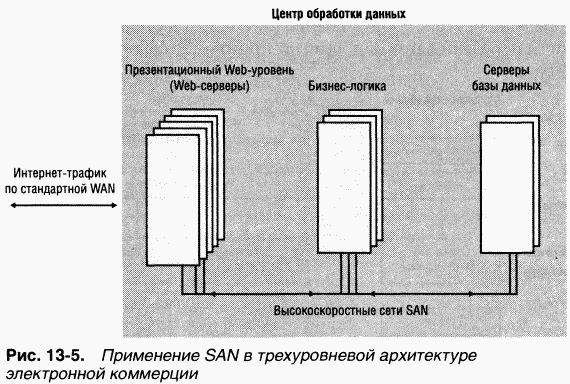

Windows Sockets Direct (WSD) — это интерфейс, позволяющий в Winsock-приложениях без всякой модификации использовать преимущества сетей устройств хранения данных (System Area Networks, SAN). Высокопроизводительные SAN идеальны для самых разнообразных применений — от распределенных вычислений до трехуровневых архитектур электронной коммерции вроде показанной на рис. 13-5. B данной системе сети SAN соединяют Web-серверы (презентационный Web-уровень) с серверами бизнес-логики и с серверами базы данных, что обеспечивает высокоскоростную передачу данных между различными уровнями обработки информации. Поддержка WSD имеется в Windows 2003 и Windows 2000 Data Center Server, а также в Windows 2000 Advanced Server c Service Pack (SP) 2 и выше.
Высокая
Коммутационное оборудование SAN реализует немаршрутизируемый протокол, предоставляющий TCP-эквивалентные гарантии, в частности надежную доставку сообщений в правильном порядке. Эти аппаратные средства также поддерживают механизм SAN, называемый удаленным прямым доступом к памяти (Remote Direct Memory Access, RDMA); этот механизм позволяет напрямую передавать сообщения из физической памяти компьютера-источника в физическую память компьютера-получателя без промежуточной операции копирования, которая обычно выполняется на стороне, принимающей сообщения. Благодаря этому RDMA освобождает процессор и шину памяти от лишней нагрузки, связанной с операцией копирования.
Реализации SAN также позволяют обходиться без обращений к компонентам режима ядра, посылая и принимая данные напрямую между пользовательскими приложениями. Это сокращает число системных вызовов, инициируемых приложениями, и соответственно уменьшает время, затрачиваемое на выполнение системного кода поддержки сетей.
Большинство реализаций SAN требуют модификации приложений для взаимодействия с сетевыми протоколами SAN и использования преимуществ аппаратно-реализованных протоколов и механизмов SAN вроде RDMA, но WSD позволяет любому Winsock-приложению, работающему по протоколу TCP, задействовать возможности SAN без такой модификации. Само название WSD подчеркивает, что он обеспечивает приложениям прямой доступ к оборудованию SAN, в обход стека TCP/IP. A сокращение пути передачи данных повышает производительность приложений в 2–2,5 раза.

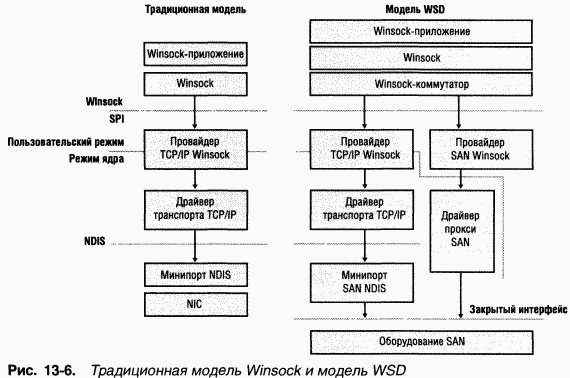

Такое сокращение достигается за счет использования программного коммутатора, размещаемого на уровень ниже Winsock DLL, как показано на рис. 13-6. Этот коммутатор переадресует сетевые операции SAN провайдеру сервисов Winsock (Winsock service provider, WSP), который предоставляется производителем SAN. WSP служит эквивалентом NDIS-драйвера, работающим в пользовательском режиме, и может проецировать аппаратные регистры SAN на память пользовательского режима, а затем манипулировать оборудованием без участия компонентов режима ядра. Однако некоторые операции все же требуют поддержки со стороны таких компонентов, например для проецирования содержимого аппаратных регистров на память пользовательского режима; эта поддержка тоже предоставляется производителем оборудования SAN. Наконец, производитель SAN предоставляет минипорт-драйвер NDIS, выступающий в роли интерфейса между стеком TCP/IP и оборудованием SAN для приложений, которые используют сетевые средства Winsock, не поддерживаемых SAN на аппаратном уровне.
RPC — стандарт сетевого программирования, разработанный в начале 80-x. Организация Open Software Foundation (теперь — The Open Group) сделала RPC частью стандарта OSF DCE (Distributed Computing Environment). Несмотря на наличие второго стандарта RPC, SunRPC, реализация RPC от Microsoft совместима со стандартом OSF DCE. RPC, опираясь на другие сетевые API (именованные каналы или Winsock), предоставляет альтернативную модель программирования, в какой-то мере скрывающую детали сетевого программирования от разработчика приложений.
Механизм RPC позволяет создавать приложения, состоящие из произвольного числа процедур, часть которых выполняется локально, а часть — на удаленных компьютерах (через сеть). RPC предоставляет модель работы с сетью, ориентированную на процедуры, а не на транспорты, что упрощает разработку распределенных приложений.
Сетевое программное обеспечение традиционно базируется на модели обработки ввода-вывода. B Windows, например, сетевая
операция начинается с того, что приложение выдает запрос на удаленный ввод-вывод. Операционная система обрабатывает запрос, передавая его редиректору, который действует в качестве удаленной файловой системы, обеспечивая прозрачное взаимодействие клиента с удаленной файловой системой. Редиректор передает запрос удаленной файловой системе, а после того как удаленная система выполнит запрос и вернет результаты, локальная сетевая плата генерирует прерывание. Ядро обрабатывает это прерывание, и исходная операция ввода-вывода завершается, возвращая результаты вызывающей программе.RPC использует совершенно другой подход. Приложения RPC похожи на другие структурированные приложения: у них есть основная программа, которая для выполнения специфических задач вызывает процедуры или библиотеки процедур. Отличие приложений RPC от обычных программ в том, что некоторые библиотеки процедур в приложениях RPC выполняются на удаленных компьютерах, а некоторые — на локальном (рис. 13-7).
Для приложения RPC все процедуры кажутся локальными. Иначе говоря, вместо того чтобы заставлять программиста писать код для передачи запросов на вычисления или ввод-вывод по сети, работы с сетевыми протоколами, обработки сетевых ошибок, ожидания результатов и т. д., программное обеспечение RPC выполняет все эти задачи автоматически. Кроме того, механизм RPC в Windows работает с любыми транспортами, которые имеются в системе.
Создавая приложение RPC, программист решает, какие процедуры будут выполняться локально, а какие — удаленно. Допустим, обычная рабочая станция подключена по сети к суперкомпьютеру Cray или к специализированной машине, предназначенной для быстрого выполнения векторных вычислений. Если программист пишет программу, работающую с большими матрицами, то с точки зрения производительности имело бы смысл переложить математические вычисления на удаленный компьютер, написав программу в виде приложения RPC.
Функционирует приложение RPC следующим образом. B процессе своей работы оно вызывает как локальные процедуры, так и процедуры, отсутствующие на локальной машине. Для обработки последнего случая приложение связывается с локальной DLL, которая содержит интерфейсные процедуры (stub procedures) для всех удаленных процедур. B простой программе интерфейсные процедуры статически связываются с приложением, но в компоненте большего размера они включаются в отдельные DLL. B DCOM обычно применяется последний метод. Интерфейсная процедура имеет то же имя и тот же интерфейс, что и удаленная процедура, но вместо выполнения соответствующей операции она просто преобразует переданные ей параметры для передачи по сети — такой процесс называется маршалингом(marshaling). Маршалинг заключается в упорядочении параметров и их упаковке в определенном формате.
Далее интерфейсная процедура вызывает процедуры библиотеки RPC периода выполнения, и они находят компьютер, на котором расположены удаленные процедуры, определяют используемые этим компьютером механизмы транспорта и посылают запрос при помощи локального программного обеспечения сетевого транспорта. Когда удаленный сервер получает запрос RPC, он выполняет обратное преобразование параметров (unmarshaling), реконструирует исходный вызов процедуры и вызывает ее. Закончив обработку, сервер выполняет обратную последовательность действий для возврата результатов вызывающей программе.
Кроме интерфейса, основанного на описанном здесь синхронном вызове процедур, RPC в Windows также поддерживает асинхронный RPC (asynchronous RPC). Он позволяет приложению RPC вызывать функцию и, не дожидаясь ее выполнения, продолжать свою работу. Ha это время приложение может перейти к выполнению другого кода. Когда от сервера придет ответ, библиотека RPC периода выполнения уведомит клиент о завершении операции. При этом используется механизм уведомления, запрошенный клиентом. Если клиент выбрал для уведомления синхронизирующий объект «событие», он ждет его перехода в свободное состояние, вызвав функцию WaitForSingle-Object или WaitForMultipleObject. Если клиент предоставляет APC (Asynchronous Procedure Call), библиотека RPC периода выполнения ставит APC в очередь потока, выполняющего RPC-функцию. Если же клиент использует в качестве механизма уведомления порт завершения ввода-вывода, он должен вызвать GetQueuedCompletionStatus, чтобы узнать об окончании работы этой функции. Наконец, клиент может опрашивать библиотеку RPC периода выполнения о ходе выполнения операции, вызывая RcpAsyncGetCallStatus.
