На направляющей дуге 4 расположен движок 8 с уровнем 7, который перемещается вдоль дуги с помощью маховичка 10. На движке также имеется регулировочная втулка и винт, с помощью которых регулируется уровень и риски для снятия отсчетов со шкал направляющей дуги.

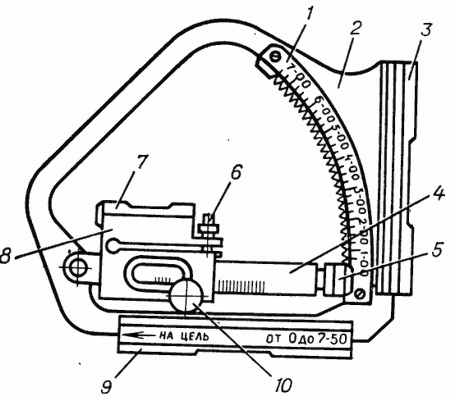

Рис. 12. Квадрант К-1:

1 — зубчатый сектор; 2 — рамка; 3 и 9 опорные площадки; 4 — направляющая дуга; 5 — стопор; 6 — регулировочный винт; 7 — уровень; 8 — движок, 10 — маховичок

Для определения отсчета угла, установленного на квадранте, складывают отсчеты, снятые со шкал зубчатого сектора и направляющей дуги. Чтобы придать определенный угол возвышения миномету, устанавливают величину этого угла на квадранте, ставят квадрант на поверхность трубы и, вращая рукоятку подъемного механизма, выводят пузырек уровня квадранта на середину.

Для измерения угла возвышения, приданного миномету, ставят квадрант соответствующий опорной площадкой на поверхность трубы, затем передвигают направляющую дугу 4 с движком 8, установленным на нуль, до появления перемещения пузырька уровня из одного конца ампулы в другой, а потом с помощью маховичка перемещают движок до выхода пузырька уровня на середину. После этого считывают по шкалам квадранта отсчет, который является искомым углом возвышения.

3.7. Взаимодействие частей и механизмов миномета

При выстреле

вследствие отдачи, труба с хомутом и корпусами амортизатора перемещается назад, а двунога с поворотным механизмом и штоками амортизаторов в силу инерции остается на месте. Пружины амортизаторов при этом, сжимаясь, смягчают удар по двуноге. После выстрела пружины, разжимаясь, подтягивают двуногу назад, а труба под действием упругого сопротивления грунта и опорной плиты перемещается вперед, после чего изделие занимает исходное положение.

4. ЗАПАСНЫЕ ЧАСТИ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

Для обеспечения нормальной эксплуатации миномета в войсках и поддержания его в постоянной боевой готовности путем проведения контрольного осмотра, ежедневного технического обслуживания и Технического обслуживания № 1, устранения отказов и неисправностей силами расчета каждый миномет снабжается одиночным комплектом ЗИП. Одиночный комплект ЗИП должен постоянно находиться при миномете, укомплектованным согласно Ведомости 2Б14-1.00 ЗИ.

Израсходованные из состава одиночного комплекта предметы ЗИП должны своевременно пополняться одноименными предметами из группового комплекта.

Каждые 6 и 18 минометов комплектуются соответственно групповым и ремонтным ЗИП самостоятельно, отдельно от минометов по ведомостям:

группового комплекта ЗИП-2Б!4–1.00 ЗИ1;

ремонтного комплекта ЗИП-2Б14-1.00 ЗИ2.

Групповой комплект ЗИП предназначен для обеспечения технического обслуживания и ремонта минометов с истекшими гарантийными сроками эксплуатации силами ремонтного органа воинской части (соединения) и объеме требований ЭД, а также для пополнения соответствующих одиночных комплектов ЗИП.

По номенклатуре и количеству групповой комплект ЗИП укомплектовывается, исходя из обеспечения гарантированной эксплуатации шести минометов в течение двух лет.

Ремонтный комплект ЗИП предназначен для обеспечения капитального ремонта миномета или группы минометов, а также для пополнения групповых комплектов ЗИП в течение всего периода эксплуатации миномета. Его хранят на складах, базах или ремонтных органах.

Ведомость ЗИП состоит из разделов: запасные части, инструмент, принадлежности, тара.

Состав одиночного и группового комплектов ЗИП приведен в табл. 1.

Перечень инструмента указан и табл. 2.

5. МАРКИРОВАНИЕ, КЛЕЙМЕНИЕ И ПЛОМБИРОВАНИЕ

Все делали, сборочные единицы и миномет в целом, а также ЗИП и тара имеют маркировку и клейма.

В маркировку входят:

для деталей мелких сборочных единиц, ЗИП и тары — индекс изделия и обозначение по основному конструкторскому документу (чертежу);

для основных сборочных единиц и деталей 2Б14.02.1 Сп, 2Б14.02 Сп, 2Б14-01.1, 2Б14-1.01 Сп, 2Б14-1.01.34 Сп, 2Б14-1.03 Сп, 2Б14-1.2 °Cп, 2Б14-1.35 Сп, 2Б14-1.35.1 Сп или 2Б14-1.35.10, 2Б14-1.01.80 и миномета 2Б14-1.0 °Cп — заводской номер, индекс его и обозначение по чертежу. Клейма ОТК удостоверяют годность и качество деталей, узлов, массу миномета, а также ЗИП и тары.

Таблица 1

Обозначение	Наименование	ЗИ	ЗИ1
Запасные части
2Б14-1.01.82	Боек	1	2
2Б14-1.01.81	Водило	1	2
2Б14-1.03.168	Втулка	8
2Б14-1.35.16	Лопатка	1	2
2Б14-1.35.14	Элерон	1	2
15/52–МП-832	Ось	1	2
Ось 6x20 ГОСТ 9650-80
2Б14-1.01.83	Плитка	1	2
2Б14-1.03.8 Сп	Подъемный механизм	1
2Б14-1.01.52	Пружина	3	5
2Б14-1.03.25	Пружина	1	2
2Б14-1.03.30	Пружина	2	4
2Б14-03.11	Пружина	1	2
2Б14-1.35.15	Пружина	2	4
2Б14-1.35.13	Рычаг	1	4
2Б14-1.03.05	Труба	1
2Б14-1.03.26	Шайба	8
2Б14-03.212	Шайба	2
4/52-МП-832	Шайба	1	4
2Б14-1.03.29	Шток амортизатора	4
Крепежные детали
2Б14-1.03.162	Винт	2
2Б14-1.03.345	Пластина	2
7/52-МП–832	Гайка	1	2
2Б14.03.12	Шайба	2
Шайба 6 ГОСТ 10450-78	2	2
Шплинт 1,6x10 ГОСТ 397-79	2	2
Шплинт 2x16 ГОСТ 397-79	1	6
Шплинт 3,2x16 ГОСТ 397-79	2
13/52-МП-832	Шплинт пружинный	1	2
Штифт 4x16 ОСТ 3-2234-80	2	6
Штифт 4x20 ОСТ 3-2234-80	1	4
Шрифт 5x20 ОСТ 3-2234-80	1	2
Инструмент
2Б14-1.04.1	Бородок	2
2Б14-1.05.1 Сп	Ключ	2
2Б14-1.05.1	Ключ	2
2Б14-1.05.3	Ключ	1	2
3И 15	Ключ № 2	1	2
53-И-85	Ключ № 3	1	2
53-ИР-300	Ключ № 6	1	2
3И 17	Ключ № 14	1	2
Ключ 7811–0023 ГОСТ 2839-80	1	2
Ключ 7811–0043 ГОСТ 2839-80	2
Ключ 7811–0317 ГОСТ 16984-79	2
СБ 54-1/52-ИМП-832	Ключ комбинированный	1	2
2Б14-1.04.3	Ломик	1	2
2Б14-1.06.1	Отвертка	2
2Б14-1.04.50	Шаблон	1	2
Отвертка 7810–0308 ГОСТ 17199-71	1	2
Плоскогубцы 7814–0092 ГОСТ 5547-75	2
Молоток 7850–0103 ГОСТ 2310-77	1
53-И-029	Установочный ключ Д-1	1	2
Принадлежности
Банка БН-0,5 ГОСТ 17000-71	1
2Б14-1.19 Сп	Банник	1
Бутылка БУЦ 1,0 ГОСТ 17000-71	1
2Б14-1.19.1 °Cп	Головка банника	1
Квадрант К-1 ГОСТ 10908-75	2
АЛ2.766.052/51-ОП-211К	Коллиматор орудийный К-1	1
2Б14-1.04.7 Сп	Костыль	4	4
2Б14-1.21 Сп	Отвес	1
Сп/51-Э-215	Пробор освещения минометов "Луч-ПМ2М"	1
2Б14-1.2 °Cп	Стойка	1
Укладки
2Б14-1.09 Сп	Вьюк трубы	1
2Б14-1.1 °Cп	Вьюк плиты	1
2Б14–1.11 Сп	Вьюк двуноги	1
10.00.000/52-Ю-832Ш	Вьюк для переноски лотков	1
Сп 6/52-Ю-832Ш	Лоток	2
2Б14-1.04.2 Сп	Сумка	1
2614-1.04.8 Сп	Сумка инструментальная	1
2Б14-75 Сп	Сумка	5
2Б14-1.24 Сп	Чехол для банника	1	1
ЗИП покупных изделий
АЛ3.812.044–01 ЗИ/51-ОМ-614М2	Одиночный комплект ЗИП на изделие МПМ-44М. Ведомость ЗИП	1
АЛ3.812.044–01 ЗИ/51-ОМ-614М2	Групповой комплект ЗИП на шесть изделий МПМ-44М. Ведомость 3ИП	1
Комплект ЗИП * к прибору "Луч-ПМ2М"	1
Комплект ЗИП** к квадранту К-1	2
Тара
2Б14-1.13 Сп	Ящик	1
2Б14-1.14 Сп	Ящик	1
2Б14-1.41 Сп	Ящик группового комплекта ЗИП	1

* Поставляется в соответствии с Техническим описанием прибора "Луч-ПМ2М" и укладывается в ящик прибора.

** Поставляется в соответствии с Паспортом на квадрант и укладывается в футляр квадранта.

Таблица 2

Иллюстрированный перечень инструмента

Инструмент	Назначение	Эскиз

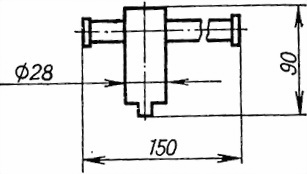

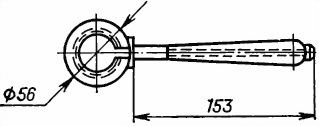

Ключ 2Б14-1.05.1 Сп	Для вывинчивания (ввинчивания) резьбовых втулок из корпуса редуктора	№ 1

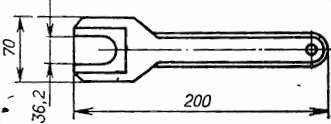

Ключ 2Б14-1.05.3	Для вывинчивания (ввинчивания) плитки	№ 2

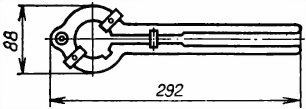

Ключ 7811–0317 ГОСТ 16984-79	Для отвинчивания гаек при отделении корпусов амортизаторов от обоймы	№ 3
Ключ 2Б14-1.05.1	Для ввинчивания трубы подъемного механизма в корпус редуктора	№ 4

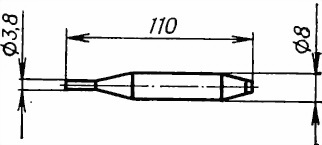

Бородок 2Б14-1.04.1	Для выбивания штифтов; при отделении поворотного механизма от вертлюга, при разборке механизма горизонтирования, корпусов амортизаторов	№ 5

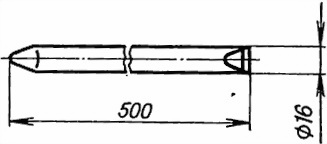

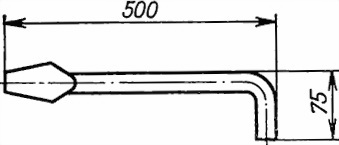

Ломик 2Б14-1.04.3	Для отвинчивания (навинчивания) казенника	№ 6
Отвертка 7810–0308 ГОСТ 17199-71	Для поворота водила, для отвинчивания винтов, при отделении рукоятки хомута, в гайках корпусов амортизаторов, в механизме горизонтирования, при разборке редуктора	№ 7
Плоскогубцы 7814–0092 ГОСТ 5547-75	Для вытаскивания шплинтов: при отделении механизмов горизонтирования от двуноги, при разборке предохранителя, при расстопорении винтов в вилках стоек лафета-двуноги, при от делении обоймы от наметки	№ 8

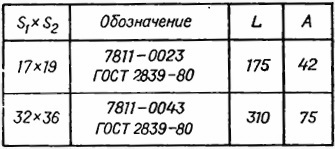

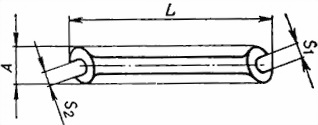

Ключ 7811-0023	Для отделения стоек от кожуха подъемного механизма и хомута с амортизаторами от вертлюга	№ 9
Ключ 7811-0043	Для навинчивания корпуса редуктора на трубу	№ 10
Отвертка 2Б14-1.06.1	Для вывинчивания (ввинчивания) винта ограничителя хода в подъемном механизме	№ 11
Установочный ключ для Д-1 53-И-029	Для установок на дистанционных трубках Т-1 и ОМ-82	№ 12
Ключ № 6 53-ИР-300	Для ввинчивания дистанционной трубки ОМ-82	№ 13
Ключ № 3 53-И-85	Для ввинчивания дистанционной трубки Т-1	№ 14
Ключ № 14 ЗИ17	Для ввинчивается взрывателя М-6	№ 15
Ключ № 2 ЗИ15	Для ввинчивания взрывателя М-5	№ 16
Ключ комбинированный Сб 54-1 52-ИМП-832	Для вывинчивания (ввинчивания) колпачка и гаек предохранителя	№ 17
Молоток 7850–0103 ГОСТ 2310-77	Для отвинчивания (навинчивания) казенника, сборки (разборки) сборочных единиц	№ 18
Шаблон 2814-1.04.50	Для проверки выступания (утопания) бойка	№ 19
