82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Основной метательный заряд состоит (рис 15) из бумажной гильзы с металлическим донцем, заряда из нитроглицеринового пороха и капсюля воспламенителя. Гильза имеет кольцевое утолщение на бумажной части для обеспечения фиксации гильзы в трубке стабилизатора. У модернизированного основного метательного заряда для этой цели на металлической части имеется три выступа

Пороховой заряд помещен в гильзе и прикрыт пыжами. Весь заряд покрыт лаком.

При стрельбе основным метательным зарядом (без пакетов метательного заряда или пакета дальнобойного метательного заряда) мина выбрасывается из трубы со скоростью 70 м/с и летит при угле возвышения 45° на дальность 475 м. Поэтому стрельбу на малые дальности (до 475 м) можно вести только на основном метательном заряде (без пакетов метательного заряда).

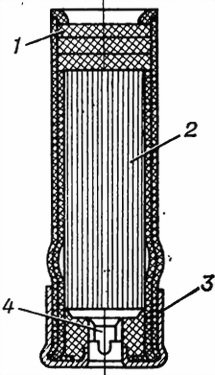

Рис. 15. Основной метательный заряд:

1 — пыжи, 2 — пороховой заряд; 3 — гильза; 4 — капсюль-воспламенитель

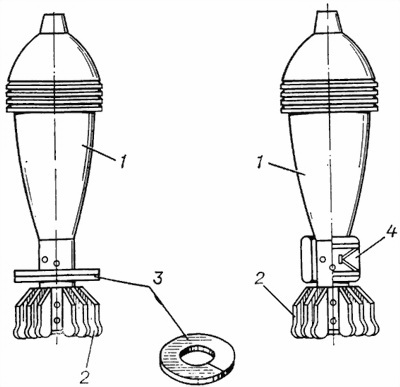

Рис. 16. Мина с пакетами метательного заряда или с пакетом дальнобойного метательного заряда:

1 — корпус мины; 2 — стабилизатор; 3 — пакеты метательного заряда; 4 — пакет дальнобойного метательного заряда

Пакет метательного заряда (рис. 16) состоит из нитроглицеринового пороха, помещенного в матерчатый картуз кольцевой формы.

Заряды для стрельбы нумеруются соответственно числу пакетов летательного заряда. Заряд первый состоит из основного метательного заряда и одного пакета метательного заряда, второй — из основного и двух пакетов метательного заряда, заряд третий — из основного и трех пакетов метательного заряда.

Дальнобойный метательный заряд состоит из основного метательного заряда и пакета дальнобойного метательного заряда. Пакет дальнобойного метательного заряда состоит из пороха марки ВУФл, помещенного и матерчатый картуз прямоугольной формы.

Воспламенение пакетов метательного заряда при выстреле происходит от основного метательного заряда пороховыми газами, прорывающими гильзу и выходящими через отверстия в трубке стабилизатора.

7.3. Устройство и действие минного взрывателя М-6 и дистанционно-ударной трубки Т-1

Минный взрыватель М-6 (рис 17) является головным взрывателем предохранительного типа мгновенного действия, взводящимся на расстоянии 0,76–10 м от дульного среза.

Взрыватель М-6 предназначается для комплектации мин и служит для обеспечения разрыва мины при встрече ее с целью.

Мгновенность действия и высокая чувствительность взрывателя М-6 обеспечивают надежное срабатывание мин. Взрыватель М-6 также безотказно действует при стрельбе по воде и болотистому грунту, поэтому может быть использовал при обстреле переправ и различных надводных целей.

Взрыватель М-6 состоит из следующих основных частей и механизмов:

— корпуса с мембраной и предохранительным колпаком;

— ударно-предохранительного механизма;

— диафрагмы с передаточным зарядом;

— детонирующего устройства.

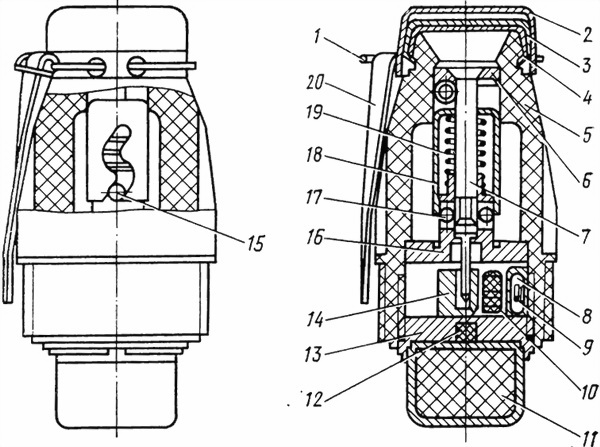

Рис. 17. Минный взрыватель М-6:

1 — чека; 2 — предохранительный колпак; 3 — коническое кольцо; 4 — мембрана; 5 — корпус; 6 — грибок; 7 — жало; 8 — наперсток; 9 — пружина движка; 10 — капсюль-детонатор; 11 — детонатор; 12 — передаточный заряд; 13 — диафрагма; 14 — движок; 15 — штифт; 16 — втулка; 17 — шарики; 18 — гильза; 19 — пружина; 20 — тесьма

Корпус 5 взрывателя изготовляются из пластмассы и может быть желтого, светло-коричневого или темно-коричневого цвета. На головке корпуса 5 с помощью конического кольца 3 закреплена тонкая медная мембрана 4. Для обеспечения герметизация наружная коническая поверхность мембраны и внутренняя коническая поверхность кольца смазываются свинцовым суриком, разбавленным масляным лаком.

Сверху на головку корпуса для предохранения мембраны от повреждения надет предохранительный колпак 2, закрепляемый на корпусе посредством чеки 1 с тесьмой 20. На тесьме имеется надписью «Перед заряжанием выдернуть чеку и снять колпак».

Снаружи на конической части корпуса имеются два паза для ключа, применяемого при ввинчивании взрывателя в мину.

В нижней части корпуса имеются две резьбы: внутренняя — для соединения корпуса 5 с диафрагмой 13 и наружная — для ввинчивания взрывателя в очко мины. На наружной конической поверхности корпуса каждого взрывателя заносятся клейма марка взрывателя, номер партии, год изготовления или условный шифр года изготовления.

Ударно-предохранительный механизм состоит из жала 7 с грибком 6, которые вместе образуют ударник, одного верхнего и двух нижних шариков 17, оседающей гильзы 18, имеющей зигзагообразный паз, пружины 19, втулки 16 с запрессованным в нее штифтом 15, движка 14 с капсюлем-детонатором 10 и пружины 9, движка с наперстком 8.

Втулка 16 служит для сборки всего ударно-предохранительного механизма. В центральный канал этой втулки помещено жало 7, которое двумя нижними шариками 17, вставленными в окна втулки 16 и входящими в шейку жала 7, надежно застопорено во втулке. Шарики от выпадения удерживаются нижней частью оседающей гильзы 18, которая, в свою очередь, удерживается от перемещения (от действия пружины 19) верхним шариком, помещенным между ее верхним торцом и грибком 6 жала ударника. При этом штифт 16, запрессованный во втулку, совмещен с зигзагообразным пазом гильзы и находится в начале первого колена паза.

В поперечный паз втулки 16 помещен движок 14 с капсюлем-детонатором 10. Движок в служебном обращении и при выстреле находится в положении, при котором капсюль-детонатор смещен в сторону от оси жала. Смещенное положение движка фиксируется жалом 7, входящим своим концом в глухой канал движка 14. Капсюль-детонатор 10 накольного типа помещен в вертикальное отверстие движка. Между стенками отверстия и капсюлем-детонатором имеется некоторый зазор, который необходим для свободного перемещения капсюля в этом отверстии.

В глухое поперечное отверстие движка помещена коническая пружина 9, закрытая наперстком 8, которая до взведения взрывателя находится в сжатом состоянии и поджимает движок к жалу 7.

Ударно-предохранительный механизм закрепляется в корпуса взрывателя посредством диафрагмы 13, ввинчиваемой в корпус на резьбе.

Перед заряжанием посредством тесьмы надо выдернуть чеку и снять колпак 2. Стрелять с колпаком нельзя, так как в этом случае возможны отказы в действии взрывателя.
