В 1939 г. американский инженер Д. Уорнер, работая над быстроходными катерами, предложил проект судна с системой несущих воздушных крыльев.

По заказу военного ведомства Швеции обширные работы выполнялись в 40-х годах И. Троенгом. Были построены два катера-экраноплана, но полученные результаты не удовлетворили заказчика, и работы свернули.

Опыт второй мировой войны показал высокую эффективность скоростных кораблей, особенно при нанесении внезапных ударов по противнику и проведении десантных операций. После войны в различных странах мира по заказам ВМС или в инициативном порядке строились малые (весом до 5 т) экспериментальные экранопланы. Однако большие аппараты (военные и гражданские) так и не вышли из стадии чертежей. Проектирование летательного аппарата, предназначенного для скоростного движения вблизи границы раздела двух сред – воздуха и морской воды, ставит множество задач, не встречающихся в других областях техники. Среди них – обеспечение устой ч и воет и движения аппарата на очень малых (0, 5-2 м) высотах полета; прочность и одновременно малый вес конструкции, рассчитываемой на удар о гребень волны на высоких (200-400 км/ч) скоростях; выбор для корпуса материала, не разрушающегося в морской воде (судостроительные материалы слишком тяжелы, а авиационные быстро корродируют); создание мощных и легких двигателей для работы в морских условиях (не боящихся водяных брызг и соли) и множество других, не менее сложных проблем.

Решение этих задач требует проведения огромного объема теоретических и экспериментальных исследований, проектных и опытно-конструкторских работ, натурных испытаний. Видимо, но этой причине западные фирмы не решались заниматься экранопланами полностью на свой страх и риск и сворачивали работы, как только правительство отказывало в финансировании. Такая судьба постигла ракетоносец фирмы Грумман, противолодочный экраноплан RAMI, десантный RAM2 и многие другие проекты. Удачные экспериментальные аппараты использовались иногда как прототипы малых прогулочных экранопланов (например, серия экранопланов Г. Борга, Швейцария – Германия).

Если верить сообщениям открытой печати 60-80-хгг, в СССР работы над экранопланами находились на той же стадии, что и за рубежом: на полулегальной основе энтузиасты кустарными методами создавали легкие экспериментальные машины, которые дальнейшего развития не получали (обзор некоторых конструкций можно найти в |4|). Однако именно в это время по крайней мере в двух конструкторских бюро (авиационном КБ Г. М. Бериева в Таганроге и судостроительном ЦКБ Р. Е. Алексеева в Горьком) разрабатывались, строились и испытывались прототипы (а не легкие экспериментальные машины!) советских боевых экранопланов.

Английский авиационный журнал Flight International недавно опубликовал генеалогическое дерево советских экранопланов. Схема, которая воспроизведена здесь полностью, показательна в двух отношениях. Во-первых, до сих пор (!) нет никакой открытой информации о результатах работ в Таганроге (эти аппараты обозначены как "Bartini", так как автором и руководителем работ был Р. Л. Бартини) – на схеме стоят знаки вопроса. Также допущены ошибки в обозначениях и схемах экранопланов Алексеевского ЦКБ (верхнее семейство на схеме): ракетоносец имеет фирменное обозначение "Лунь" а не "Утка" ("Utka"); второй экземпляр "Луня" (на схеме "Lun") имеет 8 двигателей, а не 6. Во-вторых, линии развития трех семейств (верхнего – ЦКБ Алексеева, среднего – Бартини, нижнего – легкие машины) нигде не пересекаются. Эта схема косвенно показывает степень секретности работ над боевыми экранопланами в СССР – об этом не знали (и сейчас плохо знают) не только специалисты па Западе, даже сами разработчики не были осведомлены о делах своих коллег.

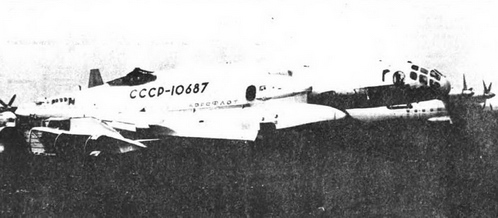

Самолет- экраноплан Р. Л. Бартини ВВА-14. Крылья, оперение и двигатели сняты. (Музей ВВС в Мотто, 1991, фото "АХ")

Аппараты, созданные в Таганроге, строго говоря, экранопланами не являются. Коллектив Р.Л. Бартини, размещавшийся после переезда из Подмосковья на территории КБ Г. М. Бериева, предложил использовать экранный эффект для улучшения взлетно-посадочных характеристик самолетов. По словам Н. А. Погорелова, бывшего в то время первым заместителем Р.Л. Бартини, одним из основных направлений работ была реализация идеи так называемого бесконтактного взлета и посадки: самолет отрывается от земли или от воды вертикально на малую высоту, и затем выполняет разбег, "опираясь на экран". Реализация такого способа взлета и посадки привела бы к созданию самолета безаэродромного базирования со значительно лучшими характеристиками, чем у обычного вертикально взлетающего самолета.

В соответствии с этой концепцией были построены два противолодочных самолета ВВА-14 (сокращение от полного названия – "Вертикально взлетающая амфибия"). За счет бесконтактного взлета и посадки достигалось улучшение мореходности, появлялась возможность взлетать и садиться в открытом море практически при любом волнении. Благодаря этому значительно возрастало время патрулирования и эффективность применения самолета. Вертикальный взлет обеспечивался при помощи газовой подушки, которая образовывалась под центропланом при помощи специальных поддувных двигателей.

После смерти Р.Л. Бартини работы над этими летательными аппаратами были прекращены.

ЦКБ Алексеева (полное современное название – Научно-производственное объединение "Центральное конструкторское бюро по судам на подводных крыльях" имени Р. Е. Алексеева, Генеральный директор Б. В. Чубиков) берет свое начало от организованной в 1943 г. на заводе "Красное Сормово" "Гидролаборатории". Она создавалась по инициативе талантливого инженера Ростислава Евгеньевича Алексеева (1916-1980), который и возглавил ее. Тематика работ – суда на подводных крыльях – быта засекречена, хотя прошло почти сорок лет с момента успешного испытания катера Форланини. Видимо, эта завеса секретности помешала сорок лет спустя включить в энциклопедию хотя бы несколько строк о Главном конструкторе, лауреате Государственной и Ленинской премий, Заслуженном изобретателе РСФСР, докторе технических наук Р. Е. Алексееве, результаты работ которого по СПК широко известны и используются не только у нас, но и на Западе. Сейчас ЦКБ знают по гражданской продукции – СПК "Ракета", "Метеор". "Комета", "Колхида", "Буревестник", "Спутник", "Восход". Но мало кому известно, что, начиная с 50-х годов, в ЦКБ развернулись работы по созданию боевых экранопланов. Обстановка, царившая в тс годы в СССР, когда под оборонные проекты деньги и ресурсы выделялись практически без ограничений, позволила осуществить то, что оказалось невозможным для западной экономики с ее строгим и трезвым расчетом: преодолеть огромный финансовый и технический риск и создать вполне боеспособные машины, более того – строить их серийно.

ЦКБ работало в нескольких основных направлениях: создание ударного корабля, противолодочного экраноплана и транспортно-десантного средства.

В результате работ по заказу ВМФ на заводе "Волга" при ЦКБ в 1963 г. был построен огромный (длиной 100 м, массой 544 т) экраноплан КМ ("корабль-макет"), получивший на Западе прозвище "Каспийский монстр". Это был самый крупный и тяжелый летательный аппарат в мире. Испытания, продолжавшиеся несколько лет, показали правильность основных инженерных решений. К сожалению, из-за ошибки пилота экраноплан в 1980 г. потерпел аварию и затонул в Каспийском морс (экипаж успел спастись).

"Монстр" стал родоначальником нескольких экранопланов. В 1987 г. на воду сошел "Лунь" – первый корабль серии боевых ракетоносных экранопланов весом 400 т. Второй "Лунь" тоже закладывался как ракетоносец но начавшаяся конверсия внесла свои коррективы, и сейчас он достраивается как спасательный.

В 1972 г. после ряда экспериментов и натурных испытаний пилотируемых самоходных моделей был построен транспортно-десантный экраноплан средних размеров (длиной 58 м и взлетной массой 120 т), получивший название "Орленок". Конструкция машины оказалась удачной и надежной, а живучесть превысила самые смелые ожидания.

Ростислав Евгеньевич Алексеев (1916 – 19S0).

Экраноплан КМ («Каспийской монстр»).

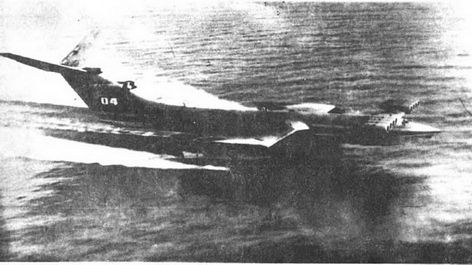

Экраноплан "Орленок"

Создание этого уникального по своим свойствам летательного аппарата, от зарождения идеи до ее воплощения в жизнь и затем прекращения работ по этому перспективному направлению – очень интересная, но мало кому известная страница истории техники.

Работая над дальнейшим повышением быстроходности судов на подводных крыльях. Р. Е. Алексеев столкнулся с физическим ограничением на рост скорости СПК: сильным ростом сопротивления и кавитацией (низкотемпературным кипением) воды на подводных крыльях и гребном винте. Естественный выход – полностью подняться из воды в воздух, и Ростислав Евгеньевич решил идти путем использования экранного эффекта.

Сначала, как и с СПК, испытывались буксируемые модели. В качестве буксировщика использовался катер на подводных крыльях "Волга". Кстати, первые модели СПК Алексеев испытывал на буксире за парусным швертботом – случай в мировом судостроении если не уникальный, то, во всяком случае, нетипичный. Но вернемся к экранопланам. Модели продувались в аэродинамической трубе Чкаловского филиала ЦКБ (Горьковская область) и испытывались на треке: разгонялись специальной катапультой и по инерции летели вдоль длинной ровной дорожки. При исследовании устойчивости движения трековых моделей для дачи возмущения использовался тяжелый лист фанеры: воздушная волна от его падения заставляла модель качнуться. Дальнейшее движение и было предметом исследований. Один раз, правда, перестарались – модель сорвалась с трека и, взмыв в воздух, пробила крышу. Но в целом испытания дали обнадеживающие результаты: движение было устойчивым.
