Таблица LXXXVI. Основные типы сводов погребальных сооружений (1–5) и системы кладок стен (6-18). Составитель С.Д. Крыжицкий.

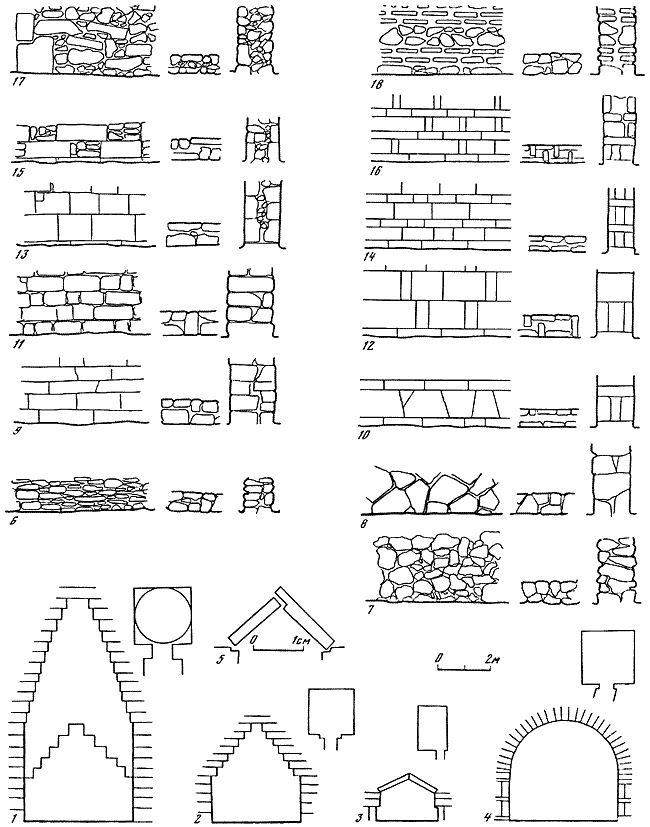

1 — свод напуском камней с пандативами (разрез, план), Царский курган, конец IV в. до н. э.; 2 — то же, Мелек-Чесменский курган, IV в. до н. э.; 3 — перекрытие из двух рядов плит, сходящихся под углом (план, разрез), пристенный склеп 1013 в Херсонесе, конец I — середина III в. н. э.; 4 — цилиндрический (полуциркульный) свод (план, разрез), склеп Еврисивия и Ареты в Ольвии, II в. до н. э.; 5 — прием соединения плит перекрытия склепа 1/1912 в Ольвии, конец IV в. до н. э.; 6-18 — основные системы кладок, применявшихся в Северном Причерноморье.
Таблица LXXXVII.

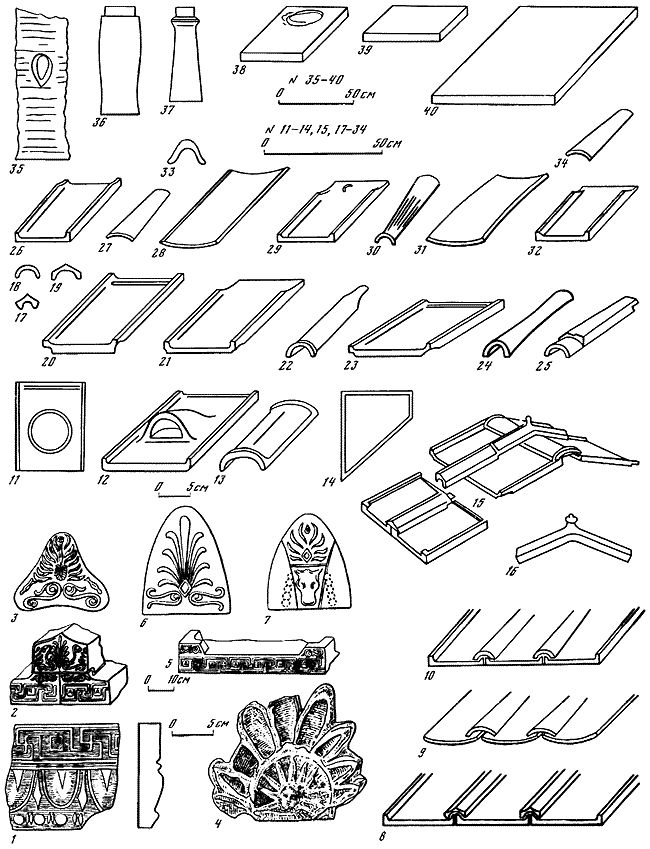

1 — терракотовая плитка для украшения симы; 2 — фронтальная черепица; 3, 6, 7 — антефиксы; 4 — антефикс с головой Гелиоса; 5 — щиток фронтальной черепицы системы кровельных покрытий; 8 — коринфская; 9 — лаконская; 10 — сицилийская; 11, 12 — черепицы с кровельным окном; 13 — продольный коньковый калиптер; 14 — трапециевидная черепица; 15 — кровельное покрытие коринфского типа; 16 — поперечный коньковый калиптер; 17, 19 — граненый калиптер; 18 — овальный калиптер; 20, 21, 23 — солены; 22 — овальный калиптер; 24, 25 — овальный и граненый калиптеры.
Керамические материалы первых веков нашей эры: 26, 28, 29, 31, 32 — солены; 27, 30, 33, 34 — овальные калиптеры; 33 — труба для воздушного отопления; 36, 37 — водопроводные трубы; 38, 39, 40 — обожженный кирпич.
1, 4, 21, 22, 29, 30 — Херсонес; 2, 5, 12, 13, 16, 23–23, 31, 32, 34 — Ольвия; 3, 6, 7, 14, 17–20, 26–28, 33 — Боспор; 35 — Харакс.
Таблица LXXXVIII. Городские жилые дома VI–II вв. до н. э. Составитель С.Д. Крыжицкий.

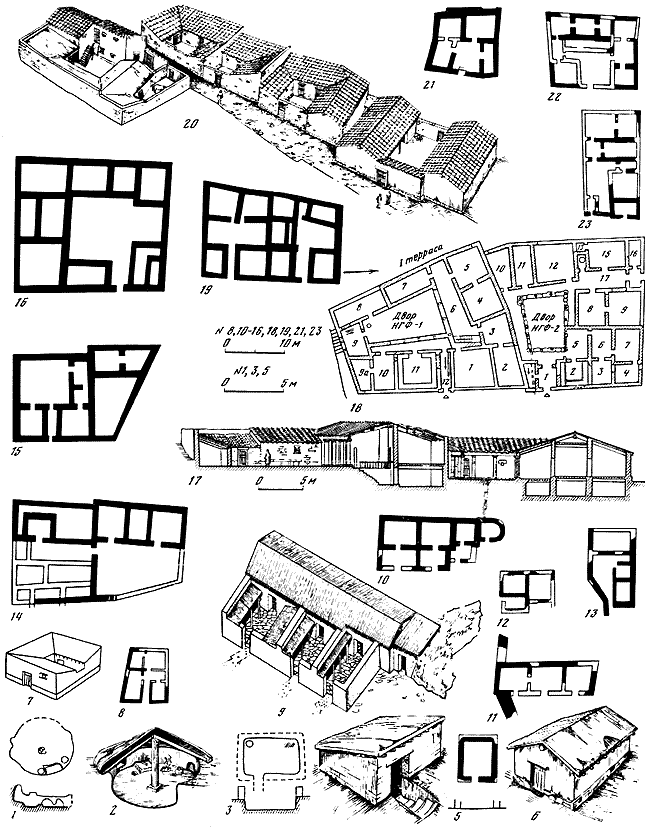

1, 2 — полуземлянки Ольвии второй половины VI в. до н. э. (план, разрез, реконструкция); 3, 4 — обобщенный тип полуземлянки (план, разрез, реконструкция); 5, 6 — дом начала VI в. до н. э. в Пантикапее (план, разрез, реконструкция); 7, 8 — дом первой половины V в. до н. э. на Березани (реконструкция, план); 9, 10 — блок домов VI — начала IV в. до н. э. в Киммерике (реконструкция, план); 11 — план дома второй половины VI в. до н. э. в Тиритаке; 12 — план дома конца VI — начала V в. до н. э. в Пантикапее; 13 — план дома 14 конца VI — начала V в. до н. э. в Пантикапее; 14 — дом винодела в Мирмекии; 15 — дом красильщика в Херсонесе; 16 — дом с экседрой в Херсонесе; 17, 18 — дома в Нижнем городе в Ольвии № 1, 2 (план, реконструкция); 19 — квартал XIII в Херсонесе; 20 — квартал жилых домов у северной оборонительной стены Верхнего города Ольвии (реконструкция); 21 — дом И-1 в Ольвии; 22 — дом Е-1 в Ольвии; 23 — дом А-3 в Ольвии.
Таблица LXXXIX. Укрепленный дом башенного типа. Составитель С.Д. Крыжицкий.
1 — дом III в. до н. э. на Семибратнем городище.
Сельские дома эллинистического времени: 2 — дом херсонесского клера № 26, III–II вв. до н. э.; 3 — усадьба конца IV — первой половины III в. до н. э. у Дидовой Хаты; 4 — дом херсонесского клера № 3, IV–II вв. до н. э.; 5, 6 — дом № 1, IV в. до н. э. на Южно-Чурубашском поселении (план, реконструкция).
Городские дома первых веков нашей эры: 7 — реконструкция квартала жилых домов II — первой половины III в. н. э. на поселении у с. Козырка; 8 — дом II–III вв. н. э. на раскопе А в Тире; 9, 10, 12 — дома середины I–III в. н. э. № 3, 5 на участке I, и № 6 на участке III в Илурате; 11 — дом № 2 в Козырке; 13 — дом II–III вв. н. э. с портиком на раскопе II в Танаисе; 14 — дома № 3 и 4 в Козырке; 15 — дом № 5 в Козырке; 16 — дом III–IV вв. н. э. с хозяйственными постройками, Тиритака; 17 — блок домов конца I–III вв. н. э. у оборонительной стены Нижнего города Ольвии; 18 — дом винодела II–IV вв. н. э. в Херсонесе; 19, 20 — дом конца III — середины IV в. н. э. в Тире (реконструкция, план).
Дома смешанной традиции: 21 — дома II–I вв. до н. э. в Танаисе на участке VI; 22, 23 — дома II–III вв. н. э. на поселении у дер. Семеновки (реконструкция).
Таблица ХС. Архитектура храмов VI
в. до н. э. — I в. н. э. Составитель М.М. Кобылина.1 — база ионийской колонны VI в. до н. э., Пантикапей (известняк); 2 — часть архитрава того же храма; 3 — часть дорического антаблемента толоса в Ольвии II в. до н. э. (известняк); 4, 5 — часть дорийского портика IV в. до н. э. в Мирмекии (реконструкция Л.Е. Ковалевской); 6 — фасад ионийского храма в Херсонесе III в. до н. э. (реконструкция И.Р. Пичикяна); 7 — часть мраморного дорийского архитрава с греческой надписью-посвящением царю Аспургу; 8 — фасад храма Аспурга (реконструкция В.Д. Блаватского).
Таблица XCI. Архитектурные детали VI–II вв. до н. э. Составитель М.М. Кобылина.

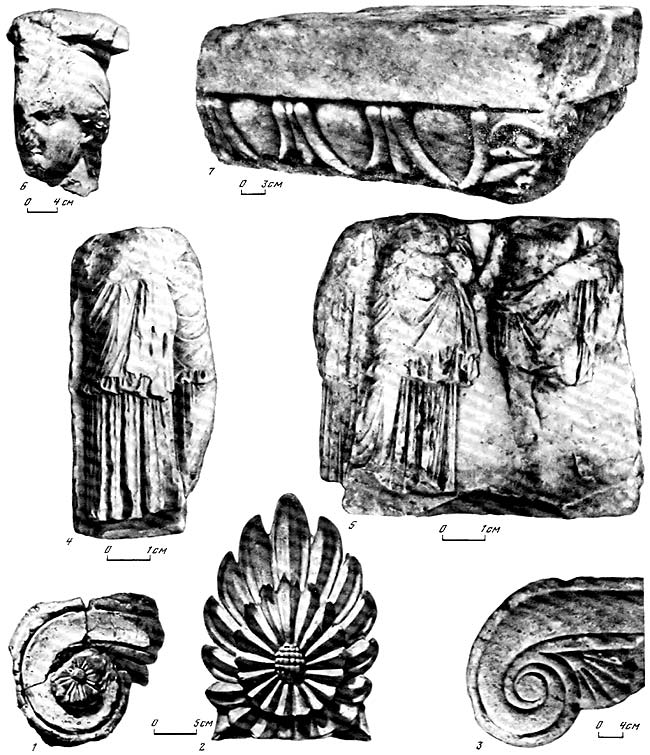

1 — часть ионийской капители храма VI в. до н. э., Ольвия, терракота; 2 — акротерии из Нимфея VI в. до н. э., терракота; 3 — украшение алтаря VI в. до н. э., Пантикапей, мрамор; 4–5 — мраморный фриз с изображением процессии, IV в. до н. э., Ольвия; 6 — капитель кариатиды из Херсонеса, IV в. до н. э., мрамор; 7 — часть капители пилястры из Фанагории, II в. до н. э., мрамор.
Таблица XCII. Архитектурные детали III и II вв. до н. э. Составитель М.М. Кобылина.
1 — рельеф с меандром II в. до н. э., мрамор, Пантикапей; 2 — полихромная капитель богатого дома в Пантикапее, II в. до н. э., известняк; 3 — надгробная плита из Пантикапея, II–I вв. до н. э., известняк; 4 — часть дорийского антаблемента из Пантикапея, II в. до н. э., известняк; 5 — часть ионийского архитрава, III в. до н. э. Херсонес; 6 — капитель из Фанагории, III в. до н. э., известняк.
Таблица XCIII. Архитектура первых веков вашей эры. Составитель М.М. Кобылина.
1 — изображение Капитолия на пантикапейской монете I в. н. э.; 2 — изображение крепостных ворот на пантикапейской монете I в. н. э.; 3 — часть ионийского антаблемента из Пантикапея II в. н. э., известняк; 4 — часть кассеты из Горгиппии, мрамор, I в. н. э.; 5 — карниз с рельефным и резным орнаментом II–III вв. н. э. из Пантикапея, известняк; 6 — антефикс в виде змееногой богини, I в. н. э. из Пантикапея, известняк; 7 — завершение калиптера в виде антефикса (трагической маски), мрамор.
Таблица XCIV. Планы терм. Составитель М.М. Кобылина.

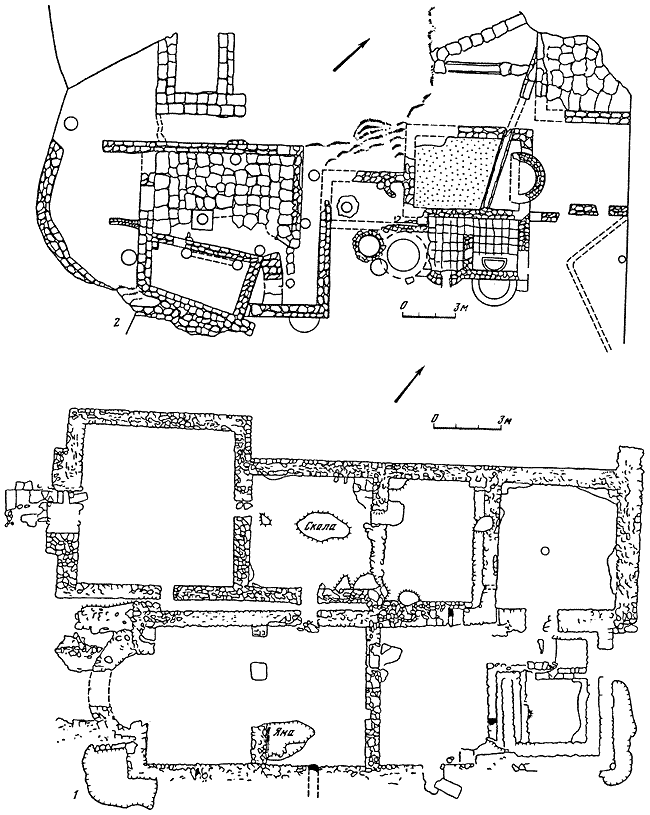

1 — Харакс, I — первая половина III в. н. э.; 2 — Пантикапей, III–IV вв. до н. э.
Таблица XCV. Склепы IV–II вв. до н. э. Составитель М.М. Кобылина.

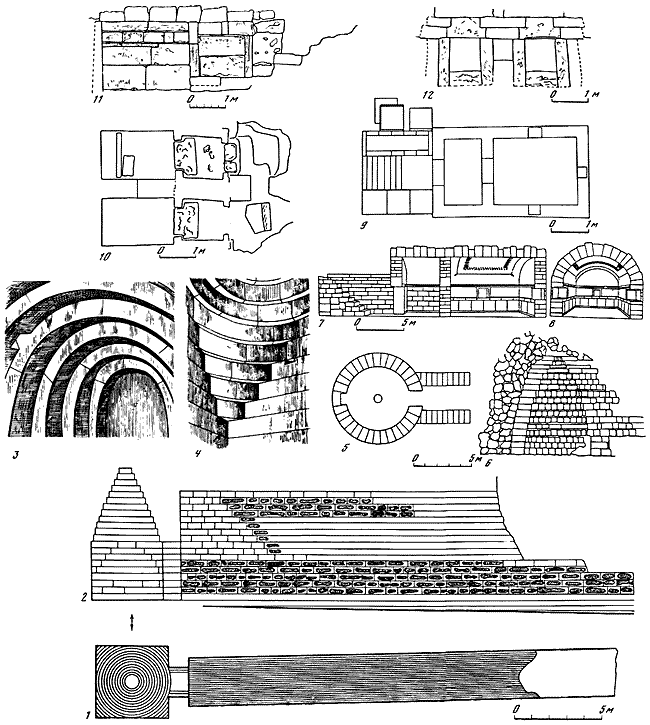

1–4 — склеп Царского кургана, план, разрез, детали перекрытия погребальной камеры; 5, 6 — склеп Золотого кургана IV в. до н. э., план и разрез; 7–9 — склеп Васюринского кургана III в. до н. э., план и разрезы; 10–12 — двойной склеп II в. до н. э. в Пантикапее, план и разрезы.
Таблица XCVI. Склепы конца I в. до н. э. — II в. н. э. Составитель М.М. Кобылина.
1–4 — склеп Деметры конца I в. до н. э. — начала I в. н. э., разрез (продольный и поперечный), план, деталь росписи; 5, 6 — склеп Еврисивия и Ареты в Ольвии, план и продольный разрез.
Таблица XCVII. Склепы первых веков нашей эры. Составитель М.М. Кобылина.
1–4 — каменный склеп в Пантикапее I в. н. э., план, фасад, разрезы; 5–8 — склеп в Нимфее III в. н. э., план и рельефные изображения (6 — Пан, 7 — Силен, 8 — Афина); 9-11 — склеп в Китте II–III вв. н. э., план и разрезы; 12–14 — склеп в Илурате II–III вв. н. э., план и разрезы.
Таблица XCVIII. Скульптура VI–IV вв. до н. э. Составитель М.М. Кобылина.
1 — статуя грифа (может быть, сфинкса) из Ольвии, первая половина V в. до н. э.; 2 — голова куроса из Кеп, конец VI в. до н. э.; 3 — голова юноши, IV в. до н. э., Херсонес; 4 — верхняя часть аттической стелы с изображением юноши, первая половина V в., Пантикапей.
<
