Аппаратные интерфейсы ПК. Энциклопедия

Таблица 2.1. Разъемы и сигналы интерфейса RS-232C

Обозначение цепи	Контакт разъема	№ провода кабеля выносного разъёма PC	Направление
СОМ-порт	RS-232	V.24 Стык 2	DB-25Р	DB-9Р	1^1	2^2	3^3	4^4	I/O
PG	AA	101	1	5	(10)	(10)	(10)	1	–
SG	AB	102	7	5	5	9	1	13	–
TD	BA	103	2	3	3	5	3	3	O
RD	BB	104	3	2	2	3	4	5	I
RTS	CA	105	4	7	7	4	8	7	O
CTS	CB	106	5	8	8	6	7	9	I
DSR	CC	107	6	6	6	2	9	11	I
DTR	CD	108/2	20	4	4	7	2	14	O
DCD	CF	109	8	1	1	1	5	15	I
RI	СЕ	125	22	9	9	8	6	18	I

¹ Ленточный кабель 8-битных мультикарт.

² Ленточный кабель 16-битных мультикарт и портов на системных платах.

³ Вариант ленточного кабеля портов на системных платах.

⁴ Широкий ленточный кабель к 25-контактному разъему.

Подмножество сигналов RS-232C, относящихся к асинхронному режиму, рассмотрим с точки зрения СОМ-порта PC. Для удобства будем пользоваться мнемоникой названий, принятой в описаниях СОМ-портов и большинства устройств (она отличается от безликих обозначений RS-232 и V.24). Напомним, что активному состоянию сигнала («включено») и логической единице передаваемых данных соответствует отрицательный потенциал (ниже -3 В) сигнала интерфейса, а состоянию «выключено» и логическому нулю — положительный (выше +3 В). Назначение сигналов интерфейса приведено в табл. 2.2. Нормальную последовательность управляющих сигналов для случая подключения модема к СОМ-порту иллюстрирует рис. 2.6.

Таблица 2.2. Назначение сигналов интерфейса RS-232C

Сигнал	Назначение
PG	Protected Ground — защитная земля, соединяется с корпусом устройства и экраном кабеля
SG	Signal Ground — сигнальная (схемная) земля, относительно которой действуют уровни сигналов
TD	Transmit Data — последовательные данные — выход передатчика
RD	Receive Data — последовательные данные — вход приемника
RTS	Request To Send — выход запроса передачи данных: состояние «включено» уведомляет модем о наличии у терминала данных для передачи. В полудуплексном режиме используется для управления направлением — состояние «включено» служит сигналом модему на переключение в режим передачи
CIS	Clear To Send — вход разрешения терминалу передавать данные. Состояние «выключено» запрещает передачу данных. Сигнал используется для аппаратного управления потоками данных
DSR	Data Set Ready — вход сигнала готовности от аппаратуры передачи данных (модем в рабочем режиме подключен к каналу и закончил действия по согласованию с аппаратурой на противоположном конце канала)
DTR	Data Terminal Ready — выход сигнала готовности терминала к обмену данными. Состояние «включено» поддерживает коммутируемый канал в состоянии соединения
DCD	Data Carrier Detected — вход сигнала обнаружения несущей удаленного модема
RI	Ring Indicator — вход индикатора вызова (звонка). В коммутируемом канале этим сигналом модем сигнализирует о принятии вызова

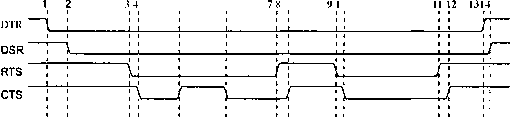

Рис. 2.6. Последовательность управляющий сигналов интерфейса

1. Установкой DTR компьютер указывает на желание использовать модем.

2. Установкой DSR модем сигнализирует о своей готовности и установлении соединения.

3. Сигналом RTS компьютер запрашивает разрешение на передачу и заявляет о своей готовности принимать данные от модема.

4. Сигналом CTS модем уведомляет о своей готовности к приему данных от компьютера и передаче их в линию.

5. Снятием CTS модем сигнализирует о невозможности дальнейшего приема (например, буфер заполнен) — компьютер должен приостановить передачу данных.

6. Сигналом CTS модем разрешает компьютеру продолжить передачу (в буфере появилось место).

7. Снятие RTS может означать как заполнение буфера компьютера (модем должен приостановить передачу данных в компьютер), так и отсутствие данных для передачи в модем. Обычно в этом случае модем прекращает пересылку данных в компьютер.

8. Модем подтверждает снятие RTS сбросом CTS.

9. Компьютер повторно устанавливает RTS для возобновления передачи.

10. Модем подтверждает готовность к этим действиям.

11. Компьютер указывает на завершение обмена.

12. Модем отвечает подтверждением.

13. Компьютер снимает DTR, что обычно является сигналом на разрыв соединения («повесить трубку»).

14. Модем сбросом DSR сигнализирует о разрыве соединения.

Из рассмотрения этой последовательности становятся понятными соединения DTR– DSR и RTS– CTS в нуль-модемных кабелях.

2.2. Родственные интерфейсы и преобразователи уровней

В последовательном интерфейсе далеко не всегда используют двуполярные сигналы RS-232C — это неудобно, хотя бы из-за необходимости использования двуполярного питания приемопередатчиков. Сами микросхемы вышеописанных приемопередатчиков UART работают с сигналами логики ТТЛ или КМОП; такие же сигналы используются, например, и в сервисных портах винчестеров и других устройств. Многие устройства (в том числе карманные ПК и мобильные телефоны) имеют внешний последовательный интерфейс с уровнями низковольтной логики. Конечно, сигналы обычной логики не имеют столь высокой помехоустойчивости, как RS-232C, но не всегда это и требуется.

Для взаимного преобразования уровней интерфейса RS-232C и логики специально выпускаются буферные микросхемы приемников (с гистерезисом) и передатчиков двуполярного сигнала. При несоблюдении правил заземления и коммутации они обычно становятся первыми жертвами «пиротехнических» эффектов. Раньше их нередко устанавливали в «кроватки», что облегчало их замену. Цоколевка популярных микросхем формирователей сигналов RS-232C приведена на рис. 2.7. Часто буферные схемы входят прямо в состав интерфейсных БИС. Это удешевляет изделие, экономит место на плате, но в случае аварии оборачивается крупными финансовыми потерями. Вывести из строя интерфейсные микросхемы замыканием сигнальных цепей маловероятно: ток короткого замыкания передатчиков обычно не превышает 20 мА.

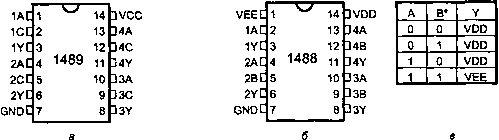

Рис. 2.7. Формирователи сигналов RS-232C: а — приемник 1489 (А — вход RS-232, С — управление гистерезисом (ТТЛ), Y — выход ТТЛ); б — передатчик 1488 (А, В — входы ТТЛ, Y — выход RS-232, VDD = +12 В, VEE = -12 В); в — таблица состояния выходов передатчика (*1 В — логическая единица)

В специальных кабелях-адаптерах часто применяют преобразователи уровней фирмы Maxim и Sypex; они удобны тем, что содержат и приемники, и передатчики. Из широкого ассортимента этих преобразователей легко подобрать подходящий по количеству приемников и передатчиков, а также по питанию (однополярному, двуполярному, низковольтному).

Когда требуется большая помехоустойчивость (дальность и скорость передачи), применяют иные электрические варианты последовательных интерфейсов: RS-422A (V.11, X.27), RS-423A (V.10, X.26), RS-485. На рис. 2.8 приведены схемы соединения приемников и передатчиков, а также показаны ограничения на длину линии (L) и максимальную скорость передачи данных (V). Несимметричные линии интерфейсов RS-232C и RS-423A имеют самую низкую защищенность от синфазной помехи, хотя дифференциальный вход приемника RS-423A позволяет в какой-то мере исправить ситуацию. Лучшие параметры имеют интерфейсы RS-422A и RS-485, работающие на симметричных линиях связи. В них для передачи каждого сигнала используются дифференциальные приемопередатчики с отдельной (витой) парой проводов для каждой сигнальной цепи.

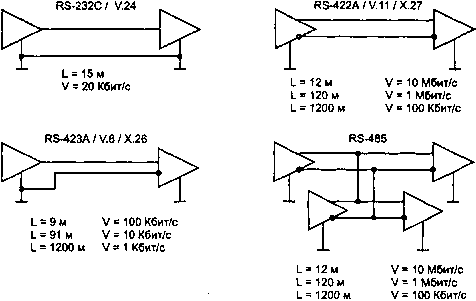

Рис. 2.8. Стандарты последовательных интерфейсов

Интерфейсы EIA-RS-422 (ITU-T V.11, X.27) и EIA-RS-485 (ISO 8482) используют симметричную передачу сигнала и допускают как двухточечную, так и шинную топологию соединений. В них информативной является разность потенциалов между проводниками А и В. Если на входе приемника U_A– U_B>0,2 В (А положительнее В) — состояние «выключено» (space), U_A– U_B<-0,2 В (А отрицательнее В) — состояние «включено» (mark). Диапазон |U_A– U_B|≤0,2 В является зоной нечувствительности (гистерезис), защищающей от воздействия помех. На выходах передатчика сигналы U_A и U_B обычно переключаются между уровнями 0 и +5 В (КМОП) или +1 и +4 В (ТТЛ), дифференциальное выходное напряжение должно лежать в диапазоне 1,5–5 В. Выходное сопротивление передатчиков 100 Ом. Интерфейсы электрически совместимы между собой, хотя и имеют некоторые различия в ограничениях. Принципиальное отличие передатчиков RS-485 — возможность переключения в третье состояние. Передатчики RS-422/485 совместимы с приемниками RS-423. Основные параметры интерфейсов приведены в табл. 2.3, топологию соединений иллюстрирует рис. 2.9.
