Вторая задача обусловлена спецификой интерфейса SCSI, где каждой сигнальной линией может управлять любое из нескольких устройств, подключенных к шине. Причем устройство, посылающее сигнал, формирует только активный уровень (низкий в недифференциальных версиях SCSI), а возвратить линию в пассивное состояние должны терминаторы. Если нет ни одного терминатора, то уровень на линиях, «отпущенных» устройством, за счет входных токов приемников сигнала тоже будет возвращаться в пассивное состояние, но гораздо медленнее. Если шина достаточно длинная и устройств много, то это возвращение будет слишком запоздалым и может вызвать сбои в протоколе. У высокоскоростных устройств применяется активное возвращение сигналов в пассивное состояние (active negation), от чего возникает иллюзия возможности работы шины без терминаторов. Однако устойчивая работа при большом количестве устройств (более двух на шине, включая контроллер) проблематична.
Из сказанного выше становится понятно, когда пренебрежение правилами установки терминаторов
Рассмотрим, какие бывают терминаторы для наиболее популярных устройств SE и LVD. Многие устройства с интерфейсом LVD способны работать и с интерфейсом SE (но на малых скоростях); их интерфейс обозначается символами «LVD/SE». Режим работы эти устройства способны определять автоматически: если все устройства на шине (включая и терминаторы) «умеют» работать в режиме LVD, то этот режим и будет выбран (если ни на одном из устройств принудительно не установлен режим SE). Если же на шине хоть одно устройство способно только на режим SE, то в этот режим перейдут и все остальные (соответственно, снижая возможную скорость передачи данных). Заметим, что устройства HVD (Diff) в компанию к LVD/SE включать нельзя.
Для режимов SE и LVD различается способ передачи по сигнальным линиям и режим терминации. Каждая сигнальная линия шины SCSI состоит из пары проводов: прямого и обратного. В режиме SE все обратные провода соединяются с «землей» (на каждом устройстве); терминирующие цепи подключаются только к прямым проводам. В режиме LVD по каждой паре проводов сигнал передается в дифференциальной парафазной форме; терминирующие цепи подключаются к обоим проводам каждой пары. Варианты схем терминаторов для SE и LVD приведены на рис. 5.4, где изображены нагрузочные цепи для одной: сигнальной линии. Все терминаторы (не только «активные»!) нуждаются в питании; которое на них поступает по специальным линиям
♦ Пассивные терминаторы SE (рис. 5.4, а) имеют импеданс 132 Ом, что плохо согласуется с ленточным кабелем шины. Эти терминаторы пригодны лишь для «обычного» интерфейса SCSI (скорость передачи до 5/10 Мбайт/с в «узком»/«широком» вариантах). Для Fast SCSI, Ultra SCSI и далее они непригодны.
♦ Активные терминаторы SE (рис. 5.4, б) имеют импеданс 110 Ом, что позволяет их использовать на более высоких скоростях в Fast SCSI,Их «активность» заключается лишь в наличии внутреннего источника опорного напряжения (ИОН) +2,85 В, питающегося от тех же линий
♦ Терминаторы FPT SE (Forced Perfect Terminator) — улучшенный вариант активных терминаторов с диодными ограничителями выбросов, применяемые в высокоскоростных версиях SE-интерфейса.
♦ Терминаторы для LVD (рис. 5.4, в) имеют дифференциальной импеданс 105 Ом (линейный — 150 Ом). Здесь два источника опорных напряжений обеспечивают между прямым и обратным проводами смещение 112 мВ (в их пассивном состоянии).
♦ Универсальные терминаторы LVD/SE сочетают в себе активные SE-терминаторы, дифференциальные терминаторы LVD, схему определения режима и цепи коммутации каждого провода (прямого и обратного) шины SCSI на соответствующие терминирующие цепи.

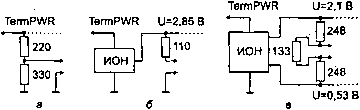

Рис. 5.4. Терминаторы SCSI: а — SE пассивные, б — SE активные, в — LVD
Универсальные терминаторы LVD/SE, как и остальные устройства, определяют режим работы шины по линии
По исполнению терминаторы могут быть как внутренними (размещенными на печатной плате устройства), так и внешними (устанавливаемыми на разъемы кабеля или устройства). Внутренние терминаторы на каждом устройстве могут быть включены или выключены. В старых устройствах (SCSI-1) для включения терминаторов нужно было установить набор перемычек или вставить в специальную кроватку сборку резисторов. Активные терминаторы включаются-выключаются перестановкой одного джампера или даже бесконтактно — программно при конфигурировании устройства. Возможно даже автоматическое включение терминатора (если таковая возможность поддерживается устройством и разрешена при конфигурировании). Внешние терминаторы выглядят как разъемы с небольшой крышкой, под которой смонтирована их «начинка». Несмотря на внешнюю простоту, они имеют ощутимую цену — терминатор для Ultra-Wide SCSI стоит $10–15. Внешние терминаторы устанавливаются и снимаются только вручную.
Внутренние терминаторы или, по крайней мере, панелька для их установки имеются практически во всех устройствах, интерфейс которых не является LVD-интерфейсом. В устройствах с LVD-интерфейсом терминаторы, как правило, отсутствуют в целях экономии: когда на шину устанавливается несколько устройств, терминатор используется лишь в последних. Однако при подключении одного устройства экономия на цене устройства незаметна, а вот расходы на приобретение терминатора вполне очевидны.
Отсутствие терминаторов на устройствах с LVD не означает отказа от правил терминации!
5.1.3. Протокол шины
Назначение сигналов параллельной шины раскрывает табл. 5.8. Все сигналы являются L-активными: активному состоянию и логической единице соответствует низкий потенциал, что в данной книге отмечено символом «#» после мнемоники цепи. Обратные (парафазные) цепи обозначаются знаком «+».
Таблица 5.8. Назначение сигналов шины SCSI
Сигнал | Назначение |
---|---|
BSY# | Busy — шина занята |
SEL# | Select — выбор ЦУ инициатором (Select) или инициатора целевым устройством (Reselect) |
C/D# | Control/Data — управление (низкий уровень)/данные (высокий уровень) |
I/O# | Input/Output — направление передачи относительно ИУ: вводу в ИУ соответствует низкий уровень. Используется для различия прямой (Select) и обратной (Reselect) выборки: фазе Selection соответствует низкий уровень |
MSG# | Message — передача сообщения |
DB[0:31]# | Data Bus — инверсная шина данных |
DP[0:3]# | Data Parity — инверсные биты паритета, дополняют количество единичных битов байта до нечетного. DP0# относится к DB[0:7], …, DP3# — к DB[24:31]. В фазе арбитража не действуют |
TERMPWR | Terminator Power — питание терминаторов |
ATN# | Attention — внимание (намерение ИУ послать сообщение) |
REQ# | Request — запрос от ЦУ на пересылку данных |
ACK# | Acknowledge — подтверждение передачи (ответ на REQ#) |
RST# | Reset — сброд |
DIFFSENS | Признак дифференциального (LVD) интерфейса: ниже 0,7 В — линейный SE; 0,9–1,9 В — дифференциальный LVD; выше 2,4 В — дифференциальный HVD |
Каждое устройство SCSI, подключенное к шине, должно иметь свой уникальный адрес, назначаемый при конфигурировании. Для 8-битной шины диапазон значений адреса 0–7, для 16-битной — 0-15. Адрес задается предварительной установкой переключателей или джамперов. Для хост-адаптера возможно программное конфигурирование. Адресация устройств на шине в фазах выборки осуществляется через идентификатор SCSI ID, представляющий адрес в позиционном коде. Адрес определяет номер той линии шины данных, которая осуществляет выборку данного устройства. Устройство с нулевым адресом выбирается низким уровнем на линии
