Контроллеры Wide SCSI обычно имеют и разъемы для подключения обычных («узких», или narrow) устройств. На той же системной плате CT-6BTS кроме 68-контактного разъема Wide SCSI имеется и 50-контактный — для обычных устройств. Узкий (8-разрядный) интерфейс можно рассматривать как подмножество широкого (16-разрядного), у которого используется только младшая половина шины данных. В простых одноканальных контроллерах (как на этой плате) контакты узкого разъема запараллелены с частью контактов широкого. При этом можно использовать смесь широких и узких устройств, для чего терминаторы на контроллере разделены на две половины: терминаторы младшего байта (TrmL) и старшего байта (TrmH) могут управляться независимо. На рис. 5.9, а и б, приведены корректные способы смешанного подключения (устройства с терминаторами на концах шлейфов подразумеваются). На рис. 5.9, в приведена некорректная схема — здесь в младшем байте и в сигналах управления окажутся три терминатора (перегрузка передатчиков) или «висячий» конец (отражения!). Заметим, что штатными кабелями из комплекта поставки платы (именно они и изображены на рис. 5.9, в) корректно смешанное подключение выполнить нельзя.

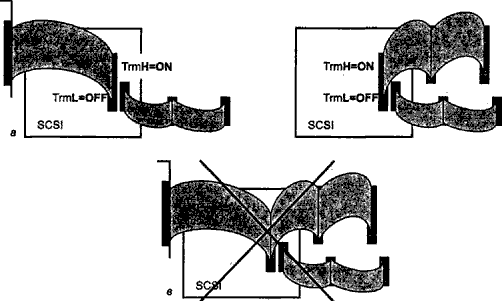

Рис. 5.9. Подключение узких и широких устройств SCSI: а, б — правильно; в — неправильно

Если следовать вышеприведенным правилам (и не превышать разрешенную длину и число подключений), то при исправном оборудовании шина SCSI будет работать надежно, как ей и полагается. Если правила нарушать, то возможны варианты. Есть определенные модели контроллеров и устройств, для которых мелкие «шалости» с терминаторами «сойдут с рук». Так, например, может быть прощен (или почти прощен) висящий конец без терминатора (если он не очень длинный). Устройства могут работать (ОС будет загружаться, диски читаться), но, возможно, с не всегда заметными сбоями. Правда, если используется ОС Windows NT, то заглянув в журнал регистрации событий (Event Log), можно увидеть «букет» красных фонариков, связанных с устройствами SCSI. «Пышность» этого букета будет зависеть от тяжести нарушений и «норова» используемых устройств. Есть модели, придерживающиеся «строгих правил», и при нарушении терминации устройства работать вообще не будут. Как поступать в каждом конкретном случае, наверное, дело инсталлятора — на «лишний» терминатор или кабель другой конфигурации может просто не хватить денег. Но теория, увы, такова.

5.2. Интерфейс Fibre Channel

Кроме параллельного интерфейса, SCSI-3 может использовать и последовательный интерфейс Fibre (Fiber) Channel, или FCAL (Fibre Channel Arbitrated Loop — кольцо волоконного канала с арбитражем), который занимает промежуточное положение между интерфейсами периферийных устройств (SCSI-3) и технологиями локальных сетей. Этот интерфейс может иметь как электрическую (коаксиальный кабель), так и оптоволоконную реализацию. В обоих случаях частота 1 ГГц обеспечивает скорость передачи данных 100 Мбайт/с. Медный кабель допускает длину шины до 30 м, оптический — до 10 км. Здесь используется иной протокольный и физический уровни интерфейса и имеется возможность подключения к шине до 126 устройств (а не 8 или 16, как для параллельного интерфейса). Для двухточечного соединения возможен полнодуплексный режим (200 Мбайт/с), что невозможно в обычных параллельных шинах. Недавно фирма Adaptec выпустила адаптер со скоростью 2 Гбит/с (и оптика, и медь), обратно совместимый с обычным (1 Гбит/с). В полнодуплексном режиме достигается суммарная пропускная способность 400 Мбайт/с. В кольцо может объединяться до 126 узлов, длина кольца может достигать 10 км. По организации кольцо напоминает FDDI — все узлы собираются в замкнутую цепочку и транслируют приходящие кадры дальше по кольцу. Синхронизация передатчика каждого узла автономна, а для компенсации расхождения частот синхронизации используются межкадровые слова-заполнители, часть из которых может периодически отбрасываться или вводиться дополнительно при трансляции. Для обеспечения надежной передачи применяется кодирование 8В/10B, для скорости 100 Мбайт/с с учетом накладных расходов на обрамление кадров требуется битовая скорость в линии 1,0625 Гбит/с. Архитектурная модель FCAL состоит из пяти уровней FC-0…FC-4, нижний (FC-0) определяет среду передачи (оптоволокно или твинаксиальный кабель) и физический интерфейс. Верхний уровень (FC-4) определяет протоколы отображения, относящиеся как к интерфейсам периферийных устройств (SCSI и некоторые другие), так и к сетям (802.2 и IP). Информация по кольцу передается кадрами размером 36-2148 байт. Обмен данными между устройствами возможен как с установлением соединений, так и без них. Одновременно может быть открыто множество соединений, причем относящихся к разным протоколам (например, SCSI и IP). Аппаратура Fibre Channel включает интерфейсные адаптеры, концентраторы, коммутаторы и маршрутизаторы. Интерфейсные адаптеры представляют собой карты для компьютеров (для высокопроизводительных шин, например PCI). С интерфейсом FCAL выпускаются устройства хранения данных (дисковые и ленточные накопители, массивы накопителей). Концентраторы для FCAL в принципе необязательны, но они позволяют организовать кольцо на звездообразной топологии и обеспечить обход отказавших (отключенных) узлов — без них кольцо становится уязвимым при отказе линии или устройства. Коммутаторы (как, например, в технологии Ethernet) позволяют для группы подключенных устройств организовывать соединения «каждый с каждым», что эффективно, например, в случае разделения (совместного использования) несколькими серверами нескольких устройств хранения. Маршрутизаторы или мосты позволяют соединять FCAL с другими средами передачи информации (например, с классическим интерфейсом SCSI или со средами локальных сетей). В настоящее время FCAL применяется для подключения устройств внешней памяти к серверам, когда требуется высокая производительность и значительное удаление устройств друг от друга. В принципе, FCAL позволяет организовывать разделение ресурсов, обеспечивая и резервирование линий связи, но здесь пока имеются сложности на уровне операционных систем.

5.3. Хост-адаптер SCSI

Хост-адаптер является важнейшим узлом интерфейса, определяющим производительность системы SCSI. В его задачу входит передача данных между хостом (программой, исполняемой центральным процессором) и другими устройствами, подключенными к шине, по протоколам вышеописанных физических интерфейсов. Структуры передаваемых блоков данных и команды устройств стандартизованы, их описание приводится в литературе [4, 9]. Однако архитектуры и программные модели адаптеров не стандартизованы (в отличие, например, от адаптеров ATА). Существует широкий спектр адаптеров, к простейшим можно подключать только устройства, некритичные к производительности. Такие адаптеры могут входить, например, в комплект поставки сканеров, а подключение к ним диска может оказаться невозможным. Высокопроизводительные адаптеры имеют собственный специализированный процессор, большой объем буферной памяти и используют высокоэффективные режимы прямого управления шиной для доступа к памяти компьютера. Адаптеры SCSI существуют для всех шин расширения (ISA, EISA, MCA, PCI, VLB, PCMCIA, CardBus), шин USB и FireWire и для LPT-порта. Ряд системных плат имеют встроенный SCSI-адаптер, подключенный к одной из локальных шин. При выборе интерфейса, к которому подключается хост-адаптер, учитывайте производительность — интерфейс не должен стать узким местом при обмене с высокопроизводительными устройствами SCSI. Наибольшую эффективность имеют хост-адаптеры для шины PCI. Конечно, за мощный адаптер для сервера приходится платить — его цена может превышать цену рядового настольного компьютера. Еще дороже хост-адаптеры с встроенными контроллерами RAID-массивов, которые содержат мощный RISC-процессор и большой объем локальной памяти.

Конфигурирование хост-адаптеров с точки зрения шины SCSI не отличается от конфигурирования других устройств. Для современных адаптеров вместо джамперов используется программное конфигурирование. Утилита конфигурирования обычно входит в расширение BIOS, установленное на плате адаптера, и приглашение к ее вызову выводится на экран во время теста POST.

Как и всякая карта расширения, хост-адаптер должен быть сконфигурирован с точки зрения шины расширения, к которой он подключается. Системные ресурсы для шинного SCSI-адаптера включают:

♦ область памяти для расширения ROM BIOS, необходимого для поддержки конфигурирования устройств и дисковых функций (если в системе установлено несколько однотипных хост-адаптеров, для них используется ROM BIOS с одного адаптера, а разнотипные хост-адаптеры не всегда могут работать вместе);

♦ область разделяемой буферной памяти;

♦ область портов ввода-вывода (I/O port);

♦ IRQ — запрос прерывания;

♦ DMA — канал прямого доступ к памяти (для шин ISA/EISA), часто используемый для захвата управления шиной (bus mastering).

Всем устройствам SCSI, в том числе и хост-адаптеру, требуются специальные драйверы. Базовый драйвер дисковых устройств входит в BIOS хост-адаптера; он обычно эмулирует трехмерную адресацию дискового сервиса Int 13h. Расширения, например ASPI (Advanced SCSI Programming Interface), загружаются отдельно. От драйверов сильно зависит производительность устройств SCSI. «Умное» ПО способно эффективно загружать работой устройства, а иногда и «срезать углы» — выполнять копирование данных между устройствами без выхода на системную шину компьютера. Наиболее предпочтительны драйверы, работающие в режиме прямого управления шиной (bus mastering); их применение позволяет реализовать все преимущества SCSI в многозадачных системах.

5.4. Управление интерфейсом и выполнение команд

Для управления интерфейсом служит система сообщений — Message System, которыми обмениваются ИУ и ЦУ. Обмен происходит в фазах Message IN/OUT (см. выше), в одной фазе может передаваться несколько сообщений.

С помощью сообщений согласуются параметры синхронного режима и разрядность данных. Процесс согласования синхронного обмена называется Synchronous Negotiation. Устройство, запрашивающее синхронный обмен, посылает сообщение Synchronous Data Transfer Request с указанием допустимого периода цикла и отставания REQ/ACK. Если другой участник обмена поддерживает синхронный режим, он предложит свои параметры. Согласованными параметрами будут максимальный период и минимальное отставание (нулевое отставание эквивалентно асинхронному режиму). Выбранный режим будет относиться только к фазам передачи между данной парой устройств. Отвергнутое сообщение является требованием асинхронного режима. Поскольку старые хост-адаптеры не поддерживали согласование синхронного режима, на ЦУ запрос синхронного режима может быть заблокирован. О возможности работы в синхронном режиме хост может узнать, послав команды Request Sense и Inquiry.

Разрядность передач согласуется аналогично посредством сообщений Wide Data Transfer Request. Согласованные режимы будут действовать до сброса устройств по сообщению Bus Device Reset или «жесткого» сброса, что приведет к установке предопределенных режимов по включению. Согласование режимов не должно инициироваться в каждом процессе, поскольку затраты времени на эту процедуру сводят на нет выигрыш в производительности.

Система команд SCSI включает общие команды, применимые для устройств всех классов, и специфические для каждого класса. Любое SCSI-устройство должно поддерживать обязательные команды общего набора и своего класса, чем обеспечивается высокий уровень совместимости. Команда передается ИУ в ЦУ через блок дескриптора команды (command descriptor block), посылаемый в фазе Command. Некоторые команды сопровождаются блоком параметров, следующим за блоком дескриптора в фазе Data. Форматы блоков стандартизованы; длина блока, определяемая кодом операции (первым байтом блока), может составлять б, 10 или 12 байт.

Рассмотрим процесс на шине SCSI на примере одиночной команды чтения Read. ИУ имеет активный набор указателей и несколько сохраненных наборов, по одному на каждый из допустимого числа одновременных конкурирующих процессов. ИУ восстанавливает указатели процесса в активный набор и, выиграв арбитраж, выбирает ЦУ. Как только ЦУ выбрано, оно берет на себя управление процессом. В фазе Selection ИУ вводит сигнал ATN#, сообщая о намерении послать сообщение Identify с указанием адресуемого ЛУ. ЦУ переходит в фазу Command и принимает блок дескриптора команды Read. Интерпретировав команду, ЦУ переходит в фазу Data IN, передает запрошенные данные, затем переводится в фазу Status и посылает состояние Good. Затем в фазе Message IN устройство посылает сообщение Command Complete, после чего освобождает шину (фаза Bus Free). Процесс завершен.

Рассмотрим тот же пример, но при условии отключения от шины (Disconnect) в процессе выполнения команды. Если устройство, получив команду Read, определит, что для получения затребованных данных необходимо много времени, оно освободит шину, послав сообщение Disconnect. Как только требуемые данные готовы в ЦУ, оно, выиграв арбитраж, выберет ИУ (в фазе Reselect) и в фазе Message IN пошлет ему сообщение Identify. ИУ вернет соответствующий набор указателей в активное состояние и продолжит выполнение процесса, как описано выше. Если ЦУ хочет отсоединиться, когда часть данных уже передана (например, головка диска дошла до конца цилиндра и требуется время на позиционирование), оно посылает сообщение Save Data Pointer, а затем — Disconnect. После повторного соединения передача данных возобновится с точки, определенной последним сохраненным значением указателя. Если произошла ошибка или исключение, ЦУ может повторить обмен данными, послав сообщение Restore Pointers или отсоединившись без сообщения Save Data Pointers.
