Разобраться с нумерацией устройств и полученных ими линий прерываний на конкретной плате можно просто: устанавливать одну карту PCI поочередно в каждый из слотов (отключая питание) и смотреть на сообщения об обнаруженных устройствах PCI, выводимых на дисплей в конце теста POST. В этих сообщениях будут фигурировать и устройства PCI, установленные непосредственно на системной плате (и не отключенные параметрами CMOS Setup).

Но чтобы не было иллюзий простоты и прозрачности, отметим, что «особо умные» операционные системы (Windows) не довольствуются полученными назначениями номеров прерывании и изменяют их по своему усмотрению (что никак не может отразиться на разделяемости линий).

6.2.2. Протокол шины PCI

В каждой транзакции (обмене по шине) участвуют два устройства — инициатор (initiator) обмена, он же ведущее (master) устройство, и целевое (target) устройство (ЦУ), оно же ведомое (slave). Шина PCI все транзакции трактует как пакетные: каждая транзакция начинается фазой адреса, за которой может следовать одна или несколько фаз данных. Состав и назначение интерфейсных сигналов шины приведены в табл. 6.11.

Таблица 6.11. Сигналы шины PCI

Сигнал	Назначение
AD[31:0]	Address/Data — мультиплексированная шина адреса/данных. В начале транзакции передается адрес, в последующих тактах — данные
C/BE[3:0]#	Command/Byte Enable — команда/разрешение обращения к байтам. Команда, определяющая тип очередного цикла шины, задается четырехбитным кодом в фазе адреса
FRAME#	Кадр. Введением сигнала отмечается начало транзакции (фаза адреса), снятие сигнала указывает на то, что последующий цикл передачи данных является последним в транзакции
DEVSEL#	Device Select — устройство выбрано (ответ ЦУ на адресованную к нему транзакцию)
IRDY#	Initiator Ready — готовность ведущего устройства к обмену данными
TRDY#	Target Ready — готовность ЦУ к обмену данными
STOP#	Запрос ЦУ к ведущему устройству на остановку текущей транзакции
LOCK#	Сигнал захвата шины для обеспечения целостного выполнения операции. Используется мостом, которому для выполнения одной операции требуется выполнить несколько транзакций PCI
REQ#	Request — запрос от ведущего устройства на захват шины
GNT#	Grant — предоставление ведущему устройству управления шиной
PAR	Parity — общий бит паритета для линий AD[31:0] и C/BE[3:0]#
PERR#	Parity Error — сигнал об ошибке паритета (для всех циклов, кроме специальных). Вырабатывается любым устройством, обнаружившим ошибку
PME#	Power Management Event — сигнал о событиях, вызывающих изменение режима потребления (дополнительный сигнал, введенный в PCI 2.2)
CLKRUN#	Clock running — шина работает на номинальной частоте синхронизации. Снятие сигнала означает замедление или остановку синхронизации с целью снижения потребления (для мобильных применений)
PRSNT[1,2]#	Present — индикаторы присутствия платы, кодирующие запрос потребляемой мощности. На карте расширения одна или две линии индикаторов соединяются с шиной GND, что воспринимается системной платой
RST#	Reset — сброс всех регистров в начальное состояние
IDSEL	Initialization Device Select — выбор устройства в циклах конфигурационного считывания и записи
SERR#	System Error — системная ошибка. Ошибка паритета адреса данных в специальном цикле или иная катастрофическая ошибка, обнаруженная устройством. Активизируется любым устройством PCI и вызывает NMI
REQ64#	Request 64 bit — запрос на 64-битный обмен. Сигнал вводится 64-битным инициатором, по времени он совпадает с сигналом FRAME#. Во время окончания сброса (сигналом RST#) сигнализирует 64-битному устройству о том, что оно подключено к 64-битной шине. Если 64-битное устройство не обнаружит этого сигнала, оно должно переконфигурироваться на 32-битный режим, отключив буферные схемы старших байтов
ACK64#	Подтверждение 64-битного обмена. Сигнал вводится 64-битным ЦУ, опознавшим свой адрес, одновременно с DEVSEL#. Отсутствие этого подтверждения заставит инициатор выполнять обмен с 32-битной разрядностью
INTA#, INTB#, INTC#, INTD#	Interrupt А, В, С, D — линии запросов прерывания, чувствительность к уровню, активный уровень — низкий, что допускает разделяемость (совместное использование) линий
CLK	Clock — тактовая частота шины. Должна лежать в пределах 20–33 МГц, в PCI2.1 — до 66 МГц
M66EN	66MHz Enable — разрешение частоты синхронизации до 66 МГц
SDONE	Snoop Done — сигнал завершенности цикла слежения для текущей транзакции. Низкий уровень указывает на незавершенность цикла слежения за когерентностью памяти и кэша. Необязательный сигнал, используется только устройствами шины с кэшируемой памятью
SBO#	Snoop Backoff — попадание текущего обращения к памяти абонента шины в модифицированную строку кэша. Необязательный сигнал, используется только абонентами шины с кэшируемой памятью при алгоритме обратной записи
TCK	Test Clock — синхронизация тестового интерфейса JTAG
TDI	Test Data Input — входные данные тестового интерфейса JTAG
TDO	Test Data Output — выходные данные тестового интерфейса JTAG
TMS	Test Mode Select — выбор режима для тестового интерфейса JTAG
TRST	Test Logic Reset — сброс тестовой логики

В каждый момент времени шиной может управлять только одно ведущее устройство, получившее на это право от арбитра. Каждое ведущее устройство имеет пару сигналов — REQ# для запроса на управление шиной и GNT# для подтверждения предоставления управления шиной. Устройство может начинать транзакцию (устанавливать сигнал FRAME#) только при активном полученном сигнале GNT#. Снятие сигнала GNT# не позволяет устройству начать следующую транзакцию, а при определенных условиях (см. ниже) заставляет прекратить начатую транзакцию. Арбитражем запросов на использование шины занимается специальный узел, входящий в чипсет системной платы. Схема приоритетов (фиксированный, циклический, комбинированный) определяется программированием арбитра.

Для адреса и данных используются общие мультиплексированные линии AD. Четыре мультиплексированные линии С/BE[3:0] обеспечивают кодирование команд в фазе адреса и разрешения байт в фазе данных. В начале транзакции ведущее устройство активизирует сигнал FRAME#, по шине AD передает целевой адрес, а по линиям С/BE# — информацию о типе транзакции (команде). Адресованное ЦУ отзывается сигналом DEVSEL#. Ведущее устройство указывает на свою готовность к обмену данными сигналом IRDY#, эта готовность может быть выставлена и раньше получения DEVSEL#. Когда к обмену данными будет готово и ЦУ, оно установит сигнал TRDY#. Данные по шине AD передаются только при одновременном наличии сигналов IRDY# и TRDY#. С помощью этих сигналов ведущее устройство и ЦУ согласуют свои скорости, вводя такты ожидания. На рис. 6.7 приведена временная диаграмма обмена, в которой и ведущее устройство, и ЦУ вводят такты ожидания. Если бы они оба ввели сигналы готовности в конце фазы адреса и не снимали их до конца обмена, то в каждом такте после фазы адреса передавались бы по 32 бита данных, что обеспечило бы выход на предельную производительность обмена.

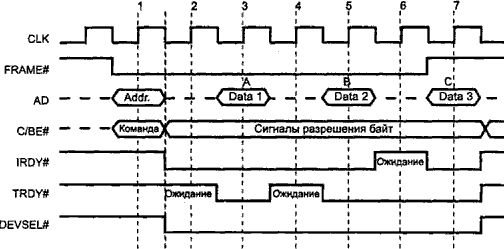

Рис. 6.7. Цикл обмена на шине PCI

Количество фаз данных в пакете явно не указывается, но перед последней фазой данных ведущее устройство при введенном сигнале IRDY# снимает сигнал FRAME#. В одиночных транзакциях сигнал FRAME# активен лишь один такт. Если устройство не поддерживает пакетные транзакции в ведомом режиме, то оно должно потребовать прекращения пакетной транзакции во время первой фазы данных (введя сигнал STOP# одновременно с TRDY#). В ответ на это ведущее устройство завершит данную транзакцию и продолжит обмен последующей транзакцией с новым значением адреса. После последней фазы данных ведущее устройство снимает сигнал IRDY#, и шина переходит в состояние покоя (PCI Idle) — оба сигнала FRAME# и IRDY# находятся в пассивном состоянии. Инициатор может начать следующую транзакцию и без такта покоя, введя FRAME# одновременно со снятием IRDY#. Такие быстрые смежные транзакции (Fast Back-to-Back) могут быть обращены как к одному, так и к разным ЦУ. Первый тип поддерживается всеми устройствами PCI, выступающими в роли ЦУ. На поддержку второго типа (она необязательна) указывает бит 7 регистра состояния (см. п. 6.2.12). Инициатору разрешают (если он умеет) использовать быстрые смежные транзакции с разными устройствами (битом 9 регистра команд), только если все агенты шины допускают быстрые обращения.

Шина позволяет уменьшить мощность (ток), потребляемую устройствами, ценой снижения производительности, применяя пошаговое переключение линий AD[31:0] и PAR (address/data stepping). Здесь возможны два варианта.

♦ Плавный шаг (continuous stepping) — начало формирования сигналов слабо точными формирователями за несколько тактов до введения сигнала-квалификатора действительной информации (FRAME# в фазе адреса, IRDY# или TRDY# в фазе данных). За эти несколько тактов сигналы «доползут» до требуемого значения при меньшем токе.

♦ Дискретный шаг (diskrete stepping) — нормальные формирователи срабатывают не все сразу, а группами (например, побайтно), в каждом такте по группе. При этом снижаются броски тока, поскольку одновременно переключается меньше формирователей.

Устройство само может и не пользоваться этими возможностями (см. бит 7 регистра команд), но должно «понимать» такие циклы. Задерживая сигнал FRAME#, устройство рискует потерять право доступа к шине, если арбитр получит запрос от более приоритетного устройства.

Протокол квитирования обеспечивает надежность обмена — ведущее устройство всегда получает информацию об отработке транзакции ЦУ. Средством повышения надежности (достоверности) является применение контроля паритета: линии AD[31:0] и С/BE[3:0]# и в фазе адреса, и в фазе данных защищены битом паритета PAR (количество единичных бит этих линий, включая PAR, должно быть четным). Действительное значение PAR появляется на шине с задержкой в один такт относительно линий AD и С/BE#. При обнаружении ошибки ЦУ вырабатывается сигнал PERR# (со сдвигом на такт после действительности бита паритета). В подсчете паритета при передаче данных учитываются все байты, включая и недействительные (отмеченные высоким уровнем сигнала С/ВЕх#). Состояние бит, даже и в недействительных байтах данных, во время фазы данных должно оставаться стабильным.

Каждая транзакция на шине должна быть завершена планово или прекращена, при этом шина должна перейти в состояние покоя (сигналы FRAME# и IRDY# пассивны). Завершение транзакции выполняется либо по инициативе ведущего устройства, либо по инициативе ПУ.

Ведущее устройство может завершить транзакцию одним из следующих способов.

♦ Нормальное завершение (Completion) выполняется по окончании обмена данными.

♦ Завершение по тайм-ауту (Time-out) происходит, когда во время транзакции у ведущего устройства отбирают право на управление шиной (снятием сигнала GNT#) и истекает время, указанное в его таймере Latency Timer. Это может случиться, если адресованное ЦУ оказалось непредвиденно медленным или запланирована слишком длинная транзакция. Короткие транзакции (с одной-двумя фазами данных) даже в случае снятия сигнала GNT# и срабатывания таймера завершаются нормально.

♦ Транзакция отвергается (Master-Abort), когда в течение заданного времени ведущее устройство не получает ответа ЦУ (DEVSEL#).

Транзакция может быть прекращена по инициативе ЦУ; для этого оно может ввести сигнал STOP#. Возможны три типа прекращения.

♦ Повтор (Retry) — сигнал STOP# вводится при пассивном сигнале TRDY# до первой фазы данных. Эта ситуация возникает, когда ЦУ из-за внутренней занятости не успевает выдать первые данные в положенный срок (16 тактов). Повтор является указанием ведущему устройству на необходимость нового запуска той же транзакции.
