Аппаратные интерфейсы ПК. Энциклопедия

Во время протокола изоляции карты не имеют права удлинять шинные циклы с помощью сигнала IOCHRDY, поскольку это привело бы к неопределенности результатов наблюдения за «соседями». В других режимах этот сигнал может быть использован без особых ограничений.

Программа конфигурирования проверяет данные, возвращаемые во время всех пар циклов чтения, и побитно собирает прочитанный идентификатор. Если в паре приняты байты 55h и AAh, то соответствующий бит считается единичным, в других случаях он считается нулевым. При приеме идентификатора программа подсчитывает контрольную сумму и сравнивает ее с принятой. Несовпадение контрольной суммы или отсутствие среди принятых байт 55h и AAh указывает на то, что выбранный адрес порта READ_DATA конфликтует с каким-либо устройством. Тогда программа пробует произвести итерацию, переместив адрес порта READ_DATA в допустимом диапазоне адресов. Если при переборе нескольких возможных адресов не удается считать корректный идентификатор, то принимается решение об отсутствии карт PnP в системе (вообще или с неназначенными номерами CSN).

Программа должна обеспечивать задержку 1 мс после подачи ключа перед первой парой чтений и 250 мкс между парами чтений. Это дает карте время для доступа к информации, которая может храниться и в медленных устройствах энергонезависимой памяти.

Итак, по завершении протокола изоляции программное обеспечение имеет список идентификаторов обнаруженных карт и присвоенных им селективных номеров, сообщенных и самим картам. Далее общение программы с каждой картой идет по ее селективному номеру CSN, фигурирующему в командах PnP. Нулевой CSN присваивается картам по программному или аппаратному сбросу и используется как широковещательный адрес.

Конфигурирование карт

Конфигурирование карт выполняется обращениями к регистрам PnP. Обращения к регистрам PnP представляют собой операции записи или чтения портов ввода-вывода по адресам WRITE_DATA или READ_DATA соответственно. При этом для указания конкретного регистра PnP используется индекс — номер этого регистра, предварительно записанный в регистр ADDRESS.

Каждая карта имеет стандартный набор регистров PnP, причем часть из них относится к карте в целом, а часть — к каждому логическому устройству, входящему в карту. Архитектура PnP поддерживает концепцию многофункциональности, согласно которой каждая карта может включать в себя несколько логических устройств. В любой момент времени в индексном пространстве регистров PnP отображаются стандартные регистры управления картой (см. ниже) и регистры только одного логического устройства (рис. 6.6). Выбор логического устройства, с которым производится общение, осуществляется записью в регистр Logical Device Number, входящий в группу управляющих регистров карты.

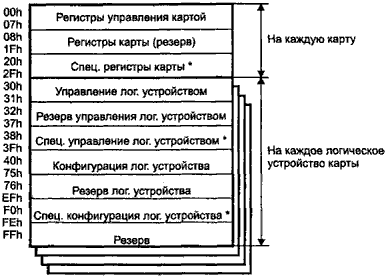

Рис. 6.6. Конфигурационные регистры PnP (* — определяется разработчиком)

Все логические устройства карт PnP должны обеспечивать, по крайней мере, минимальную функциональность:

♦ регистры ресурсов при чтении должны отражать фактические текущие на стройки;

♦ бит активации при чтении должен отражать реальное состояние активности устройства на шине ISA;

♦ если программа пытается «навязать» карте конфигурацию, не поддерживаемую устройством, это устройство не должно активироваться и, соответственно, при чтении его флаг активации должен быть сброшен.

Для адресации к карте и ее логическим устройствам, а также для чтения конфигурационной информации используются стандартные регистры управления картой (табл. 6.8).

Таблица 6.8. Стандартные регистры управления картой PnP

Имя	Индекс и тип	Назначение
Set RD_DATA Port	00H, WO	Установка адреса порта для чтения. Биты [7:0] задают значение бит [9:2] адреса порта READ_DATA. Только для записи
Serial Isolation	01h, RO	Чтение этого регистра в состоянии Isolation приводит к побитному анализу идентификатора
Config Control	02h, WO	Бит [2] — сброс CSN в 0. Бит [1] — возвращение в состояние Wait for Key. Бит [0] — сброс всех логических устройств и перевод конфигурационных регистров в состояние включения питания, но с сохранением номера CSN. Биты не запоминаются, так что необходимости в их программном сбросе нет
Wake[CSN]	03h, WO	Запись в этот регистр приведет карту, у которой номер CSN совпадает с записываемым байтом, к переходу из состояния Sleep в состояние Config (если данные не нулевые). Запись нулевого байта переводит все карты с неназначенным номером CSN в состояние Isolation. Указатель последовательно считываемых байт сбрасывается
Resource Data	04h, RO	Чтение этого регистра возвращает очередной байт информации о ресурсах. Перед чтением должен опрашиваться регистр Status
Status	05h, RO	Регистр состояния. Единичное значение бита [0] указывает на возможность чтения очередного байта ресурсов
Card Select Number	06h, RW	Регистр хранения селективного номера CSN, обеспечивающего выбор конкретной карты командой Wake[CSN]. Обнуляется по включению питания и аппаратному сбросу
Logical Device Number	07h, RW	Выбор текущего логического устройства, к которому относятся все операции по обмену конфигурационной информацией, проверки диапазона адресов ввода-вывода и активации. Если карта имеет только одно устройство, регистр допускает только чтение и всегда имеет нулевое значение
Card Level Резерв	08h-1Fh	Зарезервированы на будущее
Card Level, Vendor Defined	20h-2Fh	Используются по усмотрению производителя

Конфигурирование карты начинается с команды WAKE[CSN] — записи байта CSN в регистр с индексом 3. Эта операция переводит карту с указанным номером CSN в состояние Config (конфигурирование), а остальные карты «засыпают» — переходят в состояние Sleep. Для конфигурируемой карты выполняются операции чтения ее конфигурационной информации (как карты в целом, так и логических устройств) и программирования используемых ресурсов. Программирование каждого логического устройства завершается установкой его бита активации, после чего логическое устройство активизируется на шине ISA (начнет реально использовать назначенные ресурсы). Программирование всей карты завершается переводом ее в состояние Wait for key (ожидание ключа). По окончании конфигурирования все карты PnP должны быть переведены в это состояние, и тогда их случайное реконфигурирование будет блокировано 32-байтным ключом.

Доступ к регистрам PnP через ключ возможен в любое время функционирования, однако запись в них должна производиться в полной уверенности о знании последствий. Возможно даже переназначение CSN «на ходу», но это требуется лишь в устройствах, допускающих «горячие» включения-выключения (что не приветствуется на шине ISA), док-станциях (Docking Stations) для подключения портативных компьютеров и системах управления энергопотреблением.

Стандартные регистры управления логическим устройством (табл. 6.9) используются для активации карт и проверки отсутствия конфликтов на шине ISA в выбранном диапазоне адресов ввода-вывода. Когда включен режим проверки конфликтов, на чтение по любому адресу установленного диапазона портов ввода-вывода логическое устройство отвечает байтом 55h или AAh в зависимости от состояния бита 0 регистра проверки. Естественно, что в рабочем режиме этот «автоответчик» должен быть отключен.

Таблица 6.9. Стандартные регистры управления логическим устройством PnP

Имя	Индекс и тип	Назначение
Activate	30h, RW	Регистр активации. Бит [0] единичным значением разрешает активность логического устройства на шине ISA. Биты [7:1] зарезервированы, при чтении должны возвращать нули. Перед активацией должна быть запрещена проверка диапазона адресов ввода-вывода
I/O Range Check	31h, RW	Регистр проверки диапазона адресов ввода-вывода. Биты [7:2] зарезервированы, при чтении должны возвращать нули. Бит [1] — разрешение режима проверки. Бит [0] — управление диагностическим ответом: 0 — ответ AAh, 1 — ответ 55h
Logical Device Control Резерв	32h-37h	Зарезервированы на будущее
Logical Device Control Vendor Defined	38h-3Fh	Используются по усмотрению производителя

Оперативные данные конфигурирования доступны через регистры логических устройств. Каждое логическое устройство имеет собственные дескрипторы используемых системных ресурсов.

♦ Обычные 24-битные (4) или 32-битные (4) дескрипторы памяти. Для неиспользуемого дескриптора памяти его поля базового адреса и длины должны быть нулевыми. Одна карта не может одновременно задействовать обычные (24-битные) и 32-битные дескрипторы памяти.

♦ Дескрипторы областей портов ввода-вывода (8). Для неиспользуемого дескриптора портов ввода-вывода его поле базового адреса должно быть нулевым. Размер области адресов определяется в блоке данных, считанном из регистра Resource Data.

♦ Дескрипторы запросов прерываний (2). Неиспользуемый селектор запроса прерывания должен быть нулевым (поскольку нулевой номер запроса недопустим — занят системным таймером). Для линии IRQ2/9 шины ISA применяют номер 9.

♦ Дескрипторы каналов прямого доступа к памяти. Неиспользуемый дескриптор канала прямого доступа должен иметь значение 4 (этот канал недоступен, по скольку задействован для каскадирования контроллеров).

Назначение регистров дескрипторов и их положение в индексном пространстве PnP раскрывает табл. 6.10.

Таблица 6.10. Регистры дескрипторов системных ресурсов логических устройств PnP

Индекс и тип	Назначение
40h-5Fh — обычные (24-битные) дескрипторы памяти
40h, RW	Дескриптор памяти 0: базовый адрес памяти, биты [23:16]
41h, RW	Дескриптор памяти 0: базовый адрес памяти, биты [15:8]
42h, RW	Дескриптор памяти 0: управление. Бит [1] — режим обращения: 0–8 бит, 1 — 16 бит. Бит [0] (RO) — способ задания диапазона: 0 — следующее поле воспринимается как маска адреса, 1 —как старший адрес
43h, RW	Дескриптор памяти 0: маска или максимальный адрес области, биты [23:16]. Единичное значение бита в маске указывает, что соответствующий бит адреса участвует в дешифрации адреса области памяти (старшие биты); нулевое — бит адреса используется для адресации в пределах выделенной области)
44h, RW	Дескриптор памяти 0: маска или максимальный адрес области, биты [15:8]
45h-47h	Заполнитель (зарезервировано)
48h-4Ch	Дескриптор памяти 1 (аналогично предыдущему)
4Dh-4Fh	Заполнитель (зарезервировано)
50h-54h	Дескриптор памяти 2 (аналогично предыдущему)
55h-57h	Заполнитель (зарезервировано)
58h-5Ch	Дескриптор памяти 3 (аналогично предыдущему)
5Dh-5Fh	Заполнитель (зарезервировано)
60h-6Fh — дескрипторы пространства ввода-вывода
60h, RW	Дескриптор портов 0: базовый адрес, биты [15:8]. Если логическое устройство использует только 10-битное декодирование адреса, биты [15:10] могут игнорироваться
61h, RW	Дескриптор портов 0: базовый адрес, биты [7:0]
62h-63h, RW	Дескриптор портов 1 (аналогично предыдущему)
64h-65h, RW	Дескриптор портов 2 (аналогично предыдущему)
66h-67h, RW	Дескриптор портов 3 (аналогично предыдущему)
68h-69h, RW	Дескриптор портов 4 (аналогично предыдущему)
6Ah-6Bh, RW	Дескриптор портов 5 (аналогично предыдущему)
6Ch-6Dh, RW	Дескриптор портов 6 (аналогично предыдущему)
6Eh-6Fh, RW	Дескриптор портов 7 (аналогично предыдущему)
70h-73h — дескрипторы запросов прерываний
70h, RW	Селектор запроса прерывания 0. Биты [3:0] задают номер IRQ для Interrupt 0
71h, RW	Тип сигнала запроса прерывания 0. Бит[1] — активный уровень: 1 — высокий, 0 — низкий. Бит[0] — тип: 1 — уровень, 0 — перепад. Если карта поддерживает только один тип сигнала, регистр может быть типа RO
72h, 73h RW	Селектор и тип запроса прерывания 1 (аналогично предыдущему)
74h-75h — дескрипторы каналов прямого доступа
74h, RW	Селектор 0 канала DMA. Биты [2:0] задают номер используемого канала (001 — DMA0…, 111 — DMA7)
75h, RW	Селектор 1 канала DMA (аналогично предыдущему)
76h-A8h — 32-битные дескрипторы памяти
76h, RW	32-битный дескриптор памяти 0: базовый адрес памяти, биты [31:24]
77h, RW	32-битный дескриптор памяти 0: базовый адрес памяти, биты [23:16]
78h, RW	32-битный дескриптор памяти 0: базовый адрес памяти, биты [15:8]
79h, RW	32-битный дескриптор памяти 0: базовый адрес памяти, биты [7:0]
7Ah, RW	32-битный дескриптор памяти 0: управление. Биты [7:3] — зарезервированы, при чтении должны возвращать нули. Биты [2:1] — управление доступом: 00 — 8-битная память, 01 — 16-битная память, 10 — зарезервировано, 11 — 32-битная память. Бит [0] (RO) — способ задания диапазона: 0 — следующее поле воспринимается как размер области, 1 — следующее поле воспринимается как старший адрес
7Bh, RW	32-битный дескриптор памяти 0: размер или старший адрес области, биты [31:24]
7Ch, RW	32-битный дескриптор памяти 0: размер или старший адрес области, биты [23:16]
7Dh, RW	32-битный дескриптор памяти 0: размер или старший адрес области, биты [15:8]
7Eh, RW	32-битный дескриптор памяти 0: размер или старший адрес области, биты [7:0]
7Fh	Заполнитель (зарезервировано)
80h-88h	32-битный дескриптор памяти 1
89h-8Fh	Заполнитель (зарезервировано)
90h-98h	32-битный дескриптор памяти 2
99h-9Fh	Заполнитель (зарезервировано)
A0h-A8h	32-битный дескриптор памяти 3
