8.2.3. Мышь Bus Mouse

Bus Mouse (шинная мышь) — вариант, применявшийся в первых мышах. Здесь мышь содержит только датчики и кнопки, а обработка их сигналов производится на специализированной плате адаптера (обычно ISA). Кабель 9- проводный, разъем специальный (рис. 8.4), хотя на первый взгляд и напоминающий разъем PS/2-Mouse. Главный недостаток такой системы заключается в том, что адаптер занимает слот системной шины, адреса ввода- вывода и линию запроса прерывания. Иногда встречались мультипортовые карты ISA (COM-, LPT- и GAME-порты), на которых установлен и адаптер Bus Mouse. Поскольку компания Microsoft одна из первых выпустила такую мышь, снабдив ее своим логотипом, с понятием Bus Mouse иногда отождествляют и MS-Mouse, хотя последние могут иметь любой из трех видов интерфейсов.

Рис. 8.4. Разъем Bus Mouse

8.3. Интерфейсы принтеров и плоттеров

Современные принтеры, печатающие графические изображения (в том числе и текст в графическом режиме) с высоким разрешением, требуют высокоскоростной передачи данных по внешнему интерфейсу. Большинство принтеров имеют традиционный параллельный интерфейс Centronics или более производительный IEEE 1284, что позволяет достигать скоростей передачи 0,15-2 Мбайт/с, в зависимости от производительности компьютера и выбранного режима передачи (см. ниже). Эти же интерфейсы используются и в плоттерах.

Для подключения принтера с параллельным интерфейсом используется LPT-порт в различных модификациях, от традиционного SPP-порта до теперь уже стандартного и эффективного IEEE 1284 (см. п. 1.3).

Поначалу все принтеры с параллельным интерфейсом обязательно поддерживали протокол Centronics, а более «продвинутые» вдобавок могли работать и в режиме ECP, поддерживая согласование режимов по IEEE 1284. Их инсталляционные программы старались установить драйверы «продвинутых» режимов, если того позволяла ОС и возможности LPT-порта. Теперь ситуация изменилась, и появились принтеры с параллельным интерфейсом, не поддерживающие Centronics. При инсталляции они требуют подключения по «двунаправленному интерфейсу» IEEE 1284 (обычно режим ECP), и через LPT-порт в режиме SPP они работать отказываются. С такими принтерами в среде MS DOS без специальных драйверов работать невозможно.

В некоторых принтерах используется последовательный интерфейс RS-232C, RS-422 или «токовая петля», но здесь теоретический предел скорости около 11 Кбайт/с (115 Кбит/с), а практически она едва достигает 1 Кбайт/с (9600 бит/с). Эти принтеры можно подключать к СОМ-порту непосредственно или через адаптер — преобразователь уровня сигналов.

В последнее время стали чаще применять шину USB, однако этот переход не так уж безоблачен: шина USB поддерживается не всеми ОС. Старые приложения (ведь не всегда есть необходимость и возможность перехода на новые), работающие с принтером через функции BIOS Int 17h или непосредственно с регистрами LPT-порта, например для приглашения к подаче бланков, не могут работать с принтером USB даже в среде ОС, поддерживающих USB в полном объеме. Что касается скорости передачи данных, то у USB 1.0 со скоростью 12 Мбит/с скорость передачи данных отнюдь не достигает 1,5 Мбайт/с (12:8) хотя бы из-за накладных расходов шины. В USB 2.0, которая сейчас выходит на рынок, пиковая скорость может достигать 50 Кбайт/с (скорость в шине — 480 Мбит/с), что для принтера пока что более чем достаточно. Однако для этого и принтер, и компьютер должны поддерживать USB 2.0, и между ними не должно быть старых (USB 1.0) хабов.

Принтеры могут иметь интерфейс SCSI (редкий вариант), а также подключаться не к компьютеру, а к локальной сети по интерфейсу Ethernet (10 или 100 Мбит/с). Такое подключение удобно для принтеров коллективного пользования, и при грамотно построенной сети оно не доставляет забот пользователям. Шина Fire Wire для принтеров применяется пока очень сдержанно.

8.3.1. Параллельные интерфейсы — Centronics, IEEE 1284, ИРПР

Параллельный интерфейс Centronics ориентирован на передачу потока байт данных к принтеру и прием сигналов состояния принтера. Этот интерфейс поддерживается всеми LPT-портами компьютеров. Его отечественным аналогом является интерфейс ИРПР-М. Понятие «Centronics» относится как к набору сигналов и протоколу взаимодействия, так и к 36-контактному разъему на принтерах. Назначение сигналов интерфейса приведено в табл. 8.3, а временные диаграммы обмена с принтером показаны на рис. 8.5.

Таблица 8.3. Сигналы интерфейса Centronics

Сигнал	I/O¹	Контакт	Назначение
Strobe#	I	1	Строб данных. Данные фиксируются по низкому уровню сигнала
Data [0:7]	I	2-9	Линии данных. Data 0 (контакт 2) — младший бит
Ack#	O	10	Acknowledge — импульс подтверждения приема байта (запрос на прием следующего). Может использоваться для формирования запроса прерывания
Busy	O	11	Занято. Прием данных возможен только при низком уровне сигнала
PaperEnd	O	12	Высокий уровень сигнализирует о конце бумаги
Select	O	13	Сигнализирует о включении принтера (обычно в принтере соединяется резистором с цепью + 5 В)
Auto LF#	I	14	Автоматический перевод строки. При низком уровне принтер, получив символ CR (Carriage Return — возврат каретки), автоматически выполняет и функцию LF (Line Feed — перевод строки)
Error#	O	32	Ошибка: конец бумаги, состояние OFF-Line или внутренняя ошибка принтера
Init#	I	31	Инициализация: сброс в режим параметров умолчания, возврат к началу строки и страницы
Select In#	I	36	Выбор принтера (низким уровнем). При высоком уровне принтер не воспринимает остальные сигналы интерфейса
GND	–	19-30, 33	Общий провод интерфейса

¹ I/O задает направление (вход или выход) применительно к принтеру.

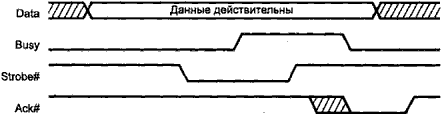

Рис. 8.5. Передача данных по протоколу Centronics

Передача данных начинается с проверки готовности принтера — состояния линии Busy. Строб данных может быть коротким — доли микросекунды, и порт заканчивает его формирование, не обращая внимания на сигнал Busy. Во время строба данные должны быть действительными. Подтверждением приема байта (символа) является сигнал Ack#, который вырабатывается после приема строба через неопределенное время (за это время принтер может выполнять какую-либо длительную операцию, например прогон бумаги). Импульс Ack# является запросом принтера на прием следующего байта, его задействуют для формирования сигнала прерывания от порта принтера. Если прерывания не используются, то сигнал Ack# игнорируется и весь обмен управляется парой сигналов Strobe# и Busy. Свое состояние принтер может сообщить порту по линиям Select, Error#, PaperEnd — по ним можно определить, включен ли принтер, исправен ли он и есть ли бумага. Формированием импульса на линии Init# принтер можно проинициализировать (при этом он очистит и весь свой буфер данных). Режимом автоматического перевода строки, как правило, не пользуются, и сигнал AutoLF# имеет высокий уровень. Сигнал SelectIn# позволяет логически отключать принтер от интерфейса.

Через параллельный порт (LPT) протокол Centronics может быть реализован чисто программно, используя стандартный режим порта (SPP), достигая скорости передачи до 150 Кбайт/с при полной загрузке процессора. Благодаря «продвинутым» режимам порта протокол может быть реализован и аппаратно (Fast Centronics), при этом скорость до 2 Мбайт/с достигается при меньшей загрузке процессора.

Большинство современных принтеров с параллельным интерфейсом поддерживают и стандарт IEEE 1284, в котором оптимальным режимом передачи является ECP (см. п. 1.3.4).

Для подключения принтера требуется кабель Centronics, пригодный для любых режимов параллельного интерфейса. Простейший вариант кабеля — 18-проводный с неперевитыми проводами — может использоваться для работы в режиме SPP. При длине более 2 м желательно, чтобы хотя бы линии Strobe# и Busy были перевиты с отдельными общими проводами. Для скоростных режимов (Fast Centronics, ECP) такой кабель может оказаться непригодным — возможны нерегулярные ошибки передачи, возникающие лишь при определенных последовательностях передаваемых кодов. Встречаются кабели Centronics, у которых отсутствует связь контакта 17 разъема PC с контактом 36 разъема принтера. При попытке подключения таким кабелем принтера, работающего в стандарте 1284, появится сообщение о необходимости применения «двунаправленного кабеля». Принтер не может сообщить системе о поддержке расширенных режимов, на что рассчитывает драйвер принтера. Другое проявление отсутствующей связи — «зависание» принтера по окончании печати задания из Windows. Эту связь можно организовать подпайкой дополнительного провода или же просто заменить кабель.

Неплохие электрические свойства имеют ленточные кабели, у которых сигнальные цепи (управляющих сигналов) чередуются с общими проводами. Но их применение в качестве внешнего интерфейса непрактично (нет второго защитного слоя изоляции, высокая уязвимость) и неэстетично (круглые кабели смотрятся лучше).

Идеальным вариантом являются кабели, в которых все сигнальные линии перевиты с общими проводами и заключены в общий экран — то, что требует IEEE 1248. Такие кабели гарантированно работают на скоростях до 2 Мбайт/с при длине до 10 м.

В табл. 8.4 приводится распайка кабеля подключения принтера с разъемом X1 типа А (DB25-P) со стороны PC и X2 типа В (Centronics– 36) или типа С (миниатюрный) со стороны принтера. Использование общих проводов (GND) зависит от качества кабеля (см. выше). В простейшем случае (18-проводный кабель) все сигналы GND объединяются в один провод. Качественные кабели требуют отдельного обратного провода для каждой сигнальной линии, однако в разъемах типа А и В для этого недостаточно контактов (в табл. 8.4 в скобках указаны номера контактов разъема PC типа А, которым соответствуют обратные провода). В разъеме типа С обратный провод (GND) имеется для каждой сигнальной цепи; сигнальным контактам 1-17 этого разъема соответствуют контакты GND 19–35.
