Ar 234 Blitz
Шрифт:
Ar-234 V19 доставил специалистам из Бурга большое количество проблем. Они в основном касались двигателей и установленных на них «стартеров Riedel». Характеристики самолета были оценены как «отличные», однако его возможности снижал фюзеляж. Оказалось, что горизонтальный полет с максимальной скоростью невозможен, так как хвост самолета начинал вибрировать. Считалось, что Ar-234С имеет избыток тяги, а расчетная максимальная скорость на уровне 800-850 км/час была слишком высока. При полетах с использованием полной тяги двигателей управление становилось очень трудным. Появлялись проблемы подобные тем, что проявились во время испытаний Ме-262. Связано это было с приближением к звуковому барьеру. В январе 1945 года программа испытаний была завершена, а самолет в дальнейшем планировалось использовать для испытаний стреловидных крыльев по программе «Veruchflugel II».
Последний перелет Ar-234 V19 произошел в апреле 1945 года. В этот день, в 8.00 в Бурге ожидался налет союзнической авиации. В такой ситуации пилот решил стартовать двумя часами ранее, отдавая себе, отчет о проблемах которые были связаны с двигателем №4,
Уже 5 ноября 1944 года к Ar-234 V19 присоединился практически идентичный ему Ar-234 VI9 (PI+WY, W.Nr 130030). Во время первого полета за его штурвалом сидел Йансен. Этот самолет не летал слишком долго – тремя днями позже руливший по полосе истребитель FW-190 таранил стоявший невдалеке прототип. Йансен находившийся в этот момент в кабине Ar-234 V20, получил легкое ранение. Только в январе 1945 года самолет был отремонтирован и мог продолжить испытательные полеты. Теперь на нем проводились всякого рода испытания шасси, а после перегона в Рехлин – пробы стартов в перетяжеленной конфигурации. Вскоре самолет возвратился в исследовательское подразделение фирмы «Арадо». Но когда к нему начали приближаться советские войска , Ar-234 V 20 был эвакуирован, сначала на аэродром Бранденбург-Брест, а затем в Весендорф, куда попал вместе с одним из подразделений исследовательского отдела, скрытого под кодовым названием Heidfahrten GmbH. Здесь он был сильно поврежден во время налета союзнических бомбардировщиков 4 апреля 1945 года. Вместе с ним был уничтожен и Ar-234 VI2.
Третьим прототипом серии «С» был Ar-234 V21 (PI+WZ, в тот период когда на нем летал Йансен, или RK+EK – когда летал Эйхем, W.Nr 130061) оснащенный четырьмя двигателями BMW 003А-1. Этот самолет был одновременно и первым образцовым экземпляром Ar-234 С-3, хотя и не имел перископа. Первый полет эта машина совершила 24 ноября 1944 года, под управлением Йансена. Ar-234 V 21 имел кабину, которая предусматривалась для серийных машин, а также комплект вооружения, из двух стреляющих вперед пушек MG 151/20 (размещенных в нижней части кабины пилота), и двух таких же пушек стреляющих назад (размещенных в задней части фюзеляжа). Вероятнее всего это был единственный экземпляр Ar-234 С, который имел обе пары пушек. Даже построенные Ar-234 С-3 вооружались только передней парой пушек, несмотря на имевшиеся лафеты для задних MG 151/20. После испытания вооружения, прототип Ar-234 V21 был передан на испытания оборудования. Испытания завершились в конце января, после чего самолет должен был быть переделан получив стреловидные крылья ламинарного профиля – «Veruchflugel IV». Решение предать его для проведения этой программы было принято 30 апреля 1945 года, а окончание работ по его переделке планировалось на 31 мая 1945 года. Несложно понять, что из этих планов ничего не вышло.

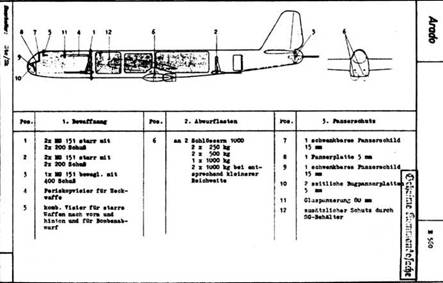

Карточка из заводской документации Е-560 – развитие концепции «Блица». В колонке №1 таблицы перечислено предполагаемое вооружение, в колонке №2 – подвеска, а в колонке №3 – бронирование самолета.
Следующие четыре прототипа были построены в соответствии со стандартом С-3. Ar-234 V22 (PK+EL, W.Nr 130062) совершил первый полет 1 января 1945 года, под управлением Эйхема. Самолет принимал участие в испытаниях оборудования до марта 1945 года, после чего его передали на переделку под два двигателя Henkel HeS 001, планируя закончить эти работы 31 мая 1945 года. Однако война окончилась тремя неделями раньше, и этот проект так и остался на бумаге. Ar-234 V23 (РК+ЕМ, W.Nr 130063), снова пилотируемый Эйхемом, поднялся в воздух через две недели после Ar-234 V22 – 14 января 1945 года. На самолете до конца января испытывалось кислородное оборудование кабины. После переделки этот самолет, должен был стать первым экземпляром нового истребителя Ar-234 C-3/N. Йансен «отметился» во время первых полетов двух следующих прототипов – Ar-234 V24 (PK+EN, W.Nr 130064) и Ar-234 V25 (РК+ЕО, W.Nr 130065). Первый из них взлетел 12 января с полетным заданием – испытание кислородного оборудования кабины. Из этой программы самолет был исключен в середине февраля 1945 года, так как его планировалось переделать в штурмовой вариант, с усиленным бронированием. Силовая установка первоначально должна была состоять из четырех BMW 003А-1. Позже их планировали заменить двумя Jumo 004 или HeS 011. Планировавшаяся дата окончания переделки, также как и в предыдущем случае оказалась слишком отдаленной. 31 мая 1945 года – это было уже значительно позже капитуляции Германии. Под конец войны этот самолет, вместе с несколькими другими, находился на заводах фирмы «Арадо» в Варнемюнде, где проходил программу летных испытаний до 4 апреля 1945 года. Позже самолет перевезли в Кальтенкиршен в Шлезвиг-Гольштейне. Здесь же он и был уничтожен в начале мая,
чтобы не отдавать его в руки наступающих британских войск. Ar-234 V25 совершил свой последний полет (с Гюнтером Эйхемом за штурвалом) 1 мая 1945 года.Под конец войны в планах и в процессе постройки находилось еще несколько десятков прототипов, правда, далеких от окончания. Известны по серийным номерам два. Ar-234 V26 (W.Nr 130066) должен был быть оснащен четырьмя двигателями BMW 003А-1 и крыльями «Veruchflugel III». Ar-234 V27 (W.Nr 130067) – это в общем-то второй прототип Ar-234 C-3N. Оба прототипа вероятнее всего не были завершены до падения Германии. Только проектом остался и Ar-234 V28, на котором должны были проверяться летные характеристики, испытываться кислородное оборудование кабины и другое авиационное оборудование.
В результате полетов на бомбометание, которые выполняли самолеты Ar-234 В, стало ясно, что пилот не в состоянии сам выполнять все необходимые в такой ситуации действия. Трудно одновременно пилотировать самолет, заниматься навигацией, искать цель и вовремя сбрасывать бомбы. Решением этой проблемы стал бы второй член экипажа. Уже в декабре 1944 года была разработана концепция новой кабины, которая при сохранении габаритов остальной части фюзеляжа могла бы вместить два члена экипажа. Она имела большую высоту и существенно измененное остекление. Члены экипажа теперь могли попадать в кабину через два отдельных люка с левой и с правой стороны кабины. Пилот садился с левой стороны, а штурман-бомбардир – с правой, занимая место позади и несколько ниже кресла пилота. Работы над кабиной дошли до фазы полномасштабного макета, когда окончилась война. Однако конструкторы еще успели разработать проект очередного варианта самолета. Это должен был быть вариант С-3, отличающийся только кабиной. Двигатели были сохранены, но изменено планировавшееся для С-3 вооружение, количество пушек стреляющих вперед ограничили одной MG 151/20, размещенной с левой стороны нижней части кабины. Двухместные кабины должны были выпускаться в двух вариантах – «гладкие» и с каплевидным фонарем над головой штурмана, так называемые «sichtbeule». Самолеты с новыми кабинами должны были получить новое обозначение – Ar-234 С-5. Интересен факт, что как можно понять из немецких документов, двухместная кабина должна была стать стандартной, а одноместная кабина, которая была на С-3 являлась всего лишь альтернативной модификацией. Об этом свидетельствует то, что кабина версии С-5 не обозначалась как «Restsatz». Наоборот наименование «Restsatz К1» было присвоено одноместной кабине. В связи с этим логично предположить, что Ar-234 С-3 это попросту модификация – Ar-234 С-5/К1.
Старт Ar-234 В из 7./KG76.

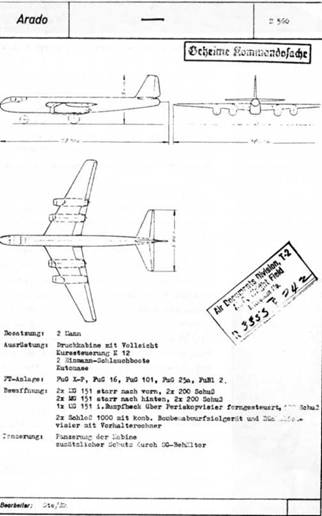

Учетная карточка проекта Е-560, с общей характеристикой проекта. На рисунке проставлены размеры самолета: длина 19,10м, размах- 18,20 м, высота 5,00 м, и размах горизонтального оперения – 6,00 м.

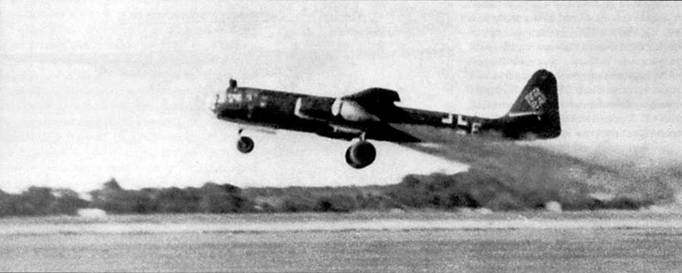

Стартующий Ar-234 В из 7./KG76. Видны дымные следы от стартовых ракетных ускорителей Walter HWK.
Первыми прототипами двухместной версии должны были стать самолеты Ar-234 V30, V31, V33 и V34. Два первых, кроме новой кабины, должны были оснащаться увеличенными колесами шасси. Их планировалось использовать для аэродинамических испытаний. Ar-234 V32 и V33 должны были быть эталонами для серийных Ar-234 С-5, с тем, что второй из них, позднее будет передан в программу ночного истребителя – «Projekt I». Ar-234 V34 должен был оснащаться двумя двигателями HeS 011. Двухместную кабину должны были иметь и последующие прототипы (с V35 до V40, предназначавшихся для испытаний новых крыльев).
Версия Ar-234 С-6, вероятнее всего, в основном не отличалась от Ar-234 С-5, за исключением того, что вместо задней пары пушек в фюзеляже монтировались фотокамеры. К тому же под фюзеляжем можно было подвесить контейнер с двумя пушками MG 151/20, стреляющими назад. Ar-234 С-7 был проектом ночного истребителя с полностью перекомпонованной кабиной, и оснащенным радаром. Последней разновидностью версии «С» должен был стать «кризисный» Ar-234 С-8. Проект этого самолета возник в связи с проблемами поддержания производства двигателей BMW 003 хотя бы на минимальном уровне, а также из-за нехватки топлива для них. Новая версия «Блица» должна была оснащаться двумя двигателями Jumo 004D с тягой по 1050 кг и вооружаться только двумя (или одной) пушками MG 151/20. При этом сохранялся неизменным фюзеляж от варианта С-3. Это был бомбардировочный самолет, несущий до 1500 кг бомб. Предполагалось, что из-за использования новых двигателей скорость упадет на 90 км/час.
На базе одноместного Ar-234 С-3 с четырьмя двигателями BMW 003 должны были появиться две очередные версии, представленные уже в мае 1944 года. Это были: высотный истребитель, тактический бомбардировщик и штурмовик. Первый проект, «Hohenjager» (от 20 мая) был повторением классического планера одноместной версии. Вооружение состояло из четырех пушек MG 151/20 (двух в нижней части кабины и двух в «ванне» под фюзеляжем). Предусматривалась возможность подвески под гондолами двигателей контейнеров с одиночными пушками или дополнительных топливных баков. Место пилота было хорошо забронировано. Высокие расчетные характеристики «Hohenjager» должны были позволить ему перехватывать самолеты союзников на высотах до 12000 м.
