Архитектура и устройство крыши

Дегтебитумные материалы. К основным кровельным и гидроизоляционным материалам относятся дегтебитумные материалы (ДБ), которые изготовляют пропиткой кровельного картона дегтем, предотвращающим гниение картона, с последующим покрытием с обеих сторон нефтяным битумом. Дегтебитумные материалы применяют для многослойных плоских совмещенных и водоналивных кровельных покрытий, оклеечной гидроизоляции и пароизоляции. Для верхнего слоя кровельного ковра используют дегтебитумные материалы с крупнозернистой или чешуйчатой посыпкой; для подкладочных слоев кровли и гидроизоляции – дегтебитумные материалы с мелкой чешуйчатой посыпкой.

Дегтевые материалы. Толь – рулонный материал, изготовляемый пропиткой и покрытием кровельного картона дегтями с посыпкой песком или минеральной крошкой. Под влиянием солнечных лучей дегтевые материалы теряют летучие компоненты и становятся хрупкими, утрачивая водонепроницаемость. Поверхность толя должна быть равномерно покрыта слоем посыпки, полотно толя не должно иметь разрывов, складок, вмятин, дыр. В разрыве материал должен иметь черный цвет без светлых прослоек непропитанного картона.

Толь-кожа применяют в качестве подкладочного материала под толь при устройстве многослойных кровель, а также для паро– и гидроизоляции. Максимальный срок службы толя при тщательной укладке, защите поверхности и правильной эксплуатации до 10 лет. Однослойное покрытие обычно рассчитывают на трехлетнюю службу. Крупнозернистая посыпка, нанесенная на покровный слой, выполненный из тугоплавких дегтевых продуктов с добавками минеральных наполнителей, удлиняет сроки службы. Асфальтовые армированные маты изготовляют путем покрытия стеклоткани с обеих сторон слоем битума или гидроизоляционной асфальтовой мастики. Асфальтовые армированные маты применяют для устройства оклеечной гидроизоляции.

Гудрокамовые материалы изготовляют путем пропитки и покрытия с обеих сторон кровельного картона гудрокамом – продуктом совместного окисления каменноугольных масел и нефтяного гудрона. Гудрокамовые материалы применяют для многослойных плоских и совмещенных кровель, оклеечной пароизоляции на холодных и горячих гудрокамовых и битумных мастиках.

Кровельные материалы, не имеющие основания (безосновные). Преимуществом безосновных кровельных и гидроизоляционных материалов является то, что они воспринимают на себя деформации конструкции основания, которое изолируют, без нарушения сплошной слой кровли. К безосновным кровельным материалам относятся изол, бризол, гидроизоляционный материал на основе полиизобутелена ГМП и др.

Изол – безосновный рулонный резинобитумный материал, в основу которого положено вяжущее, получаемое путем девулканизации утильной резины в битумной среде с последующей классификацией материала и введением волокнистых наполнителей в виде асбестовых волокон и других добавок. Изол долговечнее рубероида в 2 раза. Он эластичен, гнилостоек, обладает хорошей деформативностью даже при отрицательных температурах, водонепроницаем, пластичен и биостоек. Указанные свойства изола сохраняются при температуре —30…+100oС. Используют изол для гидроизоляции и покрытия кровель. Для гидроизоляционной защиты изол укладывают в два слоя, а при гидростатическом напоре – в три. Приклеивают изол горячей изольной мастикой или горячей битумной мастикой.

Бризол представляет собой рулонный материал, обладающий повышенной гнило– и водостойкостью, высокой атмосферостойкостью, водонепроницаемостью и эластичностью. Бризол изготавливают из смеси нефтебитумов разной вязкости, измельченной резины от изношенных автомобильных шин, наполнителя и пластификатора. Его применяют для гидроизоляции сооружений и устройстве плоской наклонной кровли слоем до 35 мм и более. Гидроизоляция бризолом не только предохраняет защищаемую поверхность от контакта с водной средой, но и служит паро– и газоизоляцией. Приклеивают бризол к изолируемой поверхности битумнорезиновой мастикой.

ГМП – гидроизоляционный материал на основе полиизобутилена – высококачественный и долговечный рулонный материал. ГМП предназначается для оклеечной гидроизоляции и многослойных покрытий плоских кровель, пароизоляции.

Еще одним видом безосновных рулонных материалов являются пленочные кровельные и гидроизоляционные рулонные материалы. К пленочным кровельным гидроизоляционным материалам относятся: пленка полиэтиленопековая гидроизоляционная, пленка полиэтиленовая, полиамидная, пленка полиамидная стабилизированная и др. Преимущество их в малой толщине, массе и высокой степени водонепроницаемости.

Полиэтиленпековая гидроизоляционная пленка – кровельный и гидроизоляционный рулонный материал. Отличается высокими прочностными и гидроизоляционными показателями. Пленка теряет свои физико-механические свойства и гидроизоляционные качества при прямом воздействии солнечных лучей, атмосферных влияниях, под действием микроорганизмов и корней луговых трав. Материал можно применять во всех климатических районах страны для гидроизоляции междуэтажных перекрытий, при устройстве защищенных и незащищенных плоских и малоскатных кровель.

Пленка полиэтиленовая применяется в качестве морозостойкого, водонепроницаемого материала в различных областях строительства, в частности, для гидроизоляции и устройства кровель.

Полиамидная пленка ПК-4 представляет собой прозрачный рулонный материал без посторонних включений и пятен. Применяется в качестве гидроизоляционного слоя.

Пленка полиамидная стабилизированная представляет собой рулонный прозрачный материал, применяемый в качестве светопрозрачной кровли для сельскохозяйственных помещений.

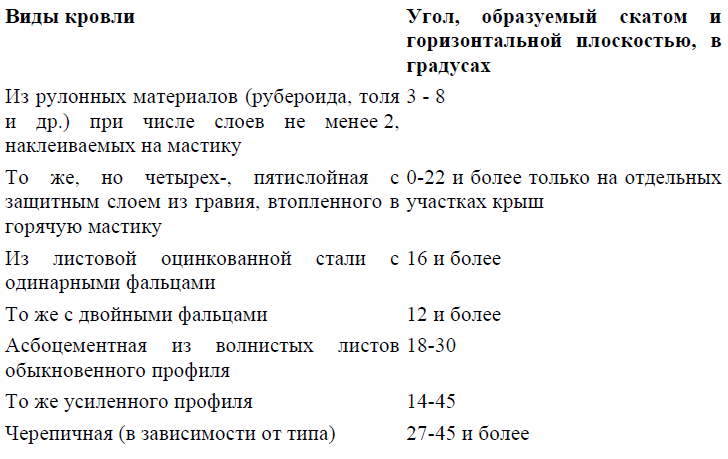

Учитывая общие характеристики всех вышеперечисленных материалов приведем данные по выбору материала для кровли в зависимости от уклона крыши.

Глава V Деревянные конструкции Балки и прогоны

Для поддержания кровли очень дешево и удобно применять какие-нибудь балки. Если над пролетом между стенами положить длинные наклонные балки, или стропила, то они будут передавать вес крыши через свои концы вертикально вниз, не оказывая никакого распирающего давления. В результате нежелательных отклонений линии давления от вертикали не возникнет.

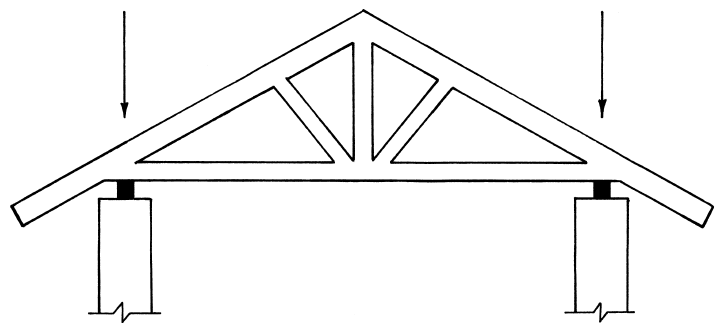

(Рис. 26).

Рис. 26 на схеме показано шарнирное опирание (на роликах), чтобы подчеркнуть необходимость избежать распирания стен.

Уже по одной только этой причине балка является одним из важнейших элементов всех строительных конструкций.

Слово «балка» (beam) на староанглийском означает «дерево», оно до сих пор сохранилось в английских названиях отдельных деревьев, например березы и граба (whitebeam, hornbeam). Сегодня балки чаще всего делают из стали и железобетона, однако в прошлом на протяжении столетий при строительстве слово «балка» означало деревянный брус, часто даже целый ствол дерева. Хотя дешевле и проще срубить дерево, чем построить каменную арку или куполообразный свод, раздобыть нужное количество больших деревьев тоже порой было нелегко, больше того, настали времена, когда длинные брусья стали редкостью. Вот тогда и возникла необходимость в поисках способов, которые позволили бы строить крыши из деталей небольшой длины.
