Архитектура и устройство крыши

Кровли бывают однослойными (из тонколистовой стали, плоских и волнистых асбоцементных листов, ленточной штампованной черепицы) и многослойными (из рулонных материалов, плоской ленточной черепицы, теса, стружки, драни и гонта). Количество слоев в многослойных кровлях колеблется от 2 до 5 в зависимости от выбранного материала, они более трудоемки и менее экономичны.

Составные элементы кровли можно укладывать как в продольном, так и в поперечном направлении, соединяя их в замок (листы кровельной стали) или внахлестку (все остальные виды покрытий). В том случае, если в многослойной кровле каждый последующий слой кладется в поперечном направлении, он должен перекрывать стык элементов нижележащего слоя. Если же он кладется в продольном направлении, то он полностью покрывает нижележащий слой с установленным ГОСТом напуском.

Уклон крыши необходим для того, чтобы атмосферные воды не скапливались на крыше, а стекали с нее. Он выражается в градусах или процентах. Уклон ската зависит от конкретных климатических условий и вида кровельного материала. Устройство для отвода воды с крыши здания называется водоотвод. Он может быть организованным (наружный или внутренний) и неорганизованным (наружный). Наружный организованный водоотвод целесообразно применять в тех климатических зонах, где вода в наружных водопроводных трубах в зимний период не замерзает. Он представлен в виде водосточных желобов и наружных водосточных труб. Внутренний организованный водоотвод можно использовать во всех климатических зонах. Он состоит из водоприемной воронки, стояка, отводной трубы и выпуска. Неорганизованный водосток допустим только в тех климатических зонах, где выпадает небольшое количество осадков, так как при нем вода стекает по всей длине нижнего ската крыши.

Итак, к основным элементам кровли относятся:

Скат – наклонная (для стока воды) поверхность крыши.

Ребро – линия пересечения двух скатов, образующих внешний наклонный угол.

Ендова – линия пересечения двух скатов, образующих внутренний наклонный угол.

Конек – верхнее горизонтальное ребро крыши.

Самыми уязвимыми местами на кровле являются ендовы, образующие входящий угол, так как летом в них скапливается дождевая вода, весной – талая, а зимой – снег. Поэтому к устройству этого кровельного элемента надо подойти с особенной тщательностью. Ендова делается в виде лотка шириной не менее 300 мм из досок толщиной 25 мм, который затем покрывается кровельной оцинкованной или черной окрашенной сталью так, чтобы ее концы заходили под основной материал кровли на 200 мм с каждой стороны.

Вокруг дымовой трубы делается воротник из кровельной стали. Причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза поверх кровли, образуя фартук. У самой трубы лист подводится под кирпичную кладку. В целях противопожарной безопасности обрешетка и кровельное покрытие не должны доходить до трубы 140 мм, а все деревянные элементы – не менее 400–500 мм.

В качестве водосточных используются трубы диаметром 100–140 мм, которые располагаются на расстоянии не менее 120 мм от стены.

На кровлях с асбестоцементным или черепичным покрытием для отвода атмосферной воды используются водосточные трубы. Последние изготавливаются из кровельной стали и подвешиваются с уклоном 2–3 градуса к углам здания.

Слуховые окна покрываются тем же материалом, что и вся кровля. Особое внимание необходимо уделять разделке мест их соединения со скатом крыши.

Основание под кровлю

Основание под кровлю из штучных или рулонных материалов может быть выполнено в виде обрешетки или сплошного настила. В первом случае для его изготовления используются деревянные бруски, во втором – деревянные бруски и доски.

1. Сплошной настил делается в том случае, когда в качестве покрытия используются асбестоцементные плитки или рулонный материал. Под плитки доски настила выкладывают с небольшим зазором (не более 10 мм) в один слой, под рулонный материал – в два слоя: рабочий и защитный.

Узкие доски защитного слоя должны находиться под углом 45 градусов к рабочему. Между настилами помещают противоветровую прокладку из рубероида марки РПП-300 или РПП-350.

2. Обрешетка применяется в том случае, когда кровельное покрытие делается из волнистых асбестоцементных листов (шифера), листовой стали, черепицы или дерева.

При изготовлении основания необходимо соблюдать два основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами располагаться в разбежку.

Кроме того, заданное расстояние между досками или брусками – обрешетинами – должно строго соблюдаться по всей поверхности основания. Самые широкие из них необходимо располагать под стыками кровельного материала, а также у конька и карниза, а самые толстые (на 15–35 мм толще других) – у карниза. Ширина основания под разжелобком должна составлять не менее 750–800 мм, а под карнизным свесом с настенными желобами – равняться ширине свеса. В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро.

Устройство обрешетки

Обрешетку крыши устраивают по стропилам, и служит она для укладки и поддержания кровли. Обрешетка стропил необходима для настила кровли. Выполняют обрешетку из брусков и досок, которые прибивают к стропилам с некоторым шагом, зависящим от сечения обрешетки и конструкции кровли. Под рулонные кровли делают двойную обрешетку: сначала рабочий настил из брусков с некоторым шагом, а затем сплошной защитный настил из сухих досок. Разреженные обрешетки пригодны для кровли, собираемой из отдельных жестких прочных плиток или листов, например, черепицы, кровельного железа и волнистых асбестоцементных листов ондулина, металлочерепицы и пр. Расстояние между элементами обрешетки принимают в соответствии с размерами кровельных плит и листов. При более тонких нежестких плитках дощатый настил делают сплошным.

В зависимости от вида кровли обрешетку выполняют из досок, теса брусков-жердей, укладываемых вплотную или вразрядку. При сплошной обрешетке доски обычно укладывают на стропила параллельно коньку. Однако лучше, если сначала на стропила параллельно коньку уложить через 500-1000 мм бруски или доски, а на них настелить сплошным слоем доски или тес вдоль спуска, от конька к свесу. Поскольку доски коробятся, образуя с одной стороны выпуклость (горб), а с другой – вогнутость (лоток), обрешетку следует настилать так, чтобы лотки были вверху. В этом случае протекшая через кровлю вода попадает в лоток и скатывается вниз.

Обрешетку под рулонные материалы выполняют в такой последовательности.

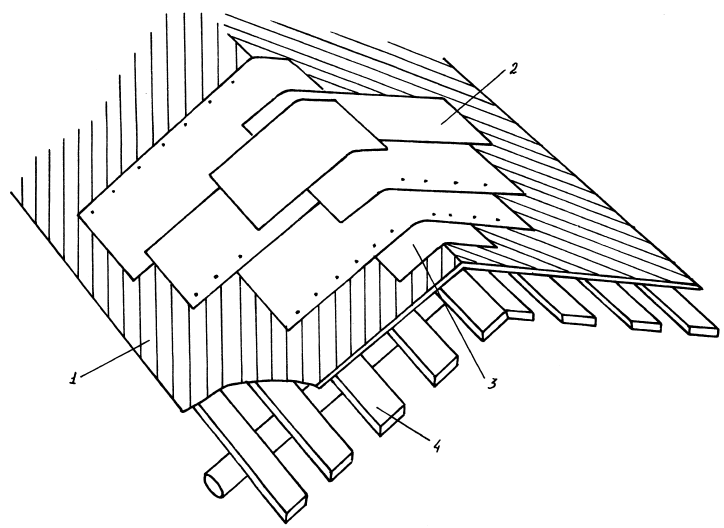

(Рис. 20, а).

Если рулонный ковер наклеивают на деревянный настил, последний может быть или сплошным (лучше из шпунтованных досок), или двойным. При двойном настиле первый слой досок кладут вразрядку, затем на него вплотную друг к другу набивают антисептированные рейки шириной от 50 до 70 мм, толщиной от 20 до 25 мм, укладывая их под углом 45o к рабочему настилу.

Гвозди следует забивать ближе к кромкам досок, немного утапливая их шляпки в древесину. К торцам свесов прибивают лобовые доски, кромки которых должны быть закруглены для плавного перегиба рулонных материалов. Вершину конька обивают по всей длине полосой из кровельной стали шириной 300 мм.

Обрешетку под асбоцементные плиты чаше всего делают сплошной из теса толщиной от 25 мм до 120 мм (более широкие доски при короблении могут разорвать плитку), но можно оставлять зазоры между досками в 5 мм.
