Последовал новый раунд работы проектировщиков, и 1 апреля 1935 г. было представлено целых 8 версий вариантов А, В, С и D. Все они отличались большим радиусом действия (9200 миль на 18 узлах), бронированием в стиле Хираги и Эдзаки (погреба были защищены лучше, чем ЭУ), большой шириной (свыше 40 м) и расположением всей артиллерии СК в кормовой части броневой цитадели. Важнейшим отличием этих вариантов от первоначального проекта А-140 было уменьшение длины стволов 46-см орудий с 50 калибров до 45 – разработчики орудий пришли к выводу, что 50-калиберные пушки будут иметь чрезмерный вес и будут чересчур сложны в изготовлении. Кроме того, угол возвышения орудий ГК был сокращён с 50 градусов до 45.

Три версии варианта А-140А были самыми крупными и быстроходными. Для того чтобы обеспечить этим гигантам скорость в 30 узлов, Фукуда применил на них дизель-турбинную ЭУ небывалой для японских кораблей мощности в 200 000 л.с.

Варианты А-140В (три версии) и А-140С были значительно меньше за счёт сокращения скорости хода (и соответственного сокращения веса и размеров ЭУ) и запасов топлива. Однако эти корабли имели чисто дизельную ЭУ, и поэтому дальность хода удалось сохранить на высоком уровне.

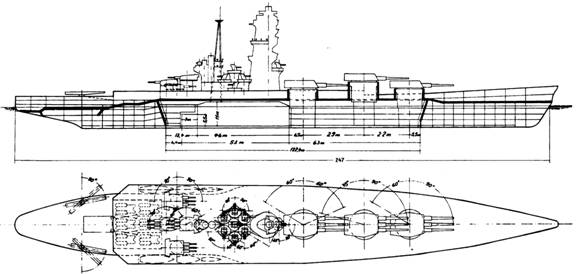

Проект А-140A

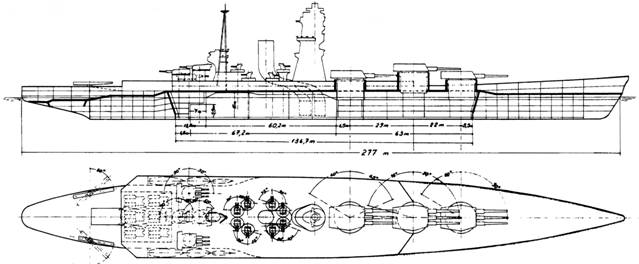

Проект А-140A1

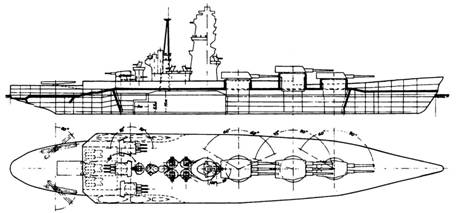

Проект А-140А2

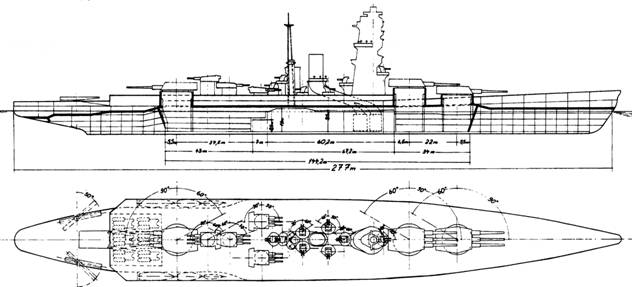

Проект А-140В

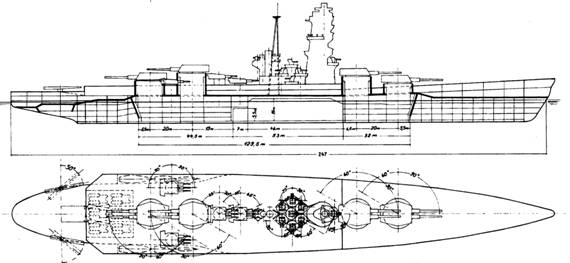

Проект А-140В1

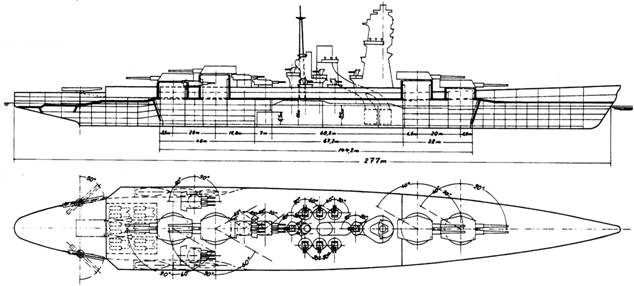

Проект А-140В2

Вариант A-140D был защищён только от огня 41-см орудий, но зато развивал неплохую скорость (29 узлов) при наименьшем среди всех предложенных вариантов водоизмещении («всего» 55000 т). Этот проект, как и его уменьшенная версия А-140К, является одной из самых любопытных альтернатив проекта «Ямато». Да, офицеры МГШ абсолютно правильно указывали, что в таком варианте не сбалансированы наступательные и оборонительные качества. Но в том то и соль, что при создании проекта А-140 японцы не верили, что противник может быть вооружён орудиями калибром больше, чем 16 дюймов (40,6-см). А значит, такая защита является вполне логичной. Результатом же применения такой концепции является значительная экономия в весе: бронирование A-140D было около 2700 т, легче, чем бронирование равного ему по размерам А-140С. При этом надо учесть большую длину цитадели у A-140D – при равной длине выигрыш мог составить до 3000 тонн.

Схемы бронирования и размещения орудий ГК вариантов проекта А-140 из таблицы расчётов остойчивости, сделанной Хирага Юдзуру 21 августа 1935. Слева направо варианты: Gl-A, G2-A, F, I, I (малый), К. Обратите внимание, что изменение водоизмещения и размещения башен орудий ГК не влияло на базовую схему бронирования. Единственным отклонением от стандарта был скос бронепалубы в вариантах I и К.

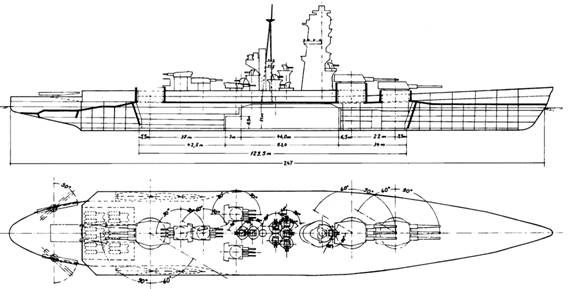

Вариант К (реконструкция автора)

3.5. Базовый проект А-140 – промежуточные варианты (середина 1934 г.). Поиски альтернатив

В процессе анализа первых вариантов базового проекта А- 140 стало ясно, что выполнение заявленных в ТТЗ требований возможно только в корабле с водоизмещением, изрядно превышающем 70000 тонн. Скрепя сердце, флот согласился уменьшить требования к максимальной ширине корабля, (а следовательно, к глубине ПТЗ и устойчивости при попаданиях торпед), его скорости и дальности хода. Мало того: флот на полном серьёзе начал подумывать о вариантах с 41-см орудиями, что сводило столь лелеемое качественное превосходство к весьма незначительному минимуму. Ещё одним существенным послаблением для конструкторов был отказ от чисто дизельных вариантов линкоров – явно вследствие проблем с дизельной ЭУ на плавбазе подводных лодок «Тайгей», вошедшей в строй в марте 1934 г.

Первым из промежуточных вариантов стал появившийся 25 мая вариант A-140G, являвшийся уменьшенной версией варианта А-140А. Он отличался увеличенной толщиной бронирования, но был на 2 узла тихоходнее и имел радиус на 1200 миль меньше. «Эконом-версией» этого варианта был ещё меньший G1-A, поданный на рассмотрение 30 июля 1935 г. Он был ещё на 2 узла тихоходнее, имел меньшую толщину бронепалубы и ещё меньшую дальность хода. «Эконом-версия» заказчика явно не удовлетворила, поэтому в первой половине августа последовал вариант G0-A – самый крупный из всех промежуточных вариантов. За счёт роста размеров удалось обеспечить и высокую скорость, и хорошую защиту, и нормальную дальность плавания. Новая версия варианта G1-A – G2- А, за счёт роста размеров отличалась большей, чем у предшественника, скоростью и увеличенной дальностью хода.

Весьма похожим на вариант G1-A был вариант F, поданный на рассмотрение 14 августа 1935 г. Главным его отличием было то, что все башни главного калибра не были сгруппированы в носовой части. Проблему увеличения длины цитадели при таком расположении Фукуда решил размещением двух башен среднего калибра над башнями ГК, что позволило вдобавок обеспечить им отличные сектора обстрела.

Как минимум две версии, поданные 30 июля, относились к варианту J, вооружённому 53-калиберными 41-см орудиями. Проекты оказались вполне удачными для кораблей с 41-см орудиями, но явно не обеспечивали гарантированного превосходства над «максимальным» (по мнению японцев, естественно) американским линкором стандартным водоизмещением в 45000 тонн. Даже представленный месяц спустя вариант А- 140J2 с двенадцатью 41-см орудиями в четырёх башнях не мог обеспечить гарантированного превосходства.

Превосходство мог обеспечить вариант I. Применив компоновку ГК «линкора X» Хираги, проектировщики смогли втиснуть в около 65000 т. целых десять 46-см орудий при достаточно высокой скорости хода и большой дальности плавания. Правда, за это пришлось заплатить артиллерией среднего калибра – вариант нёс только две 15,5-см башни, что по тогдашним воззрениям считалось недостаточным. Ну и бронирование было слабовато. Модернизированная версия проекта при том же вооружении была на 3000 тонн меньше.

1 августа Фукуда подал на рассмотрение самый маленький вариант суперлинкора – К. Несмотря на минимальные размеры (он был меньше даже вариантов с 41-см орудиями), в 50000-тонный корпус ухитрились засунуть целых восемь 46-см и девять 15,5- см орудий. Понятно, что за это пришлось заплатить: скорость данного варианта составляла всего 24 узла, а защита была хуже, чем у варианта J. Некоторое увеличение водоизмещения в позднейших версиях позволило увеличить скорость этого варианта, но не его защиту. К сожалению, Фукуда, похоже, не пытался создать более защищённую версию «минимального» линкора.

МГШ крайне негативно отнёсся ко всем «эконом-версиям», посчитав, что они не обеспечивают гарантированного превосходства над американскими линкорами (эти варианты, похоже, даже не подавали на рассмотрение сентябрьского совещания). Фаворитом генштабистов был самый крупный вариант A-140G0-A. Хираге, ясное дело, нравился вариант I, напоминавший его «линкор X», однако Фукуда с ним не согласился. Фаворитом Судостроительной секции стал вариант F.

Варианты проекта А-140 – состояние на 10 сентября 1935 г.
