Из-за большого износа во время войны продан на слом в 1879 г.

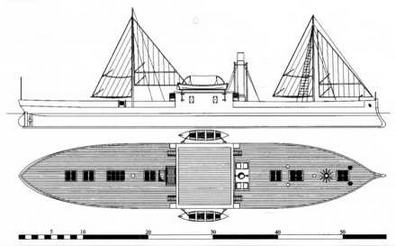

Броненосец "Tamandare". Графика - Михал Глок (Польша)
Тактико-технические характеристики
Водоизмещение
775 т.
Длина
51,3 м.
Ширина
9,1 м.
Осадка
2,5 м.
Машина
одинарного расширения, мощность — 80 л.с.
Скорость
8,5 уз.
Бронирование(железо):
пояс и батарея — 34...96 мм.
Вооружение:
1х178-мм, 2х68-фнт.
Броненосец "Рио-де-Жанейро"
"Rio de Janeiro"
26.6.1865
17.2.1866
1.3.1866
погиб 2.9.1866
Первый корабль с этим наименованием бразильского флота. Строился на казенном адмиралтействе в Рио-де- Жанейро, вошел в строй в апреле 1866 г. С 4 мая находился на театре боевых действий. 1 сентября 1866 г. во время обстрела Курусу получил попадание в порт 68- фунтового снаряда (4 убитых, 5 раненых). На следующий день, после ликвидации последствий попадания, вошел в реку Апа для обстрела Курупайти; во время операции получил попадание одной из трех замеченных плавучих мин. В результате взрыва корабль разломился пополам и затонул, погибли командир, лоцманы и 48 членов экипажа (спасено 62 чел.). В настоящее время остов так и находится на том же месте, покрытый полутораметровым слоем песка.
Тактико-технические характеристики
Водоизмещение
874 т.
Длина
56,69 м.
Ширина
9,19 м.
Осадка
2,6 м.
Машина
одинарного расширения, мощность — 320 л.с.
Скорость хода
9 уз.
Бронирование (железо):
пояс и батарея — 102 мм.
Вооружение:
2х178-мм, 2х68-фнт.
Экипаж
115 чел.
Монитор "Дима Барос"
"Lima Barros" (б. "Bellona")
1865
12.12.1865
1866
слом 1905
Двухбашенный монитор с железным корпусом, заложен фирмой "Laird & Brothers" (Биркенхед, Англия) для Парагвая в 1865 г. под наименованием "Беллона". Перекуплен Бразилией в конце 1865 г. и переименован в честь погибшего 11 июня 1865 г. на борту корвета "Жекитиньонья" в битве у Ричуэло мичмана Франсиско Жозе ди Лима Баррос (первый и единственный корабль с этим наименованием в бразильском флоте). В 1866 г., совершив трансатлантическое плавание, прибыл в бухту Сальвадор.
3 июля присоединился к боевой эскадре. Участвовал в боях у Курупайти и Юмаиты. На рассвете 2 марта 1868 г. атакован абордажной партией парагвайцев, понеся тяжелые потери в личном составе (ранен командир).
После войны неоднократно ремонтировался, имеются сведения о перевооружении на 4x150-мм казнозарядных орудия. Сдан на слом в 1905 г.

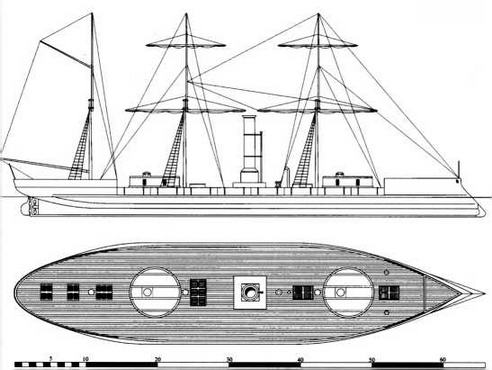

Монитор "Lima Barros". Графика - "Conway's"
Тактико-технические характеристики
Водоизмещение
1705 т.
Длина
59,7 м.
Ширина
11,6 м.
Осадка
3,9 м.
Машина
одинарного расширения, мощность — 300 л.с.
Скорость хода
11 уз.
Бронирование(железо):
пояс
и башни — 76...114 мм.Вооружение:
4x178 мм.
Экипаж
170 чел.
Монитор "Байя"
"Bahia" (б. "Minerva")
1865
11.6.1865
22.1.1866
списан 1894
Однобашенный монитор с железным корпусом, заложен фирмой "Laird & Brothers" (Биркенхед, Англия) для Парагвая в 1865 г. под наименованием "Минерва", перекуплен Бразилией в конце 1865 г. Прибыл в Рио 12 января 1866 г. и после вооружения вошел в состав флота 22 января 1865 г. В этот же день переименован в честь штата Байя, став вторым кораблем с этим наименованием.
Принял активное участие в войне с Парагваем: операции в Итайпури, Курупайти, Юмаите, Табикуари и Ангостуре; 22 марта 1866 г. повредил парагвайскую канонерку "Такуари" и принудил к молчанию форт Тимбо. За успешные операции монитор указом императора от 14 марта 1868 г. награжден почетным знаком Ордена Креста (Ordem do Cruzeiro).
Тактико-технические характеристики
Водоизмещение
928 т.
Длина
52,1 м.
Ширина
10,7 м.
Осадка
2,5 м.
Машина
одинарного расширения, мощность — 140 л.с.
Скорость хода
10 уз.
Бронирование(железо):
пояс и башни — 114 мм.
Вооружение:
2x178 мм, 2х2-фнт.
Экипаж
125 чел.
Во время гражданской войны, в марте 1892 г. переведен в провинцию Мату-Гроссу для борьбы с инсургентами под руководством полковника Барбосы. Исключен из списков флота в 1894 г.
Монитор "Сильвадо"
"Silvado" (б. "Nemesis")
?
1865
1865
списан 1885
Однобашенный монитор с железным корпусом, заложен фирмой "L'Ocean" (Бордо, Франция) для Парагвая под наименованием "Немесис". В конце 1865 г. перекуплен Бразилией и 25 августа 1865 г. прибыл в Ресифи. После перехода в Рио торжественно введен в состав флота и переименован в честь командира броненосца "Рио-де-Жанейро" Америко Бразилио Сильвадо, погибшего вместе со своим кораблем 2 сентября 1866 г. (первый корабль с этим наименованием в Бразилии).
Принял участие в войне с Парагваем: 2 февраля 1867 г. во время бомбардировки форта Курупайти и озера Пирее получил повреждения от огня парагвайской артиллерии (погиб командир); 15 августа — операция у Курусу; 2 марта 1867 г. — бомбардировка Курупайти; 10 апреля — Юмаиты; 16 и 19 декабря — Ангостуры; 17 мая 1869 г. участвовал в транспортировке из Вилы в Росарио корпуса генерала Камары.
Сдан на слом в 1885 г.
Тактико-технические характеристики
Водоизмещение
2350 т.
Длина
66,0 м.
Ширина
14,0 м.
Осадка
2,3 м.
Машина
одинарного расширения, мощность — 200 л.с.
Скорость хода
10 уз.
Бронирование (железо):
пояс и башни — 120 мм.
Вооружение:
2x150 мм, 2х32-фнт.
Экипаж
125 чел.
