Асы люфтваффе пилоты Bf 109 в Испании

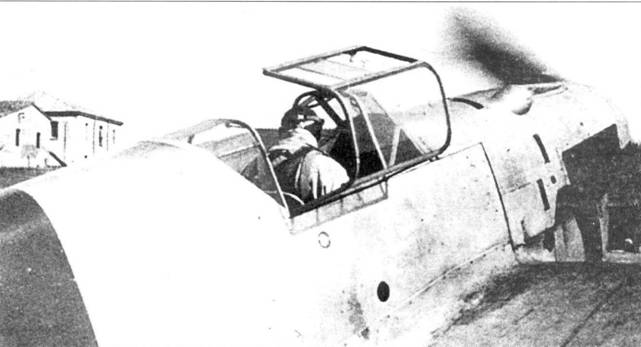

Опробывание двигателя Bf.109-1 французским летчиком Розановым в Испании.

Фюзеляжный топливный бак на 250 л размещался перед и под пилотом. Пилот имел в своем распоряжении прицел «Реви» IIIa. Вооружение состояло из двух пулеметов, монтируемых на картере двигателя и стреляющих через порты на носу фюзеляжа. Третий пулемет MG.17 монтировался между цилиндрами и стрелял через втулку винта. Боезапас на каждый пулемет составлял 500 патронов. Испытания Bf.109 V4, V5 и V6 показали, что пулемет не достаточно охлаждается. Как следствие после нескольких очередей центральный MG.17 заедал. По этому Bf.109В-1 стали поступать в истребительную авиацию без третьего пулемета. Предусматривалась также установка полудуплексной радиостанции FuG 7 R/T, но это сочли излишней роскошью, и Bf. 109B-1 поставлялись без них. Модель Bf. 109B-1 рассматривалась только промежуточной, так как штаб люфтваффе торопился с принятием нового самолета на вооружение. Всего было выпущено не больше 30 машин этой модификации, а потом переключились на Bf.109B-2, который появился летом 1937 г. Первоначально новый самолет отличался только заменой деревянного винта «Шварц» на металлический, двухлопастный винт изменяемого шага «Гамильтон», который производился по лицензии на VDM. Двигатель сохранился Jumo 210Da. Первая партия Bf.109B-2 немедленно была направлена в Испанию для оснащения 1-й эскадрильи 88-го истребительной группы. Две эскадрильи с Bf.109B из состава легиона «Кондор» составили 6-ю «группо» франкистской авиации. Во время битвы при Брунете 2-я эскадрилья в основном использовалась для прикрытия Не.51, а 1-я и 3-я осуществляли штурмовку наземных целей. Во время этих боев Bf.109B явно показал свое преимущество над И-15 и И-16 республиканских ВВС. Bf.109B также использовались для сопровождения бомбардировщиков самого легиона «Кондор». Вскоре 2-я эскадрилья была переведена на север для участия в боях за Сантандер. Там к ней присоединилась перевооруженная 1-я эскадрилья. Главной их задачей было завоевание превосходства в воздухе, но они также использовались для сопровождения бомбардировщиков, штурмовки наземных целей и прикрытия своих войск.

Если в Испании Bf.109 сражались чуть ли не инкогнито, хотя министерство пропаганды довольно активно освещало «деятельность» легиона «Кондор», особое внимание было уделено использованию истребителя Мессершмитта для поднятия международного престижа немецкой авиации. Так 4-й международный авиационный слет в Цюрихе, который проходил с 23 июля по 1 августа 1937 г, представился таким удобным случаем для публичного дебюта Bf.109. В немецкую команду было включено не меньше пяти Bf.109, причем ни один из них не был серийным вариантом. Так Bf.109 V8 (D-IPLU) и Bf.109 V9 были оснащены Jumo 210Ga с непосредственным впрыском топлива, третьим был Bf.109B-2 без оружия, четвертым и пятым Bf.109 V10 (D-ISLU) и V13 (D-IPKY) с новым двигателем «Даймлер-Бенц» DB 600Аа.

Эрнст Удет надеялся на Bf.109 V10 выиграть конкурс среди боевых самолетов, но во время «круга Альп» двигатель отказал и самолет был совершенно разбит при вынужденной посадке, хотя сам Удет не пострадал. Тем не менее гонку по маршруту Дюбендорф-Тхун-Беллинзона-Дюбендорф выиграл майор Ганс Зейдеманн, летевший на Bf.109 V8. 365-км маршрут был пройден за 56 мин 47 сек со средней скоростью 385 км/ч. Приз за лучшую командную гонку был также выигран тройкой Bf.109 с моторами Jumo, показавшими среднюю скорость 374 км/ч. Индивидуальную гонку четыре круга по замкнутому 50-км маршруту выиграл Карл Франке на Bf.109 V8. Он победил в соревнованиях на скороподъемность и пикирование, набрав 3000 м и спикировав до 150 м за 2 мин 5,7 сек. Эти результаты произвели такое впечатление, что некоторые участники покинули конкурс еще до его завершения, а хвалебные отзывы министерства пропаганды в отношении Bf.109 были подтверждены.

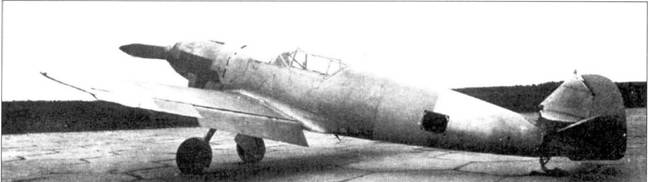

Bf.109-1 на аэродроме НИИ ВВС в СССР, весна 1938 года.

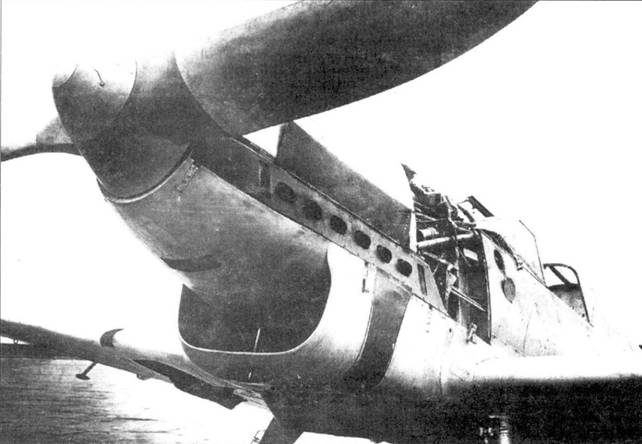

Носовая часть Bf.109-1, задняя верхняя крышка капота снята.

Правда, утверждение, что самолет уже находится в массовом производстве, было явным преувеличением. Кроме легиона «Кондор» самолет еще состоял на вооружении I и II групп JG 132 «Рихтгофен» в Деберице и в Ютербог-Дамме и в I группе JG 234 «Шлагетер» в Кельне, но к моменту проведения соревнований ни одна группа не была перевооружена полностью.

Весной и летом 1937 г работы по Bf.109 были резко ускорены. Было решено запустить истребитель в производство по лицензии сразу на нескольких авиафирмах. С возвращением Bf.109 V4 из Испании на «Байерише флюгцойгверке» его оснастили 20-мм пушкой MG FF/M «Эрликон», установленной в развале цилиндров, чтобы тем самым решить проблему явно неудовлетворительного вооружения Bf.109B. Но испытания были прекращены из-за недостаточного охлаждения пушки и сильной вибрации. В марте 1937 г на испытания поступил Bf.109 V7 (№ 881 D-IALY), который получил металлический винт изменяемого шага и мотор Jumo 210G с непосредственным впрыском топлива, двухскоростным нагнетателем и автоматом управления газом. Этот самолет послужил прототипом Bf.109B-2. Непосредственный впрыск топлива позволял двигателю устойчиво работать на всех режимах, что было особенно важно для истребителя. Мощность на взлете была 700 л.с., на высоте 1000 м — 730 л. с… а на 3800 м — 675 л.с. Правда, этот двигатель был еще не готов для установки на серийные самолеты, и Bf.109B-2 в основном выпускались с Jumo 210Da. a Jumo 210G получили лишь машины последней партии.

Вооружение Bf.109B: 4 7,9-мм пулемета MG 17 с 500 патронами на ствол (два фюзеляжных имели 500 патронов на ствол и 420 патронов для крыльевых пулеметов).

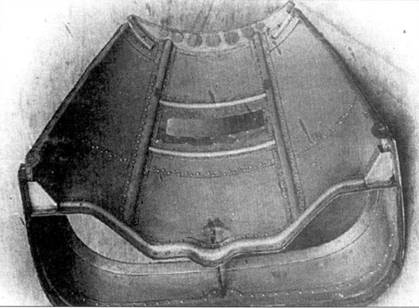

Передняя нижняя крышка каната.

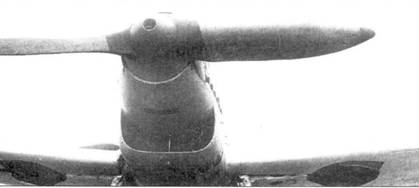

Винт истребителя Bf.109-1 с целлулоидным покрытием фирмы «Шварц».

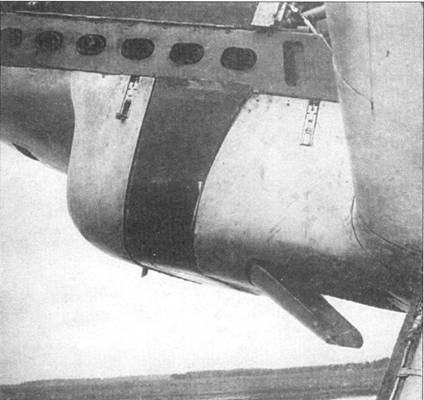

Обтекатель радиатора водяного охлаждения.

Messerschmitt Bf.109C

Bf.109 V8, V9 и V10 послужили опытными самолетами серии С, которая должна была стать основной с двигателями Jumo. V8 и V9 получили радиатор новой формы и дополнительные воздухозаборники, но стандартный Bf. 109C не имел последних и получил более объемный туннельный радиатор. Маслорадиатор размещался по образу Bf.109B. Так как проблемы с установкой пулемета в развале цилиндров продолжались, на Bf.109 V8 была добавлена пара крыльевых пулеметов сразу за стойками шасси. Это потребовало некоторого изменения и усиления конструкции крыла. Огневые испытания приводили к повреждению передней кромки крыла, а небольшой флаттер элеронов был легко устранен. Но в целом испытания были успешными, и Bf.109С-1 получили крыльевые пулеметы. Потом вооружение с Bf.109 V8 было снято, а двигатель Jumo 210Da был заменен на Jumo 210Ga. В таком виде самолет участвовал в состязаниях в Цюрихе в июле 1937 г. Bf.109 V9 был в целом подобен Bf. 109 V8, но крыльевые пулеметы были заменены на 20-мм пушки MG FF. Доводка пушечных установок затянулась, и только самолеты серии Е получили пушки. Bf.109 V10 первоначально получил двигатель Jumo 210G, но в июне 1937 г на него был поставлен первый вариант двигателя «Даймлер-Бенц» DB 600Аа взлетной мощностью 960 л.с. Этот самолет был списан во время аварии в Цюрихе, как уже упоминалось выше. Bf.109 VII также был модифицирован под новый двигатель.

В ноябре 1937 г на Bf. 109B была перевооружена четвертая группа — II/ JG 234 «Шлагетер» в Дюссельдорфе. Первый самолет был получен 13-го числа. До конца года к поставкам самолета подключился завод «Физелера» в Касселе, который выпускал Bf.109B-2 по лицензии. «Эрла машиненверке» к этому времени уже почти подготовила оснастку под производство Bf. 109C. заказ также получила «Фокке-Вульф» в Бремене. Поставки Bf.109C-1 начались весной 1938 г. Этот вариант был оснащен двигателем Jumo 210Ga с радиатором большего сечения и переделанными выхлопными трубами. Вооружение состояло из четырех пулеметов MG 17. Крыльевые пулеметы имели по 420 патронов на ствол, а фюзеляжные — 500 патронов. Как и в предыдущих случаях, первые серийные Bf. 109C-1 были тут же направлены в Испанию в состав легиона «Кондор». В течение лета свои Bf.109B-1 на Bf.109C-1 стала заменять I/JG 132. В Испанию ушли Bf. 109B, С, D — всего 90. Плюс еще 40 Bf.109E, всего с опытными — 132 «стодевятых».

Задняя верхняя крышка капота двигателя и боковой обтекатель.

Правый борт носовай части фюзеляжа Bf.109-1.

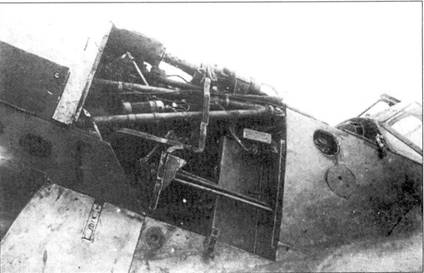

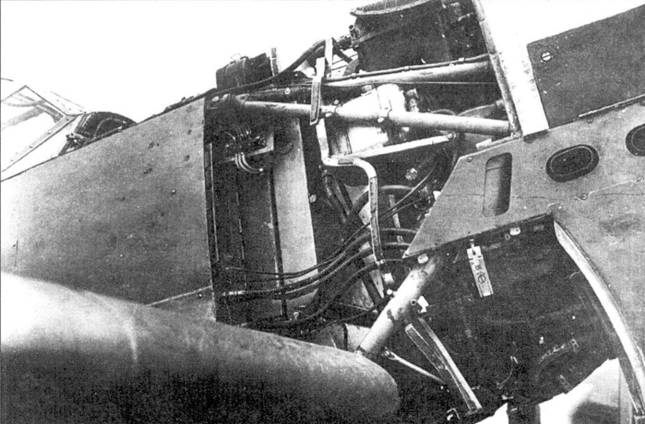

Правый борт носовой части, хорошо видны патронные ящики.

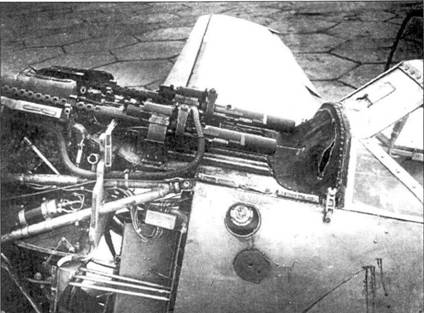

Установка пулеметов в носовой части Bf.109-1.

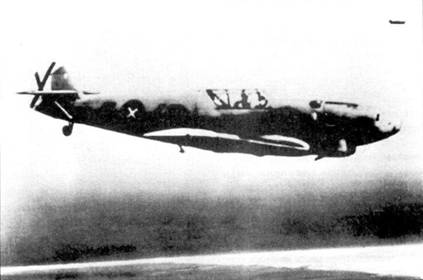

Истребитель Bf.109-1 в полете, лето 1938 года.

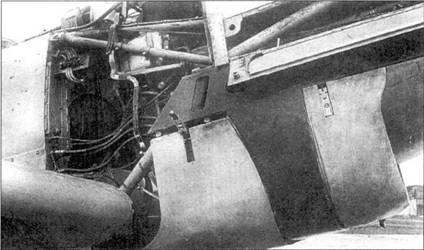

Левый борт носовой части истребителя Bf.109-1, лючок прикрывающий горловину маслобака открыт.

Последние были направлены в 3-ю эскадрилью 88-го истребительной группы, сменив там в июле 1938 г Не.51. Кроме более тяжелого вооружения и более мощного двигателя Bf.109C-1 получил радиостанцию FuG 7 R/T, что для того времени было очень важно. Радиостанция давала не только преимущество в воздушном бою, но и позволяла самолетам эффективно вести штурмовку по наведению с земли. Одновременно с Bf.109C-1 в 88-ю группу поступили He.112B-0. На аэродроме Теруель их облетал самый опытный пилот франкистов Гарсиа Мора-то. По результатам его заключения правительство мятежников запросило поставок Bf.109 для вооружения «эскадрилий де Саза».

Испанские пилоты уже имели возможность опробовать Bf.109 в составе легиона «Кондор». Немецкое верховное командование, опасаясь силовой реакции Англии и Франции на судетский кризис, отозвало из легиона часть опытных пилотов. Это заставило пополнять 88-ю истребительную группу испанскими пилотами. Впервые испанцы приняли участие в боях на Bf.109 в октябре 1938 г во время битве на Эбро. К этому времени в 88-й истребительной группе было три эскадрильи с Bf.109, которые действовали с Ля Сения в Таррагоне.
