| Максимальный угол ВН, град | 78 |
|---|---|
| Угол ГН, град | 30 |
| Габаритные размеры, мм: длина | 9485 |
| ширина | 2890 |
| высота | 2375 |
| Ширина колеи, мм | 2275 |
| Вес в походном положении | |
| (с ракетой и расчетом), т | около 18,2 |
| Запас хода по шоссе, км | 650 |
| Скорость хода с ракетой, км/час: по шоссе | до 60 |
| по бездорожью | 5—10 |
| на
| 6—8 |
| Расчет, чел | 4 |
| Данные транспортно-заряжаюшей машины 9Т218 | |
| Число перевозимых ракет | 2 |
| Габаритные размеры, мм: длина | 9485 |
| ширина | 2373 |
| высота | 2782 |
| Время загрузки ракет, мин | 22—30 |
| Время перегрузки ракеты на СПУ, мин | 15—30 |
| Грузоподъемность крана, т | 2—2,7 |
| Расчет, чел | 2 |
| Вес транспортно-заряжающей машины, т | около 18 |
* Первый вариант ракет «Точка» имел дальность 70 км. Кассетная боеголовка к ракете «Точка» имела 50 элементов весом по 7 кг.
** Ряд параметров носят оценочный характер.
Глава 4. Корпусные и армейские баллистические ракеты
Ракеты Р-11 и Р-11М. 4 декабря 1950 г. вышло Постановление Совмина, санкционировавшее начало работ по теме «Н2» — создание ракет на высококипящих компонентах топлива.
В ноябре 1951 г. ОКБ-1 НИИ-88 (главный конструктор С.П. Королев) был завершен эскизный проект одноступенчатой ракеты Р-11. Полномасштабные работы по ракете Р-11 начались по Постановлению Совмина от 13 февраля 1953 г.

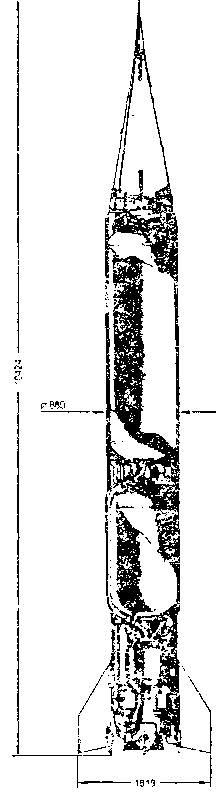

Ракета имела инерциальную систему управления. Боевая часть была фугасного типа и содержала 535 кг взрывчатого вещества. Однокамерный жидкостный реактивный двигатель С2.253 с вытеснительной подачей топлива был разработан в ОКБ-2 (главный конструктор А.И. Исаев). В двигателе в качестве окислителя использовалась азотная кислота АК-2И, основным горючим был керосин, а пусковым горючим — ТГ-02 «Тонка». Органами управления ракеты служили поворотные газоструйные рули. (Сх, 35)
Первый этап летных испытаний в объеме пусков 10 ракет Р-11 прошел с 18 апреля по 2 июня 1953 г. на полигоне Капустин Яр. Пуски ракет Р-11 с головной частью весом 540 кг производились на дальность 270 км (4 ракеты) и 250 км (6 ракет). Первый успешный пуск ракеты состоялся 21 мая 1953 г. Пять ракет достигли района цели (четыре, запущенные на дальность 270 км, и одна — на дальность 250 км), три ракеты не достигли цели, два пуска были аварийными (первый — из-за неисправности системы управления ракета упала на расстоянии 765 м от пускового стола; девятый — из-за не герметичности двигательной установки).
Второй этап летных испытаний, также в объеме 10 пусков, был проведен на том же полигоне с 20 апреля по 13 мая 1954 г.
Из десяти пусков ракеты Р-11 девять достигли дальности 270 км с вероятным отклонением по дальности 1,19 км (по тактико-техническим требованиям — 1,5 км) и боковому отклонению 0,66 км (по тактико-техническим требованиям — 0,75 км). Авария произошла на шестом пуске 5 мая 1954 г. на 80-й секунде вследствие выхода из строя автомата стабилизации по всем каналам.
В декабре 1954 г. — январе 1955 г. проведены пять успешных пристрелочных испытаний. Ракета Р-11 после 10 зачетных испытаний, проведенных в январе — феврале 1955 г., была принята на вооружение 13 июля 1955 г. с индексом ГАУ 8А61. Однако фактически ракета 8А61 в войска не поступала.
26 августа 1954 г. вышло Постановление Совмина о создании на базе ракеты Р-11 ракеты — носителя ядерного заряда для сухопутных войск. Новая ракета получила индекс Р-11М. Основным ее отличием была боеголовка, оснащенная спецбоеприпасом «РСД-4» мощностью 10 кт. Принципиальные различия были в наземном оборудовании комплекса. При транспортировании ракета Р-11 перевозилась на полуприцепе с автомобилем типа ЗИС-151, время перехода из походного положения в боевое составляло около 3,5 часа. Запуск ракет производился с пускового стола, который в походном положении перевозился на автомобиле. Установщик ракеты был сделан на шасси тяжелого артиллерийского тягача. Для ракет Р-11М была создана специальная самоходная пусковая установка (СПУ), что резко повысило мобильность комплекса, а время перехода из походного положения в
боевое сократилось до 30 минут.Летные испытания ракета Р-11М прошла в три этапа с 30 декабря 1955 г. по 11 апреля 1957 г. Всего было произведено 22 пуска. В начале 1958 г. проведено пять зачетных пусков, и Постановлением Совмина от 1 апреля 1958 г. Р-11М была принята на вооружение под индексом 8К11 в качестве оперативно-тактической ракеты сухопутных войск. (Сх. 36)

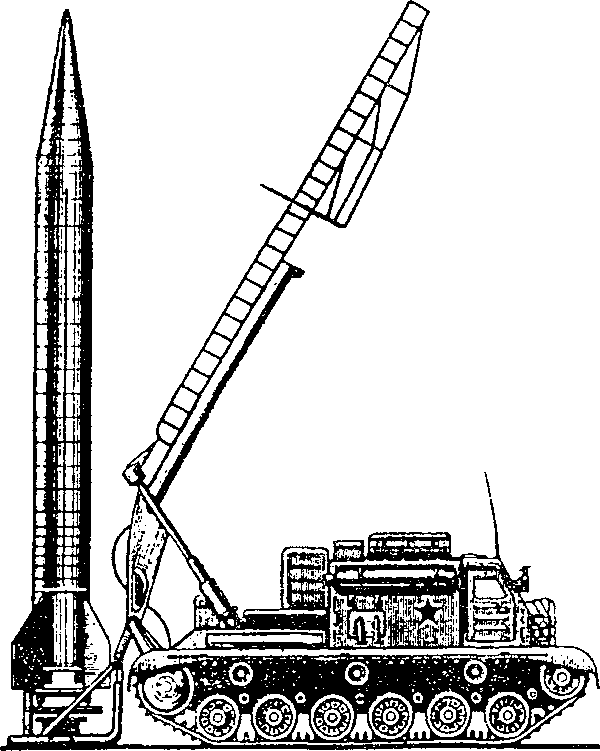

Самоходная пусковая установка «объект 803» была разработана в 1955–1956 гг. на ленинградском Кировском заводе под руководством К.Н. Ильина. СПУ установлена на шасси артиллерийской установки ИСУ-152К. Вес СПУ 40 т, максимальная скорость хода 42 км/час. Отличительной особенностью конструкции явилось то, что ракета в походном положении лежала на характерной трубчатой стреле, напоминающей своими контурами остов лодки. Перед пуском ракета приводилась в вертикальное положение и устанавливалась на консольно закрепленный на корме пусковой стол. СПУ «объект 803» получила индекс 8У218 и серийно выпускалась Кировским заводом с 1959 г. «Объект 803» был снят с производства по Постановлению Совмина № 1116 от 10 октября 1962 г.
20 августа 1957 г. вышел приказ министра оборонной промышленности о передаче двух ракет Р-2 Китаю. В дальнейшем туда передали и Р-11. В 1960–1961 гг. в КНР было сформировано 20 полков с ракетами Р-2 и Р-11.
В мае 1955 г. на базе артиллерийской бригады большой мощности Воронежского военного округа была сформирована 233-я инженерная бригада РВГК. Первоначально она была вооружена ракетами 8А61, а затем — ракетами 8К11.
В августе 1958 г. из подчинения заместителя министра обороны СССР по специальному вооружению и ракетной технике [56] в состав Сухопутных войск были переданы «инженерные бригады РВГК» [57] , оснащенные принятыми на вооружение в 1955 г. управляемыми ракетами Р-11М. Это были следующие соединения:
56
Эта должность учреждена в марте 1955 г., а в декабре 1959 г. занимавший ее Главный маршал артиллерии М.И. Неделин возглавил Ракетные войска стратегического назначения.
57
Формировавшиеся во второй половине 1940-х годов — начале 1950-х годов ракетные соединения именовались «бригадами особого назначения РВГК». а с 1953 г. — «инженерными бригадами РВГК».
— 77-я инженерная бригада РВГК (сформирована в 1953 г. на полигоне Капустин Яр и по завершении формирования и подготовки дислоцирована в Прикарпатский военный округ. При формировании в 1952 г. бригада оснащалась ракетами Р-2 — вариант ФАУ-2);
— 90-я инженерная бригада РВГК (сформирована в 1952 г. на полигоне Капустин Яр и по завершении формирования и подготовки дислоцирована в Киевский военный округ. При формировании в 1952 г. оснащалась ракетами Р-2);
— 233-я инженерная бригада РВГК (сформирована в 1955 г. на базе кадров артиллерийской бригады РВГК Воронежского военного округа).
Формировавшиеся во второй половине 1940-х годов — начале 1950-х годов ракетные соединения именовались «бригадами особого назначения РВГК». а с 1953 г. — «инженерными бригадами РВГК».
| Р11 | Р11М | |
|---|---|---|
| Индекс ГАУ | 8А61 | 8К11 |
| Длина ракеты, м | 10,424 | 10,5 |
| Диаметр ракеты максимальный, м | 0,88 | 0,88 |
| Вес боевой части, кг | 690 | 600 |
| Вес незаправленной ракеты, кг | 1645 | – |
| Вес топлива, т | 3,705 | 3,7 |
| Вес ракеты стартовый, т | 5,35 | 5,4 |
| Тяга двигателя на земле, кг | 8300 | – |
| Дальность стрельбы, км: | ||
| максимальная | 270 | 170 |
| минимальная | 60 | 60 |
| КВО, м | 3000 | 3000* |
* В разных документах данные по отклонению ракеты 8К11 имеют большой разброс. Это вызвано, с одной стороны, методом определения отклонений: расчетным, по пускам в ходе совместных летных испытаний, но пускам во время службы в частях и т. д. Кроме того, важно количество учтенных пусков ракет, так как военные и инженерные «очковтиратели» любят исключать из статистики наиболее неудачные пуски. Так, в одном из документов говорится, что для 65 % пусков ракет Р-11М отклонение получено: по дальности ± 1100 км и боковое ± 1050 км; еще в 15–20 % пусков ракеты легли в 4-километровый круг, а об остальных 15–20 % восбще ничего не говорится.
