3D координаты

При создании объектов в 3D пространстве для указания точек используются декартовы, цилиндрические или сферические координаты.

Задание 3D декартовых координат

3D декартовы координаты указывают на точное расположение с помощью трех координат: X, Y и Z.

Трехмерные декартовы координаты (X,Y,Z) задаются аналогично двумерным (X,Y) координатам. К двум составляющим по осям X и Y добавляется третья по оси Z. Таким образом, 3D координаты вводятся в формате:

Х,Y,Z

ПРИМЕЧАНИЕ. В следующих примерах предполагается, что этот динамический вид отключен, или что координаты введены в командной строке. При использовании динамического ввода можно задавать абсолютные координаты с префиксом #.

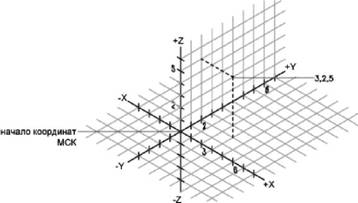

В приведенной ниже иллюстрации значения координат 3,2,5 определяют точку в следующем местоположении: 3 единицы вдоль положительной оси X, 2 единицы вдоль положительной оси Y и 5 единиц вдоль положительной оси Z.

Использование значения по оси Z по умолчанию

Если координаты вводятся в формате X,Y, значение Z копируется из ввода для последней точки. В результате, можно ввести местонахождение в формате X,Y,Z, а затем ввести последующие местоположения с использованием формата X,Y со значением Z, которое остается постоянным. Например, для построения отрезка можно ввести следующие координаты:

От точки: 0,0,5

К точке: 3,4

Обе конечные точки отрезка будут иметь одинаковое значение координаты Z, равное 5 единицам. Когда пользователь начинает или открывает любой чертеж, исходное значение по умолчанию координаты Z превышает 0.

Использование абсолютных и относительных координат

Как и в случае 2D координат, можно вводить как абсолютные координаты (отсчитываемые от начала координат), так и относительные (отсчитываемые от последней указанной точки). Для ввода координат в относительной форме используется знак @, указываемый перед числовыми значениями координат. Например, для указания точки, смещенной от предыдущей точки на одну единицу по оси X, следует ввести @1,0,0. Для ввода абсолютных координат никаких предваряющих знаков не требуется. Для ввода абсолютных координат в командной строке никаких предваряющих знаков не требуется.

Задание координат с помощью дигитайзера

При вводе координат дигитайзером координата Z ПСК сохраняет значение 0. Для задания иного значения Z по умолчанию, отличного от 0, без перемещения ПСК можно воспользоваться командой УРОВЕНЬ.

Для ввода абсолютных координат (3D)

■ На запрос координат точки введите координаты в подсказке, используя следующий формат:

#х,у,z

Если динамический ввод отключен, введите координаты в командной строке, используя следующий формат:

х,у,z

Для ввода относительных координат (3D)

■ На запрос координат точки в командной строке ввести значения координат в формате:

@х,у,z

Краткий справочник

Команды

СЕТКА

Отображение точечной сетки на текущем видовом экране, которая не выводится на печать

ШАГ

Ограничение перемещения курсора определенными интервалами

ПЛАНШЕТ

Настройка, калибровка, включение и отключение графического планшета

ПСК

Управление пользовательскими системами координат

ЗНАКПСК

Управление видимостью и расположением знака ПСК

ЕДИНИЦЫ

Задание форматов и точности представления линейных и угловых единиц

Системные переменные

COORDS

Управляет форматом и частотой обновления координат на статусной строке

ELEVATION

Сохраняет текущий уровень новых объектов относительно текущей ПСК

TABMODE

Управляет использованием режима "Планшет"

Утилиты

Нет

Ключевые слова для команд

Нет

Задание цилиндрических координат

3D цилиндрические координаты описывают точное местоположение по расстоянию от начала ПСК в плоскости XY, углу относительно оси X в плоскости XY и значению Z.

Задание цилиндрических координат аналогично заданию полярных координат для 2D пространства. Дополнительно добавляется значение расстояния от указанной полярной координаты до требуемой точки пространства перпендикулярно плоскости XY. Цилиндрические координаты определяют расстояние от начала координат ПСК до проекции точки на плоскость XY, угол относительно оси X и расстояние от точки до плоскости XY по оси Z. Цилиндрические координаты точки указываются в формате: Для задания точки в абсолютных цилиндрических координатах применяется следующий синтаксис:

Х<[угол к оси X ], Z

ПРИМЕЧАНИЕ. В следующих примерах предполагается, что этот динамический вид отключен, или что координаты введены в командной строке. При использовании динамического ввода можно задавать абсолютные координаты с префиксом #.

На следующем рисунке запись "5<30,6" обозначает точку, смещенную на 6 единиц по оси Z от точки в плоскости XY, которая расположена на расстоянии 5 единиц от начала текущей ПСК под углом 30 градусов к оси X.

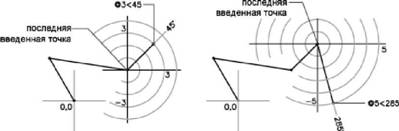

Если требуется задать положение точки относительно предыдущей точки, а не относительно начала ПСК, можно ввести относительные значения цилиндрических координат с префиксом @. Например, запись "@4<45,5" обозначает точку, смещенную на 5 единиц в положительном направлении оси Z от точки в плоскости XY, которая расположена на расстоянии 4 единиц от последней введенной точки под углом 45 градусов к положительному направлению оси X.
