AutoCAD 2008. Руководство пользователя

ПРИМЕЧАНИЕ. Кнопка "Пересечение двух линий, определенных четырьмя точками" калькулятора QuickCalc использует функцию ill(p1,p2,p3,p4).

1. На панели инструментов QuickCalc нажмите кнопку "Пересечение двух линий, определенных четырьмя точками".

Панель инструментов "БыстрКальк" временно закрывается, и отображается запрос на ввод четырех точек.

2. Введите координатные значения первой точки первого отрезка, а затем — второй точки первого отрезка. Далее введите координатные значения первой точки второго отрезка, а затем — второй точки второго отрезка.

Откроется калькулятор QuickCalc, и значение вычисленного выражения будет добавлено в конец любого значения или выражения, уже присутствующего в поле ввода.

Краткий справочник

Команды

БЫСТРКАЛЬК

Вызов калькулятора QuickCalc

БКЗАКРЫТЬ

Закрытие калькулятора QuickCalc

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Преобразование единиц измерения

В области преобразования единиц калькулятора QuickCalc можно получить эквивалентные значения для различных единиц измерения.

Преобразование единиц возможно для величин, относящихся к длине, площади, объему и угловым значениям. В зависимости от выбранного типа можно выбрать список единиц, которые необходимо преобразовать, и список единиц, в которые они будут преобразованы.

В поле "Преобразуемое значение" автоматически отображается значение из поля ввода. Можно также ввести другое значение. Результаты преобразования единиц отображаются в поле "Преобразованное значение". Чтобы вставить этот результат в поле ввода, щелкните значок QuickCalc в поле "Преобразованное значение".

ПРИМЕЧАНИЕ. В поле "Преобразуемое значение" введите десятичные значения без единиц.

Для преобразования единиц измерения с помощью QuickCalc

1. В области преобразования единиц выберите категорию единиц в списке "Тип единиц".

2. В списке "Преобразовать из" выберите тип единиц, который следует преобразовать.

3. В списке "Преобразовать в" выберите тип единиц, в который будет выполнено преобразование.

4. В поле "Преобразуемое значение" введите значение, которое необходимо преобразовать. Нажать ENTER.

Преобразованное значение отобразится в поле "Преобразованное значение".

Для копирования результатов преобразования единиц в поле ввода калькулятора QuickCalc

■ В заголовке области преобразования единиц нажмите кнопку "Возвратить значение преобразования в область ввода". Преобразованное значение отобразится в поле ввода.

Для преобразования радианов в градусы с помощью QuickCalc

1. На цифровой клавиатуре введите значение в радианах.

2. В области научных расчетов нажмите кнопку r2d.

3. На цифровой клавиатуре нажмите знак равенства (=).

Преобразование отобразится в поле ввода.

Для преобразования градусов в радианы с помощью QuickCalc

1. На цифровой клавиатуре введите значение в градусах.

2. В области научных расчетов нажмите кнопку d2r.

3. На цифровой клавиатуре нажмите знак равенства (=).

Преобразование отобразится в поле ввода.

Краткий справочник

Команды

БЫСТРКАЛЬК

Вызов калькулятора QuickCalc

БКЗАКРЫТЬ

Закрытие калькулятора QuickCalc

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

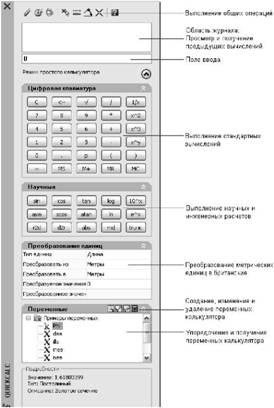

Создание и использование переменных калькулятора

В области переменных QuickCalc хранятся переменные калькулятора, к которым можно обращаться в случае необходимости. Переменные калькулятора могут быть константами или функциями.

Область переменных можно использовать для определения, хранения и выбора переменных калькулятора. Переменные калькулятора могут быть константами (координаты/векторы, действительные числа и целые числа) или функциями. В области переменных можно выполнить следующее.

■ Щелкните переменную калькулятора для отображения в поле "Подробности" (в нижней части области переменных) такой информации, как значение, тип и описание.

■ Дважды щелкните переменную калькулятора, чтобы загрузить ее поле ввода QuickCalc.

Дополнительные операции можно выполнять с помощью контекстных меню в области переменных.

Создание новых переменных калькулятора

Новые переменные калькулятора можно создавать с помощью контекстных меню в области переменных. При определении новых переменных калькулятора в диалоговом окне "Описание переменной" применяются следующие правила:

■ Константы. Любое выражение, введенное в поле текстового ввода "Значение" или "Выражение", вычисляется до сохранения переменной калькулятора. Переменные калькулятора, определенные как константы, доступны "глобально". Обращаться к глобальным константам и использовать их можно в разных чертежах и сеансах работы.

■ Функции. Любое выражение, введенное в поле текстового ввода "Значение" или "Выражение", сохраняется как текст. Вычисление функций осуществляется при их использовании в поле ввода QuickCalc.

Создание глобальных констант

Для создания глобальных констант воспользуйтесь одним из следующих способов.

■ Введите выражение в поле ввода в следующем формате: $имя_переменной=значение. Например, чтобы определить золотое отношение как 8 знаков после запятой и принять его в качестве глобальной константы Phi, введите в поле ввода $Phi=1.61803399.

■ Нажмите кнопку "Новая переменная" в заголовке области переменных. В диалоговом окне "Описание переменных" щелкните "Константа" и заполните остальные поля.

■ Щелкните правой кнопкой мыши в области переменных. Выберите "Новая переменная".

Доступ к глобальным константам

Пользователь может обратиться к глобальным константам и передать их в поле ввода калькулятора QuickCalc следующим образом:

■ Дважды щелкните переменную в области переменных калькулятора QuickCalc.
