AutoCAD 2008. Руководство пользователя

Если известны начальная, центральная и конечная точки, то построение дуги можно начать с указания как начальной, так и центральной точки. Центральная точка совпадает с центром окружности, частью которой является создаваемая дуга.

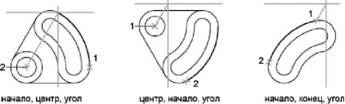

Построение дуги по началу, центру и углу

Если известны начальная точка, центр дуги и центральный угол, то можно воспользоваться опцией "Начало, центр, угол" или "Центр, начало, угол".

Положение конечной точки определяется центральным углом. Если же известны начало и конец, но неизвестен центр дуги, следует воспользоваться методом "Начало, конец, угол".

Построение дуги по началу, центру и длине хорды

Если известны начальная точка, центр дуги и длина хорды, то можно воспользоваться методом "Начало, центр, длина" или "Центр, начало, длина".

Длина хорды определяет центральный угол дуги.

Построение дуги по началу, концу и направлению/радиусу

Если известны начальная и конечная точки, то можно воспользоваться методом "Начало, конец, направление" или "Начало, конец, радиус".

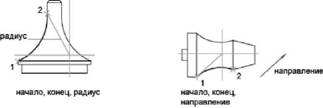

На чертеже слева показана дуга, построенная путем указания начальной точки, конечной точки и радиуса. Радиус задается с клавиатуры или путем перемещения курсора в требуемом направлении с последующим вводом точного значения расстояния.

На чертеже справа изображена дуга, построенная с помощью устройства указания путем задания начальной и конечной точек и направления касательной. Если курсор перемещается вверх от начальной и конечной точек, то строится вогнутая дуга, как показано в данном случае. При перемещении курсора вниз строится выпуклая дуга.

Построение смежных дуг и отрезков

Сразу после завершения построения дуги можно приступить к созданию касательной к дуге в ее конечной точке, вызвав команду ОТРЕЗОК и нажав ENTER в ответ на запрос "Начальная точка". От пользователя в данном случае требуется только задать его длину.

Аналогично, после построения отрезка можно приступить к построению дуги, касательной к отрезку в его конечной точке, для чего нужно вызвать команду ДУГАи нажать ENTER в ответ на запрос "Начальная точка". От пользователя в данном случае требуется только задать конечную точку дуги.

Подобным образом можно строить последовательности дуг, соединенных между собой. Для построения соединенных дуг с помощью меню выберите меню Рисование Дуга→Продолжить. В данном случае смежные дуги имеют общую касательную в точке соединения. Последующие касательные дуги можно строить с помощью пункта "Продолжить" контекстного меню.

См. также:

■ Построение полилиний

■ Разрыв и соединение объектов

Для построения дуги по трем точкам

1. Выберите меню Рисование→Дуга→3 точки.

2. Укажите начальную точку.

3. Укажите промежуточную точку дуги.

4. Укажите конечную точку.

Рисование

ДУГА

Для построения дуги по началу центру и концу

1. Выберите меню "Рисование"→"Дуга"→"Начало, центр, конец".

2. Укажите начальную точку.

3. Укажите точку центра.

4. Укажите конечную точку.

Рисование

ДУГА

Для продолжения дуги касательным отрезком

1. Завершите построение дуги.

2. Выберите меню Рисование→Отрезок.

3. Нажмите ENTER на запрос указания первой точки.

4. Ввести длину отрезка и нажмите ENTER.

Рисование

ОТРЕЗОК

Для продолжения дуги касательной дугой

1. Завершить построение дуги.

2. Выберите меню Рисование→Дуга→Продолжить.

3. Укажите конец касательной дуги.

Рисование

ДУГА

Краткий справочник

Команды

ДУГА

Построение дуг

ОТРЕЗОК

Построение отрезков

ПОДОБИЕ

Построение концентрических кругов, параллельных отрезков и кривых

НАСТРВИД

Задание точности аппроксимации объектов на текущем видовом экране

Системные переменные

ANGDIR

Задание направления для положительных углов.

LASTANGLE

Сохраняет конечный угол последней введенной дуги в плоскости XY текущей ПСК в текущем пространстве

WHIPARC

Управляет сглаживанием кругов и дуг на экране

Утилиты

Нет

Ключевые слова для команд

Нет

Построение кругов

Для построения кругов используются различные сочетания таких параметров, как положение центра, радиус, диаметр, положение точек окружности и других объектов.

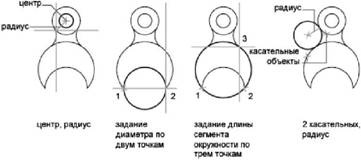

Круги можно строить различными способами. По умолчанию построение производится по заданным центру и радиусу. Существуют также три дополнительных метода, которые показаны на чертеже.

Построение окружности, касающейся других объектов

Точка касания — это точка, в которой объект касается другого объекта, не пересекаясь с ним. Для построения окружности, касающейся других объектов, нужно указать точки касания на каждом из объектов и радиус окружности. На следующих чертежах построенная окружность показана жирной линией; точки касания — (1) и (2).

Для построения окружности, касательной в трех точках, нужно установить режим привязки "Касательная" командой ПРИВЯЗКА и построить окружность по трем точкам.

См. также:

■ Использование объектной привязки

■ Построение изометрических кругов

Для построения круга по центру и радиусу (или диаметру)

1. Выполнить одно из следующих действий:

 ■ Выберите меню "Рисование"→"Круг"→"Центр, радиус".
