AutoCAD 2008. Руководство пользователя

 ■ Выберите меню "Рисование"→"Круг"→"Центр, диаметр".

2. Укажите точку центра.

3. Задайте радиус или диаметр.

Рисование

КРУГ

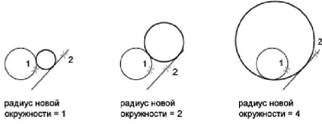

Для построения круга, касающегося двух объектов

1. Выберите меню "Рисование"→"Круг"→"Две точки касания, радиус".

Включается режим объектной привязки "Касательная".

2. Выберите первый объект, которого касается окружность.

3. Выберите второй объект, которого касается окружность.

4. Задайте радиус круга.

Рисование

КРУГ

Краткий справочник

Команды

КРУГ

Построение окружностей

ПОДОБИЕ

Построение концентрических кругов, параллельных отрезков и кривых

Системные переменные

CIRCLERAD

Радиус круга по умолчанию. Нуль указывает на отсутствие значения по умолчанию

WHIPARC

Управляет сглаживанием кругов и дуг на экране

Утилиты

Нет

Ключевые слова для команд

Нет

Построение дуг полилиний

Полилиния представляет собой связанную последовательность сегментов; все эти сегменты являются единым объектом. Полилинии могут состоять из линейных и дуговых сегментов, а также из любых их сочетаний.

Полилинии используются, если предполагается работа с набором сегментов как с целым. У полилиний можно изменять ширину и кривизну сегментов. Имеющиеся на чертеже полилинии можно отредактировать командой ПОЛРЕД, а также преобразовать в отдельные линейные и дуговые сегменты с помощью команды РАСЧЛЕНИТЬ. Пользователь может:

■ Преобразовывать сглаженные сплайнами полилинии в сплайны командой СПЛАЙН

■ Создавать многоугольники с помощью замкнутых полилиний

■ Создавать полилинии из контуров перекрывающихся объектов

Создание дуговых полилиний

Полилинии могут иметь дуговые сегменты. Каждый из таких сегментов строится из конечной точки предыдущего сегмента. Дуги описываются заданием угла, центра, направления или радиуса. Кроме того, дугу можно построить указанием второй и конечной точек.

Создание замкнутых полилиний

Имеется возможность построения замкнутой полилинии для создания многоугольника. Для замыкания полилинии нужно выбрать начальную точку последней стороны объекта, ввести з (Замкнуть) и нажать ENTER.

Создание широких полилиний

Создаваемые полилинии могут иметь различную ширину, которая устанавливается опциями "Ширина" и "Полуширина". Для каждого сегмента можно задать свое значение ширины; кроме того, сегменты могут сужаться или расширяться, если значения ширины в начальной и конечной точках различны. Эти опции доступны после указания начальной точки при построении полилинии.

Опциями "Ширина" и "Полуширина" задается ширина следующего создаваемого сегмента полилинии. При указании значения 0 строится тонкий сегмент с нулевой шириной. Любые ненулевые положительные значения ширины приводят к созданию широких линий, которые отображаются закрашенными или в виде контуров, в зависимости от состояния режима закраски. Опцией "Полуширина" можно задавать расстояние от осевой линии широкой полилинии до ее края.

При использовании опции "Ширина" предоставляется возможность задания ширины сегмента как в начальной точке, так и в конечной. В этом случае ввод разных значений позволяет строить сужающиеся полилинии. Начальные и конечные точки широких сегментов полилинии располагаются на центральных осевых линиях сегментов. Места пересечений смежных широких сегментов полилинии обычно подрезаются. Однако этого не происходит в случае некасательных дуговых сегментов, очень острых углов пересечения или при использовании прерывистого типа линий.

Создание полилиний из контуров перекрывающихся объектов

Из контура, полученного в результате взаимного перекрытия объектов и образующего замкнутую область, можно создать полилинию. Полилиния, построенная таким образом, является отдельным объектом и не связана с объектами, определяющими контур построения. С такой полилинией можно выполнять те же действия, что и с другими полилиниями.

При работе с большими и сложными чертежами процесс задания контуров можно упростить, сгруппировав контуры в наборы. Набор создается путем выбора объектов, которые должны определять окончательный контур.

См. также:

■ Редактирование сплайнов

■ Редактирование и объединение полилиний

■ Разрыв и соединение объектов

■ Работа с весами линий

Для построения полилинии из линейных сегментов

1. Выберите меню Рисование→Полилиния.

2. Укажите начальную точку полилинии.

3. Укажите конечную точку первого сегмента полилинии.

4. Продолжите указание конечных точек для последующих сегментов.

5. Для завершения построения нажмите ENTER или введите з, если нужно замкнуть полилинию.

Чтобы провести новую полилинию из конечной точки последней построенной полилинии, нужно снова вызвать команду ПЛИНИЯ и нажать ENTER в ответ на запрос "Начальная точка".

Рисование

ПЛИНИЯ

Для построения полилинии из линейных и дуговых сегментов

1. Выберите меню Рисование→Полилиния.

2. Укажите начальную точку сегмента полилинии.

3. Укажите конечную точку сегмента.

 ■ Для включения режима построения дуг введите д (дуга) в командной строке.

 ■ Для возврата в режим построения линейных сегментов введите л (Линейный).

4. При необходимости построить последующие сегменты полилинии.

5. Для завершения построения нажмите ENTER или введите з, если нужно замкнуть полилинию.

Рисование

ПЛИНИЯ

Для создания широкой полилинии

1. Выберите меню Рисование→Полилиния.

2. Укажите начальную точку линейного сегмента.

3. Введите ш (Ширина).

4. Введите значение ширины в начале линейного сегмента.

5. Задайте ширину в конце сегмента одним из следующих методов:

 ■ Для создания линейного сегмента с постоянной шириной нажмите клавишу ENTER.

 ■ Для построения сужающегося или расширяющегося линейного сегмента введите другое значение ширины.

6. Укажите конечную точку сегмента.
