GRIPSIZE
Устанавливает размер квадрата, изображающего ручку (в пикселах)
Утилиты
Нет
Ключевые слова для команд
Нет
Управление ручками в блоках

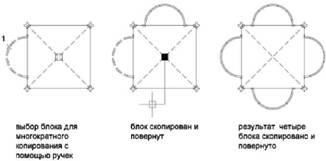

По желанию пользователя вставленный блок может иметь как одну ручку, так и набор ручек.
По желанию пользователя вставленный блок может иметь как одну ручку в точке вставки, так и набор ручек для каждого отдельного объекта внутри блока.
См.
■ Указание ручек для динамических блоков
Для включения и отключения ручек в блоках
1. Выберите меню Сервис→Параметры.
2. На вкладке "Выбор" диалогового окна "Настройка" установите или сбросьте флажок "Ручки внутри блоков".
3. Нажмите "OK".
НАСТРОЙКА
Команды
НАСТРОЙКА
Параметры данной вкладки служат для пользовательской настройки программы
Системные переменные
GRIPBLOCK
Управляет ручками внутри блоков
GRIPCOLOR
Управляет цветом невыбранных ручек
GRIPHOT
Управляет цветом выбранных ручек
GRIPS
Управляет использованием набора ручек при растягивании, перемещении, повороте, масштабировании и зеркальном отображении объектов
GRIPSIZE
Устанавливает размер квадрата, изображающего ручку (в пикселах)
Утилиты
Нет
Ключевые слова для команд
Нет
Редактирование сложных объектов
Для таких сложных объектов, как блоки, размеры, штриховки и полилинии, предусмотрены дополнительные операции редактирования.
Расчленение составных объектов
Составные объекты, такие как полилинии, размеры, штриховки и вхождения блоков, можно расчленять на отдельные составляющие элементы.
Составные объекты, такие как полилинии, размеры, штриховки и вхождения блоков, можно расчленять на отдельные составляющие элементы. Например, расчленение полилинии приводит к ее разрыванию на простые отрезки и дуги. Вхождения блоков и ассоциативные размеры после расчленения преобразуются в наборы простых объектов.
При расчленении размеров и штриховок теряется ассоциативная связь между элементами, что приводит к образованию набора простых объектов, таких как отрезки, тексты, точки и 2D фигуры. Для автоматического расчленения размеров во время их создания задайте для системной переменной DIMASSOC значение 0.
При расчленении полилинии теряется информацию о ее ширине. Результирующие отрезки и дуги располагаются вдоль ее осевой линии. Для расчленения полилиний, содержавшихся в расчлененном блоке, требуется
отдельная операция. Ширина кольца после его расчленения также становится нулевой.При расчленении из блоков удаляются атрибуты, однако при этом исходные описания атрибутов сохраняются. Цвета и типы линий отдельных объектов, образующихся на месте вхождений блоков, могут измениться.
Внешними ссылками называются файлы чертежей, вставленные в другие чертежи и сохраняющие связь со своим исходным описанием. Внешние ссылки и унаследованные из них блоки расчленить нельзя.
Для расчленения объекта
1. Выберите меню Редактирование→Расчленить.
2. Выберите объекты для расчленения.
Для многих объектов результат расчленения визуально не заметен.
Редактирование
РАСЧЛЕНИТЬ
Команды
РАСЧЛЕНИТЬ
Разбиение составного объекта на составляющие его объекты
РАСЧЛЕНИТЬ
Расчленение составного объекта на отдельные компоненты
Системные переменные
DIMASSOC
Управляет ассоциативностью размерных объектов и расчленением размеров.
EXPLMODE
Управляет обработкой блоков с разными масштабами вставки в команде РАСЧЛЕНИТЬ
Утилиты
Нет
Ключевые слова для команд
Нет
Редактирование и объединение полилиний
Для изменения формы полилиний, кроме общих операций редактирования, предусмотрены также дополнительные операции. Кроме того, можно объединять отдельные полилинии в одну.
Редактирование полилиний заключается в их замыкании и размыкании, а также в перемещении, добавлении и удалении отдельных вершин. Имеется возможность выпрямления полилинии между двумя вершинами, настройки типа линии так, что до и после каждой вершины рисуются штрихи. Можно задать единую ширину для всей полилинии или управлять шириной для каждого сегмента. Полилинии можно также линейно аппроксимировать в сплайновые кривые.
К разомкнутой полилинии можно присоединить отрезок, дугу или другую полилинию, если их конечные точки совпадают. Если конечные точки не совпадают, но расстояние между ними не превышает некоторого критического значения, то объединение выполняется с помощью обрезки, удлинения или создания нового сегмента.
Полилиния, полученная в результате объединения нескольких объектов с различными свойствами, наследует свойства первого выбранного объекта. Если две линии примыкают к полилинии в форме буквы Y, выбирается одна из линий и она присоединяется к полилинии. Данное объединение также приводит к тому, что программа неявно отменяет сглаживание как исходной полилинии, так и присоединяемой. После присоединения полученную полилинию можно сгладить снова.
