AutoCAD 2008. Руководство пользователя

Снятие фасок вдоль всей полилинии

Имеется возможность снять фаски вдоль всей полилинии, то есть построить их в каждом пересечении ее сегментов. При этом рекомендуется задавать одинаковые значения для обеих длин фаски.

В следующем примере оба линейных размера каждой фаски равны между собой.

При снятии фасок вдоль всей полилинии, обрабатываются только те сегменты, длины которых превосходят длину фаски. На следующем чертеже изображена полилиния, некоторые из сегментов которой оказались слишком малы для снятия фасок.

Для построения фаски по двум линейным размерам

1. Выберите меню Редактирование→Фаска.

2. Введите д (Длина).

3. Задать первую длину фаски.

4. Задать вторую длину фаски.

5. Выберите соединяемые фаской отрезки.

Редактирование

ФАСКА

Для соединения фаской двух непараллельных отрезков

1. Выберите меню Редактирование→Фаска.

2. Выберите первый отрезок.

3. Выберите второй отрезок.

Редактирование

ФАСКА

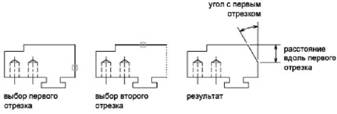

Для построения фаски по линейному и угловому размерам

1. Выберите меню Редактирование→Фаска.

2. Выберите первый отрезок.

3. Введите длину фаски от угла соединения вдоль первого отрезка.

4. Введите угол фаски.

5. Выберите первый отрезок. Затем выберите второй отрезок.

Редактирование

ФАСКА

Для построения фаски без обрезки объектов

1. Выберите меню Редактирование→Фаска.

2. Введите t (Управление обрезкой).

3. Введите n (Без обрезки)

4. Выберите соединяемые объекты.

Редактирование

ФАСКА

Для снятия фасок вдоль всей полилинии

1. Выберите меню Редактирование→Фаска.

2. Введите д (раДиус).

3. Выберите полилинию.

Вдоль всей полилинии происходит снятие фасок установленным текущим способом и с размерами, заданными по умолчанию.

Редактирование

ФАСКА

Для соединения фаской нескольких объектов

1. Выберите меню Редактирование→Фаска.

2. Укажите базовую точку.

В командной строке отображается стандартное приглашение команды.

3. Выберите первый объект, или сначала задать необходимые опции, а затем выберите первый объект.

4. Выберите второй отрезок.

В командной строке вновь отображается стандартное приглашение команды.

5. Выберите первый отрезок для построения следующей фаски, либо нажмите ENTER или ESC для завершения команды.

Редактирование

ФАСКА

Краткий справочник

Команды

ФАСКА

Построение фасок в местах пересечения объектов

Системные переменные

CHAMFERA

Устанавливает первое расстояние фаски, когда значение CHAMMODE задано равным 0

CHAMFERB

Устанавливает второе расстояние фаски, когда значение CHAMMODE задано равным 0

CHAMFERC

Устанавливает длину фаски, когда значение CHAMMODE задано равным 1

CHAMFERD

Устанавливает угол фаски, когда значение CHAMMODE задано равным 1

CHAMMODE

Установка метода ввода для команды ФАСКА

TRIMMODE

Управляет обрезкой выбранных кромок для фасок и сопряжений

Утилиты

Нет

Ключевые слова для команд

Нет

Разрыв и соединение объектов

Можно разорвать и объединить два объекта с зазором или нет. Можно также создать один объект, объединив несколько.

Разрыв объектов

Используйте команду РАЗОРВАТЬ, чтобы создать зазор в объекте для образования двух объектов с зазором. Команда РАЗОРВАТЬ часто используется для создания пространства для вставки блока или текста.

Для разрыва объекта без создания зазора указать обе точки разрыва в одном местоположении. Это можно сделать быстро, если ввести @0,0 на запрос второй точки.

Можно создать разрывы в большинстве геометрических тел кроме

■ Блоки

■ Размеры

■ Мультилинии

■ Области

Соединение объектов

Используйте команду СОЕДИНИТЬ для объединения похожих объектов в один. Можно также создать замкнутые круги и эллипсы из дуг и эллиптических дуг. Можно соединять объекты

■ Дуги

■ Эллиптические дуги

■ Отрезки

■ Полилинии

■ Сплайны

Объект, к которому необходимо присоединить подобные объекты, называется исходным объектом. Объекты, которые необходимо присоединить, должны находиться в одной плоскости. Дополнительные ограничения для каждого типа объектов описаны в команде СОЕДИНИТЬ.

ПРИМЕЧАНИЕ. При объединении двух или более дуг (или эллиптических дуг) их объединение начинается с исходной эллиптической дуги в направлении против часовой стрелки.

См. также:

■ Редактирование и объединение полилиний

■ Редактирование сложных объектов

Для разрывания объекта

1. Выберите меню Редактирование→Разорвать.

2. Выберите разрываемый объект.

По умолчанию точка указания объекта считается первой точкой разрыва. Чтобы выбрать в качестве первой точки разрыва другую точку, следует ввести п (Первая) и указать новую точку.

3. Укажите вторую точку разрыва.
