Управляет настраиваемыми элементами интерфейса пользователя, такими как рабочее пространство, панель инструментов, меню, контекстное меню и сочетание клавиш.
АДАПТАЦИЯ
Изменяет инструментальные палитры
ИНСТРПАЛВКЛ
Открытие окна инструментальных палитр
ИНСТРПАЛОТКЛ
Закрытие окна инструментальных палитр
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Изменение
Параметры и настройки инструментальных палитр могут быть изменены с помощью контекстных меню. Следует отметить, что вид контекстных меню зависит от того, в какой области инструментальной палитры нажать кнопку мыши.
Можно закрепить окно инструментальных палитр у правого или левого края окна приложения. Для того, чтобы избежать закрепления окна, при его перемещении нужно держать нажатой клавишу CTRL .
Настройки инструментальной палитры сохраняются в профиле. К этим настройкам относятся:
■ Разрешить закрепление. Включение/отключение возможности закрепления или привязки окон палитр. Если выбран этот режим, окно закрепляется, когда его перетаскивают в область закрепления на одной из сторон чертежа. Зафиксированное окно сцепляется с боковой стороной окна приложения и вызывает изменение размера области рисования. При выборе этого режима становятся доступными пункты "Прикрепить якорем справа" и "Прикрепить якорем слева".
■ Прикрепить якорем слева или Прикрепить якорем справа. Палитра прикрепляется к базовой точке значка якоря с левой или правой стороны области рисования. Палитра сворачивается и разворачивается, когда её пересекает курсор.
Когда привязанная палитра открыта, её содержимое перекрывает область рисования. Не существует настройки, позволяющей держать открытой привязанную палитру.
■ Авто-скрытие. Управление отображением плавающей палитры. Если выбран этот режим, то при уходе курсора за пределы палитры на экране остается только заголовок палитры. Если этот режим отменён, палитра всё время остаётся открытой.
■ Прозрачность. Задаётся параметр прозрачности окна "Палитры инструментов — все палитры", чтобы оно не скрывало находящиеся под ним объекты.
■ Виды. Изменение стиля отображения и размера значков на инструментальной палитре.
■ Нажмите кнопку "Авто-скрытие" в нижней части заголовка окна инструментальных палитр.
Режим разворачивания/сворачивания включён.
Режим разворачивания/сворачивания отключен.
ПРИМЕЧАНИЕ. Режим разворачивания/сворачивания доступен только в случае, когда окно

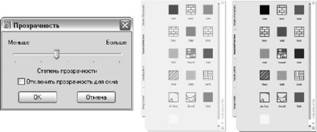

инструментальных палитр не закреплено.Изменение степени прозрачности окна инструментальных палитр
1. Нажмите правой кнопкой мыши на заголовке окна инструментальных палитр. Выберите "Прозрачность".
2. В диалоговом окне "Прозрачность" задайте степень прозрачности для окна инструментальных палитр. Нажмите "OK".
ПРИМЕЧАНИЕ. Параметр прозрачности доступен только в том случае, когда окно инструментальных палитр не закреплено.

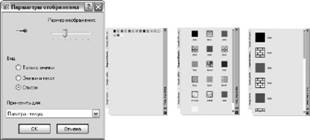

Изменение стиля отображения значков в окне инструментальных палитр
1. Нажмите правую кнопку мыши в незаполненной части окна инструментальных палитр. Выберите "Параметры отображения".
2. В диалоговом окне "Параметры отображения" выберите вариант отображения элементов, который требуется задать. Можно также изменять размер значков.
3. В списке "Применить для" выберите "Палитра — текущая" или "Палитры — все".
4. Нажмите "OK".
Команды
АДАПТАЦИЯ
Изменяет инструментальные палитры
ИНСТРПАЛВКЛ
Открытие окна инструментальных палитр
ИНСТРПАЛОТКЛ
Закрытие окна инструментальных палитр
Системные переменные
PALETTEOPAQUE
Управляет прозрачностью окон
TPSTATE
Указание на открытое или закрытое состояние инструментальной палитры
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Изменение свойств инструментов
Можно изменять свойства любого из инструментов на палитре.
После создания инструмента на палитре его свойства можно изменять. К таким свойствам, например, относятся масштаб блока при вставке в чертёж и угол поворота образца штриховки.

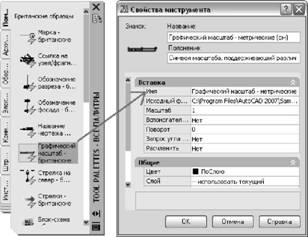

Для изменения свойств инструмента нажмите на нем правую кнопку мыши и в контекстном меню выберите пункт "Свойства объекта". Появляется диалоговое окно "Свойства инструмента". Это диалоговое окно содержит две категории свойств:
■ Свойства вставки или образца. Свойства, относящиеся к управлению объектом, например масштаб, поворот и угол.
■ Общие свойства. Отмена текущих настроек, относящихся к свойствам чертежа, например слой, цвет и тип линии.
Можно сворачивать и разворачивать категории свойств, нажимая на кнопках со стрелками.
Можно заменить значок инструмента на указанное пользователем изображение. Это полезно тогда, когда автоматически создаваемый значок слишком сложен, чтобы его можно было легко опознать.
Для замены изображения нажмите правую кнопку мыши на инструменте на инструментальной панели и выберите "Указать изображение" в контекстном меню.
Для восстановления изображения инструмента по умолчанию нажмите правую кнопку мыши на инструменте и выберите "Удалить указанное изображение".
