AutoCAD 2008. Руководство пользователя

■ Перетаскивание чертежей, блоков и штриховок из Центра управления. Если на палитру добавлен целый чертеж, то при перетаскивании его из палитры в графическую область он вставляется как блок.

■ Для перетаскивания команд на инструментальную палитру (так же, как и на панели инструментов) следует использовать диалоговое окно "Адаптация".

■ Для перетаскивания команд из области "Список команд" на инструментальную палитру следует использовать редактор "Настройка интерфейса пользователя".

■ Копирование и перемещение инструментов с других палитр. Для этого служат пункты контекстного меню "Вырезать", "Копировать" и "Вставить".

■ Управление инструментальными палитрами путём создания новых палитр с нуля, переименования, удаления или перемещения палитр с помощью контекстного меню.

ПРИМЕЧАНИЕ. Не рекомендуется создавать или переименовывать инструментальные палитры, когда отображается редактор "Настройка интерфейса пользователя" (НПИ).

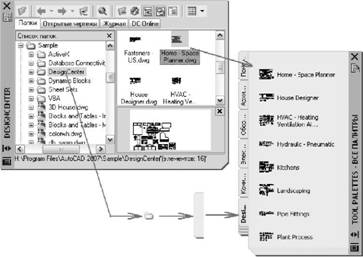

■ Для создания палитры, заполненной предусмотренными инструментами, нажмите правую кнопку мыши на папке, файле чертежа или блоке в области структуры Центра управления, затем в контекстном меню выберите пункт "Создать инструментальную палитру".

ПРИМЕЧАНИЕ. Если исходный файл чертежа, из которого создан инструмент в виде блока, внешней ссылки или растрового изображения, перемещён в другую папку, необходимо изменить параметры инструмента, который ссылается на него. Для этого нажмите правую кнопку мыши на инструменте и задайте новый путь к папке исходного файла в окне "Свойства инструмента".

Переупорядочение инструментов и инструментальных палитр

После того как инструменты помещены на инструментальную палитру, их можно переупорядочить. Для этого перетащите их в нужные положения или отсортируйте. В инструментальные палитры можно также добавлять текст и разделительные линии.

Любую инструментальную палитру можно перемещать вверх или вниз в последовательности вкладок с помощью контекстного меню или вкладки "Палитры инструментов — все палитры" диалогового окна "Адаптация". Инструментальные палитры, необходимость в которых отпала, можно удалить. Удаленные инструментальные палитры легко восстанавливаются, если перед удалением они были экспортированы в файл. Путь поиска инструментальных палитр задается на вкладке "Файлы" диалогового окна "Настройка". Данный путь может вести и к сетевому источнику.

Инструментальные палитры только для чтения

Если файлу инструментальной палитры присвоен атрибут "только чтение", в нижнем углу палитры высвечивается значок замка. Это означает, что разрешены только изменения, ограничивающиеся заданием параметров отображения и переупорядочением значков инструментов.

Для присвоения инструментальной палитре атрибута "только чтение" нажмите правую кнопку мыши на файле инструментальной палитры (ATC) в следующей папке: C:\documents and settings\<имя пользователя>\application data\autodesk\AutoCAD 2008\r17.0\enu\support\ToolPalette\Palettes. В контекстном меню выберите "Свойства". На вкладке "Общие" выберите "Только для чтения" и нажмите кнопку "OK".

Создание инструментальной палитры

1. Нажмите правую кнопку мыши в незаполненной части окна инструментальных палитр. Выберите "Новая палитра".

2. В текстовое поле введите имя для новой палитры.

3. Если нужно изменить последовательность вкладок, нажмите на вкладке правую кнопку мыши и выберите "Вверх" или "Вниз".

Стандартная

ИНСТРПАЛВКЛ

Создание инструментальной палитры из папки или чертежа

1. Если Центр управления еще не открыт, то выберите меню "Сервис"→"Палитры"→"Центр управления".

2. В области структуры или в области содержимого Центра управления нажмите правую кнопку мыши на папке, файле чертежа или блоке. Выберите "Создать инструментальную палитру".

Создается новая палитра, включающая все блоки и штриховки, которые имелись в выбранной папке или чертеже.

Стандартная

ЦУВКЛ

Переименование инструментальной палитры

1. Нажмите правой кнопкой мыши в незаполненной части окна инструментальных палитр. Выберите "Переименовать палитру".

2. В текстовое поле введите новое имя для палитры.

Стандартная

ИНСТРПАЛВКЛ

Удаление инструментальной палитры

1. Нажмите правую кнопку мыши в незаполненной части окна инструментальных палитр. Выберите "Удалить палитру".

2. Для удаления инструментальной палитры нажмите "OK" в окне сообщения "Палитра — подтверждение удаления".

ПРИМЕЧАНИЕ. Отмена выполненного удаления инструментальной палитры невозможна. Перед любыми удалениями рекомендуется экспортировать инструментальную палитру. Используйте опцию "Экспорт" в диалоговом окне "Адаптация".

Стандартная

ИНСТРПАЛВКЛ

Изменение расположения инструментальной палитры

1. Нажмите правую кнопку мыши на вкладке, отображающей инструментальную палитру, которую следует переместить, в окне инструментальных палитр. Выберите "Вверх" или "Вниз".

2. Повторяйте шаг 1 до тех пор, пока инструментальная палитра не окажется на нужном месте.

ПРИМЕЧАНИЕ. Также можно изменить порядок инструментальной палитры, нажав правую кнопку мыши на строке заголовка инструментальной палитры и после этого щелкнуть "Адаптация инструментальных палитр".

Стандартная

ИНСТРПАЛВКЛ

Добавление текста на инструментальную палитру

1. Нажмите правую кнопку мыши в незаполненной части окна инструментальных палитр. Выберите "Добавить текст".

2. В текстовое поле вставьте текст, который должен отображаться в окне.

3. При необходимости перетащите текст в соответствующее положение в окне.

Стандартная

ИНСТРПАЛВКЛ

Добавление разделительной линии на инструментальную палитру

1. Нажмите правую кнопку мыши в незаполненной части окна инструментальных палитр. Выберите "Добавить разделитель".

2. При необходимости перетащите разделитель в соответствующее положение в окне.

Стандартная

ИНСТРПАЛВКЛ

Сортировка элементов на инструментальной палитре

■ Нажмите правую кнопку мыши в незаполненной части окна инструментальных палитр. Выберите "Сортировать по"→"Имя" или "Сортировать по"→"Тип".

ПРИМЕЧАНИЕ. Элементы сортируются по порядку, тексту, разделителю и инструменту.
