Нанесение текста
Нанесение текста может выполняться различными способами, в зависимости от поставленных целей.
Общие сведения о создании текста
Наносимые на чертеж текстовые надписи несут различную информацию. Надписи могут представлять собой сложные спецификации, элементы основной надписи,
Короткие надписи, не требующие применения различных шрифтов, выполняются в виде однострочного текста. Такие надписи наиболее удобны для нанесения меток.
Для создания длинных и сложных надписей используется многострочный текст или текст, содержащий абзацы. Многострочный текст состоит из текстовых строк или абзацев, вписанных в указанную пользователем ширину; его длина при этом не определена.
В отличие от однострочного текста, все строки многострочного текста представляют собой единый объект. Многострочный текст можно перемещать, поворачивать, стирать, копировать, зеркально отображать и масштабировать.
Возможности форматирования многострочного текста намного шире, чем однострочного. Например, в многострочных надписях можно задавать режим подчеркивания отдельных слов и фраз, назначать для них свой шрифт, цвет и высоту символов.
Текст служит для создания примечаний и меток на чертеже. Аннотативный текст создается на основе аннотативного текстового стиля, который определяет высоту текста на листе бумаги.
Более подробную информацию о создании аннотативного текста и о работе с ним см. в разделе Создание аннотативного текста.
См. также:
■ Масштабирование аннотаций
Команды
МВЫНОСКА
Построение линий, соединяющих пояснительные надписи с поясняемыми элементами
МТЕКСТ
Создает абзацы текста как единый объект многострочного текста
БВЫНОСКА
Построение простой выноски и надписи для нее
ТЕКСТ
Создание однострочных текстовых объектов
Системные переменные
DIMASSOC
Управляет ассоциативностью размерных объектов и расчленением размеров.
DIMASZ
Управление величинами стрелок размерных линий и линий выноски
DIMLDRBLK
Задает тип стрелки для выносок
Утилиты
Нет
Ключевые слова для команд
Нет
Создание однострочного текста
Можно создавать одну или несколько строк текста, каждая из которых является отдельным объектом. Строки можно по отдельности перемещать, форматировать или редактировать иным образом.
Команда однострочного текста (ТЕКСТ) позволяет создать одну или несколько строк текста. Каждая строка заканчивается
при нажатии клавиши ENTER. Каждая строка является отдельным объектом, который можно перемещать, форматировать или редактировать иным образом.При создании однострочного текста устанавливаются стиль текста и выравнивание. Текущие настройки вида текстового объекта определяются текстовым стилем. Выравнивание задает расположение текстовой строки относительно точки вставки. Для введения текста по месту используется команда ТЕКСТ, тогда как ввод слова
В однострочный текст можно вставить поле. Полем называется текст, используемый для отображения данных, которые могут изменяться. При обновлении поля отображается его последнее значение.
Одни и те же текстовые стили могут применяться как для однострочных текстов, так и для многострочных. Назначение стиля при создании текста выполняется с помощью опции "Стиль" с последующим вводом имени нужного стиля. Для выполнения надписей с неоднородным форматированием вместо однострочного текста следует использовать многострочный.
Можно также задать режим вписывания текста между указанными точками. При этом текст растягивается или сжимается в зависимости от расстояния между ними.
Системная переменная DТЕХТЕD определяет пользовательский интерфейс, отображаемый для редактирования однострочного текста.

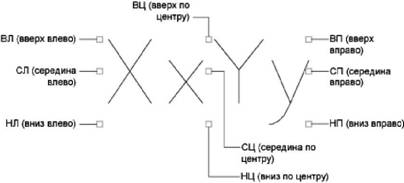

При создании текста можно задать режимы его выравнивания. Варианты выравнивания текста иллюстрируются на следующем чертеже. По умолчанию используется режим выравнивания "Влево". Поэтому для нанесения надписи, выровненной влево от точки вставки, в командной строке дополнительно задавать ничего не требуется.
См. также:
■ Использование полей в тексте
Создание однострочного текста
1. Выберите пункт меню "Рисование"→"Текст"→"Однострочный".
2. Укажите точку вставки первого символа. При нажатии клавиши ENTER программа поместит новый текст непосредственно под текстовым объектом, созданным последним (если таковой имеется).
3. Задайте высоту текста. Запрос высоты появляется в том случае, если текущий текстовый стиль имеет нулевую высоту.
Точка вставки текста и курсор соединяются резиновой линией. Чтобы задать высоту текста по резиновой линии, требуется нажать кнопку мыши.
4. Задайте угол поворота текста.
Угол можно задать путем ввода числового значения или с помощью устройства указания.
5. Введите текст. В конце строки нажмите ENTER. Если необходимо, введите следующие строки.
ПРИМЕЧАНИЕ. Текст, который может оказаться трудночитаемым (если он очень мелкий, очень крупный или повёрнут), отображается в удобном для чтения масштабе и в горизонтальном положении, чтобы его было удобно читать и редактировать.
