AutoCAD 2008. Руководство пользователя

1. Дважды нажмите кнопку мыши на многострочном тексте, чтобы открыть контекстный редактор.

2. Выделите абзацы, которые необходимо сместить.

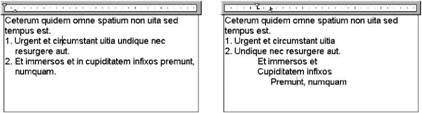

3. Переместить верхний маркер отступа на линейке туда, где должна начинаться первая строка абзаца.

ПРИМЕЧАНИЕ. На линейке отображаются отступы и позиции табуляции для выделенного абзаца или для абзаца, где установлен курсор. Стандартные позиции табуляции отмечаются длинными делениями линейки. Для задания дополнительных маркеров табуляции нужно задать выбранную позицию горизонтальной линейки устройством указания.

4. Переместить нижний маркер отступа туда, где должны начинаться остальные строки абзаца.

Таким образом смещаются элементы абзацев длиной более одной строки.

5. Для изменения величины отступа следует выделить необходимый абзац, установить на линейке позиции табуляции, если они требуются, и переместить маркеры отступов.

6. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов.

 ■ Нажать "OK" на панели "Форматирование текста".

 ■ Указать точку на чертеже вне окна редактора.

 ■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Краткий справочник

Команды

ДИАЛРЕД

Редактирование текстов (в том числе размерных), описаний атрибутов и допусков формы и расположения

МТЕКСТ

Создает абзацы текста как единый объект многострочного текста

ОКНОСВ

Управление свойствами объектов

Системные переменные

TEXTFILL

TEXTQLTY

Утилиты

Нет

Ключевые слова для команд

Нет

Задание межстрочного интервала многострочного текста

Межстрочный интервал определяет расстояние между базовыми линиями двух соседних строк текста. Значение межстрочного интервала устанавливается сразу для всего многострочного текстового объекта, а не только для выделенных строк.

Интервал между строками может иметь какое-либо фиксированное численное значение или устанавливаться кратным одинарному интервалу. Одинарный межстрочный интервал равен 1,66 высоты символов.

Используемая по умолчанию опция "Минимум" обеспечивает автоматический подбор межстрочного интервала для тех строк, которые содержат символы разной высоты.

Способ задания межстрочного интервала "Точно" удобно использовать при создании таблиц.

Чтобы интервал между строками различных многострочных текстовых объектов имел одинаковое значение, для всех объектов следует использовать опцию "Точно" и одно и то же значение интервала.

ПРИМЕЧАНИЕ. При использовании опции "Точно" для текстов с неоднородной высотой символов наиболее высокие из них могут накладываться на символы соседних строк.

Изменение межстрочного интервала многострочного текстового объекта

1. Выберите пункт меню "Сервис"→"Палитры"→"Свойства".

Отображается палитра свойств.

2. Выберите многострочный текстовый объект, который нужно изменить.

3. В поле "Стиль межстр. интервала" выберите одну из опций:

 ■ Минимум. Автоматический подбор интервала на основе размера самого высокого символа строки. Чем выше символы строки, тем больше интервал до соседних строк. Данная опция используется по умолчанию.

 ■ Точно. Использование одинакового интервала между всеми строками многострочного текстового объекта, независимо от параметров форматирования отдельных фрагментов, например, шрифта и высоты символов.

4. Измените межстрочный интервал, введя новое значение для любой из следующих опций. Две опции межстрочного интервала предоставляют различные способы задания параметров:

 ■ Межстрочный интервал. Установка межстрочного интервала, кратного одинарному интервалу. Одинарный межстрочный интервал равен 1,66 высоты символов.

 ■ Интервал между линиями. Установка межстрочного интервала по абсолютному значению в единицах чертежа. Абсолютные значения можно задавать в интервале от 0,0833 до 1,3333.

ПРИМЕЧАНИЕ. После выхода из палитры свойств другие параметры межстрочных интервалов примут значения, соответствующие введенной пользователем величине.

Стандартная

ОКНОСВ

Краткий справочник

Команды

ОКНОСВ

Управление свойствами объектов

Системные переменные

TSPACEFAC

Управляет отношением межстрочного интервала к высоте многострочного текста

TSPACETYPE

Утилиты

Нет

Ключевые слова для команд

Нет

Создание дробей в многострочном тексте

Символы, обозначающие дроби и допуски, можно отформатировать по различным стандартам.

Текст в виде дроби применяется при форматировании символов внутри многострочных текстовых объектов и мультивыносок для отображения обыкновенных дробей и значений допуска.

Способ преобразования выбранного текста в обыкновенную дробь задается с помощью специальных символов.

■ Косая черта (/): создание текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются друг над другом и разделяются горизонтальной чертой.

■ Решетка (#): создание текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются по диагонали и разделяются косой чертой.

■ При вводе символа крышки (^) создается допуск в виде обыкновенной дроби, числитель и знаменатель которой располагаются по вертикали и не разделены чертой.

Для преобразования символов в обыкновенную дробь вручную в контекстном редакторе выберите текст, который требуется отформатировать, вместе со специальным символом обыкновенной дроби и нажмите кнопку "Дробный" на панели инструментов "Формат текста".
