4. Дважды нажмите ESC для отмены выделения.
Стили
ТАБЛСТИЛЬ
Панель таблиц, стиль таблиц
Изменение стиля таблиц, применяемого к новым таблицам
1. Выберите пункт меню Формат→Стиль таблиц.
2. В диалоговом окне "Стили таблиц" выберите стиль таблицы. Выберите "Установить".
3. Нажмите кнопку "Закрыть".
Текущий стиль таблиц будет применяться к вновь создаваемым таблицам.
Стили
ТАБЛСТИЛЬ
Панель таблиц, стиль таблиц
Команды
НАЙТИ
Поиск,
ВСТАВИТЬ
Вставка именованного блока или другого чертежа в текущий чертеж
СПИСОК
Получение информации о выбранных объектах из базы данных чертежа
МТЕКСТ
Создает абзацы текста как единый объект многострочного текста
ОРФО
Орфографическая проверка надписей в чертеже
ТАБЛИЦА
Создание пустой таблицы объектов в чертеже
ТАБЛРЕД
Редактирование текста в ячейках таблиц

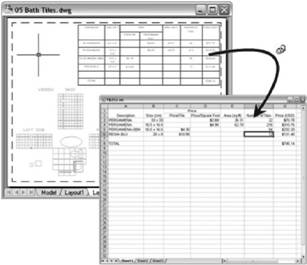

ЭКСПОРТТАБЛ
Экспорт данных таблицы в файл формата CSV
ТАБЛСТИЛЬ
Создание нового стиля таблиц
ОБНПОЛЕ
Позволяет обновлять поля в выбранных объектах чертежа вручную
Системные переменные
CTABLESTYLE
Установка имени текущего стиля таблицы.
FIELDDISPLAY
Управляет отображением полей на сером фоне
FIELDEVAL
Управляет обновлением полей
Утилиты
Нет
Ключевые слова для команд
Нет
Добавление в таблицы текста и блоков
Данные в ячейке таблицы могут содержать текст и несколько блоков.
При создании таблицы выделяется первая ячейка и отображается панель инструментов "Формат текста"; после этого можно начать ввод текста. Высота строки ячейки увеличивается с увеличением количества строк текста. Для перехода к следующей ячейке нажмите клавишу табуляции; для перемещения влево, вправо, вверх или вниз воспользуйтесь соответствующими клавишами со стрелками. Для быстрого редактирования текста в ячейке можно выбрать ячейку и нажать клавишу F2.
При вставке блока в ячейку таблицы может выполняться либо автоматическая настройка размеров блока по размерам ячейки, либо настройка размеров ячейки по размерам блока. Блоки можно вставить с помощью панели инструментов "Таблица" или контекстного меню. В одну ячейку таблицы можно вставить несколько блоков. При наличии нескольких блоков в ячейке таблицы настройте формат отображения содержимого ячейки в диалоговом окне "Управление содержимым ячейки".
Внутри ячейки клавиши со стрелками перемещают курсор. Для форматирования текста, импорта текста и внесения других изменений в текст воспользуйтесь панелью
инструментов "Таблица" или контекстным меню.См. также:
■ Использование полей в тексте
■ Создание многострочного текста
Ввод текста в таблицу
1. Укажите точку внутри ячейки таблицы и введите текст. Открывается панель "Формат текста".
2. Для перемещения курсора по тексту внутри ячейки используются клавиши со стрелками.
3. Для перехода на новую строку в ячейке следует нажать комбинацию клавиш ALT+ ENTER.
4. Для переопределения текстового стиля, описанного в стиле таблицы, необходимо нажать стрелку рядом со списком "Текстовые стили" на панели инструментов и выбрать новый текстовый стиль.
Выбранный текстовый стиль применяется к тексту, уже имеющемуся в ячейке, и любому новому тексту, который будет введен в эту ячейку впоследствии.
5. Для переопределения настроек форматирования текущего текстового стиля необходимо сначала выделить текст одним из следующих способов:
■ Для выделения произвольного фрагмента текста нажмите левую кнопку мыши и, не отпуская ее, выберите курсором требуемый сегмент текста.
■ Для выделения слова нажмите на нем дважды кнопку мыши.
■ Для выделения текста ячейки целиком нажмите кнопку мыши на ячейке трижды. (можно также нажать правую кнопку мыши и выбрать пункт "Выбрать все").
6. С помощью панели инструментов измените формат следующим образом:
■ Для изменения шрифта выберите нужное значение из списка "Шрифт".
■ Для изменения высоты символов введите новое значение в поле "Высота текста".
■ Для изменения начертания символов на полужирное или курсивное (только для шрифтов TrueType) или создания подчеркнутого или надчеркнутого текста нажмите соответствующую кнопку на панели инструментов. Для SHX-шрифтов полужирное и курсивное начертания не поддерживаются.
■ Для изменения цвета символов выберите нужное значение из списка "Цвет". Нажмите кнопку "Прочие" для отображения диалогового окна "Выбор цвета".
7. Для перемещения между ячейками можно использовать клавиатуру:
■ Нажмите TAB для перемещения в следующую ячейку. Для добавления новой строчки можно нажать TAB, находясь в последней ячейке.
■ Нажмите SHIFT+TAB для перехода к предыдущей ячейке.
■ Если курсор находится в начале или конце текста ячейки, то использование клавиш со стрелками приведет к переходу в соседние ячейки. Можно также использовать сочетание клавиши CTRL и клавиши со стрелкой.
■ Если текст в ячейке выделен цветом, то нажатие клавиши со стрелкой приведет к снятию выделения и переходу курсора в начало или конец текста ячейки.
■ Для перехода вниз на одну ячейку можно нажать ENTER.
8. Для сохранения сделанных изменений и выхода нажмите "OK" на панели инструментов или сочетание клавиш CTRL+ ENTER.
ДИАЛРЕД
Выберите ячейку и щелкните на ней правой кнопкой мыши. Выберите "Редактирование текста".
Процедура задания или изменения форматов данных
