AutoCAD 2008. Руководство пользователя

РЗМИЗЛИНИЯ

Добавление линии с изломом к линейному размеру или ее удаление

РЗМЛИНЕЙНЫЙ

Нанесение линейных размеров

РЗМОРДИНАТА

Нанесение ординатных размеров

РЗМРАДИУС

Нанесение радиусов кругов и дуг

РЗМПРИКРЕПИТЬ

Ассоциирование выбранных размеров с геометрическими объектами

РЗМСМЕЩ

Управление интервалом между параллельными линиями и угловыми размерами

РЗМСТИЛЬ

Создание и модификация размерных стилей

РЗМРЕДТЕКСТ

Перемещение и поворот размерных текстов

ОКНОСВ

Управление свойствами объектов

БРАЗМЕР

Быстрое нанесение размера

Системные переменные

DIMASSOC

Управляет ассоциативностью размерных объектов и расчленением размеров.

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

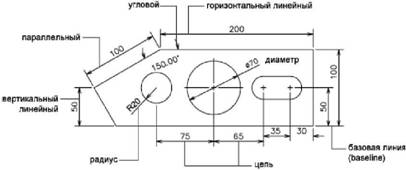

Размерные элементы

Здесь перечисляются элементы, составляющие размеры, и даются их краткие описания.

Размеры содержат в себе следующие элементы: размерный текст, размерные линии, выносные линии и стрелки.

Размерный текст указывает величину размера. Размерный текст может включать в себя различные специальные обозначения в виде префиксов и суффиксов, а также допуски.

Размерные линии графически показывают величину размера и его ориентацию на чертеже. В случае углового размера размерная линия представляет собой дугу.

Стрелки ограничивают размерную линию и изображаются на ее концах. Можно задавать размеры и форму стрелок, а также использовать другие обозначения, такие как засечки и точки.

Выносные линии проводятся от объекта к размерной линии.

Маркер центра имеет вид крестика для обозначения центра круга или дуги.

Центровые линии исходят из маркера центра и имеют разрывы в точке центра.

Краткий справочник

Команды

РЗМСТИЛЬ

Создание и модификация размерных стилей

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Ассоциативные размеры

Размеры могут быть ассоциативными, неассоциативными и расчлененными. Ассоциативные размеры настраиваются в соответствии с изменениями объектов, к которым они относятся.

Ассоциативность размеров заключается в их связи с геометрическими объектами с нанесенными размерами. Существует три типа ассоциативности между объектами и размерами.

■ Ассоциативные размеры. Автоматически изменяют свое положение, ориентацию и значения величин при редактировании ассоциированных с ними геометрических объектов. Размеры в пространстве листа могут ассоциироваться объектами в пространстве модели. Для системной переменной DIMASSOCустановлено значение 2.

■ Неассоциативные размеры. Выделяются и редактируются вместе с измеряемыми геометрическими объектами. Изменение объектов не оказывает никакого действия на неассоциативные размеры. Системная переменная DIMASSOC равна 1.

■ Расчлененные размеры. Содержат не единые размерные объекты, а наборы отдельных объектов. Для системной переменной DIMASSOC установлено значение 0.

Определить наличие ассоциативной связи размера с объектом можно, выбрав размер и выполнив одно из следующих действий:

■ Посмотреть свойства размера на палитре свойств.

■ Воспользоваться командой СПИСОК для получения значений свойств размера.

Можно также с помощью диалогового окна "Быстрый выбор" выполнить выбор ассоциативных или неассоциативных размеров с применением соответствующего фильтра. Размер считается ассоциативным, даже если с объектом с нанесенными размерами ассоциирован только один его конец. Для отображения ассоциативных или неассоциативных элементов размера можно воспользоваться командой РЗМПРИКРЕПИТЬ.

Особые случаи и ограничения

После панорамирования или зумирования с помощью кнопки-колесика мыши, открытия чертежа, отредактированного и сохраненного в более ранних версиях программы, а также после открытия чертежа с отредактированными внешними ссылками следует использовать команду РЗМРЕГЕН для обновления ассоциативных размеров.

Ассоциативные размеры могут использоваться для многих объектов, однако они неприменимы для следующих типов объектов:

■ штриховки

■ мультилинии

■ двумерные фигуры

■ объекты с ненулевой трехмерной высотой

При выборе объектов для нанесения ассоциативных размеров следует следить, чтобы в набор не входили перекрывающиеся объекты, которые не поддерживают ассоциативные размеры, например, 2D фигура.

Ассоциативность не сохраняется между размером и вхождением блока после того, как блок переопределен.

Ассоциативность не сохраняется между размером и 3D телом после того, как 3D тело изменяется.

Размеры, нанесенные с помощью команды БРАЗМЕР, не являются ассоциативными, но могут быть преобразованы в ассоциативные в индивидуальном порядке командой РЗМПРИКРЕПИТЬ.

ПРИМЕЧАНИЕ. В прежних редакциях (более ранних по сравнению с AutoCAD 2002) применялись другие определения ассоциативных и неассоциативных размеров; ассоциативность определялась значением системной переменной DIMASO. Теперь же ассоциативность устанавливается системной переменной DIMASSOC.
