AutoCAD 2008. Руководство пользователя

Изменение ассоциативности размеров может потребоваться в следующих случаях:

■ После внесения значительных изменений в чертежи.

■ При частичной утрате размерами ассоциативных связей.

■ После загрузки чертежей, созданных в прежних версиях программы.

■ На чертежах, с которыми предполагается работать в более ранних редакциях по сравнению с AutoCAD 2002 без использования представительских объектов, следует удалить ассоциативные связи из размеров.

Ассоциативное связывание размеров с различными объектами

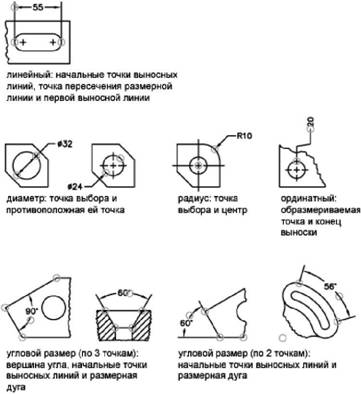

С помощью команды РЗМПРИКРЕПИТЬ пользователь может выбрать один или несколько размеров и пройти через исходные точки выносной линии каждого размера. Для каждой исходной точки выносной линии можно задать новую точку прикрепления на геометрическом объекте. Точки прикрепления определяют места связи выносных линий с объектами.

ПРИМЕЧАНИЕ. В процессе создания или редактирования ассоциативных размеров важно тщательно указывать точки прикрепления, для того чтобы сохранялась возможность дальнейшего редактирования объектов совместно с прикрепленными к ним размерами.

При использовании команды РЗМПРИКРЕПИТЬ появляется маркер, показывающий наличие или отсутствие ассоциативной связи для исходной точки каждой последовательной выносной линии размера. Маркер в виде крестика в квадрате обозначает наличие ассоциативной связи начальной точки с точкой объекта, маркер в виде крестика без квадрата — отсутствие связи. Для указания новой связи для исходной точки выносной линии необходимо воспользоваться объектной привязкой или нажать ENTER для перехода к исходной точке следующей выносной линии.

ПРИМЕЧАНИЕ. Маркер исчезает при панорамировании или зумировании с помощью мыши.

Преобразование неассоциативных размеров в ассоциативные

Все неассоциативные размеры чертежа можно быстро и просто преобразовать в ассоциативные. С помощью команды БВЫБОР выбираются все неассоциативные размеры, а затем командой РЗМПРИКРЕПИТЬ задаются ассоциативные связи с точками объектов путем перебора всех выбранных размеров.

Преобразование ассоциативных размеров в неассоциативные

Все ассоциативные размеры чертежа можно быстро и просто преобразовать в неассоциативные. С помощью команды БВЫБОР выбираются все ассоциативные размеры, затем командой РЗМОТКРЕПИТЬ выбранные размеры преобразовываются в неассоциативные.

См. также:

■ Ассоциативные размеры

■ Сохранение чертежей в форматах прежних версий

Ассоциативное прикрепление размеров к объектам

1. Выберите пункт меню "Размер"→"Прикрепить размеры".

2. Выберите один или несколько размеров для ассоциативного прикрепления.

3. Выполнить одно из следующих действий:

 ■ Укажите новое положение начальной точки выносной линии.

 ■ Введите с и выберите геометрический объект для ассоциативного связывания с размером.

 ■ Нажмите ENTER для пропуска начальной точки текущей выносной линии и перехода к следующей.

 ■ Нажмите ESC для завершения команды с сохранением уже установленной ассоциативности размеров.

4. Повторить предыдущий пункт нужное число раз.

РЗМПРИКРЕПИТЬ

Разрыв ассоциативной связи размеров с объектами

1. В командной строке введите "РЗМОТКРЕПИТЬ".

2. Выделите размеры, для которых требуется удалить ассоциативную связь, и нажмите ENTER.

Краткий справочник

Команды

РЗМОТКРЕПИТЬ

Отмена ассоциативности выбранных размеров

РЗМПРИКРЕПИТЬ

Ассоциирование выбранных размеров с геометрическими объектами

РЗМРЕГЕН

Обновление расположения всех ассоциативных размеров

РАСЧЛЕНИТЬ

Разбиение составного объекта на составляющие его объекты

Системные переменные

DIMASSOC

Управляет ассоциативностью размерных объектов и расчленением размеров.

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Нанесение допусков формы и расположения

Имеется возможность нанесения допусков формы и расположения, выражающих отклонения формы, контура, ориентации и расположения элементов чертежа.

Коротко о допусках формы и расположения

Допуски формы и расположения иллюстрируют отклонения формы, контура, ориентации и расположения элементов чертежа. Такие допуски проставляются в прямоугольных рамках. В каждой рамке содержится исчерпывающая информация по допускам для соответствующего размера. Допуски формы и расположения могут строиться как с выносками, так и без них, в зависимости от используемой команды для нанесения допусков (ДОПУСК или ВЫНОСКА).

Рамка допуска формы и расположения состоит, по меньшей мере, из двух частей. В первой находится графический символ, обозначающий вид допуска (формы, расположения, сечения, биения и т.п.). Допуски формы подразделяются на допуски прямолинейности, плоскостности, округлости, цилиндричности и профиля продольного сечения. На чертеже обозначен позиционный допуск.

Редактирование рамок допусков формы и расположения осуществляется многими командами редактирования, а также с помощью ручек. Кроме того, для их указания можно использовать режимы объектной привязки. Также их можно редактировать с помощью ручек.

ПРИМЕЧАНИЕ. В отличие от размеров и выносок, допуски формы и расположения не могут ассоциативно прикрепляться к геометрическим объектам.

Можно также создать допуск. Подробнее о создании аннотативных допусков и о работе с ними см. Создание аннотативных размеров и допусков.

См. также:

■ Масштабирование аннотаций

Нанесение допуска формы и расположения

1. Выберите пункт меню "Размер"→"Допуск".
