AutoCAD 2008. Руководство пользователя

2. В диалоговом окне "Допуски формы и расположения" нажмите на первой ячейке группы "Симв" и выберите обозначение вида допуска.

3. В группе "Допуск 1" нажмите на крайней слева ячейке для нанесения диаметра.

4. В текстовом поле введите значение для первого допуска.

5. Если необходимо добавить символ зависимого допуска, нажмите на крайней справа ячейке, затем в диалоговом окне "Зависимый допуск" нажмите на нужном символе зависимого допуска.

6. Если необходимо, таким же образом проставьте второй допуск.

7. Нанесите буквенные обозначения баз в полях соответствующих групп.

8. Для каждой базы нажмите на соответствующей ячейке справа для вставки символа-модификатора.

9. В поле "Высота" введите значение высоты.

10. Нажмите на ячейке "Выступающее поле допуска" для вставки символа.

11. В поле "Идентификатор базы" добавьте значение базы.

12. Нажмите "OK".

13. Укажите на чертеже положение рамки допуска.

Размер

ДОПУСК

Нанесение допуска формы и расположения с выноской

1. В командной строке введите "выноска".

2. Укажите начальную точку выноски.

3. Укажите вторую точку выноски.

4. Дважды нажмите ENTER для вывода запросов на ввод обозначений.

5. Введите д (Допуск) для нанесения рамки допуска формы и расположения. Рамка допуска формы и расположения наносится у конечной точки выноски.

ВЫНОСКА

Краткий справочник

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Зависимые допуски

Зависимые допуски связаны с элементами, размеры которых могут варьироваться.

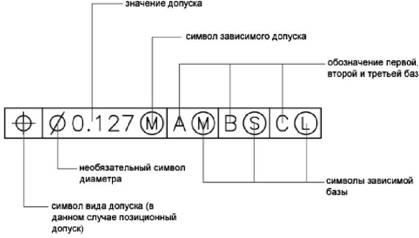

Во второй части допуска формы и расположения помещается числовое значение допуска. Перед значением может быть проставлено обозначение диаметра, а после значения — один из символов зависимого допуска.

Зависимые допуски связаны с элементами, размеры которых могут варьироваться.

■ При максимально допустимом припуске (символ "М", также известный как "МДП") элемент содержит максимальное количество материала, указанное значением допуска.

■ При МДП отверстие имеет минимальный диаметр, тогда как вал — максимальный.

■ При минимально допустимом припуске (символ "L") элемент содержит минимальное количество материала, указанное значением допуска.

■ В этом случае отверстие имеет максимальный диаметр, а вал — минимальный.

■ Произвольным зависимым допуском (символ "S") считается тот, при котором в детали может содержаться любое в допустимых пределах количество материала.

Краткий справочник

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Комплект базовых плоскостей

За величиной допуска в рамке допуска формы и расположения можно проставить до трех необязательных обозначений баз с символами-модификаторами. Базой называется теоретически точный элемент детали (точка, ось или плоскость), относительно которой производятся измерения и контроль размеров. Обычно в роли баз выступают две или три взаимно перпендикулярные плоскости. В совокупности они называются комплектом базовых плоскостей.

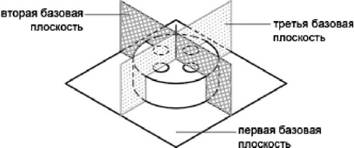

На следующем чертеже изображен комплект базовых плоскостей, используемый для контроля размеров детали.

Краткий справочник

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Выступающие поля допуска расположения

Дополнительно к позиционным допускам для их уточнения можно задавать выступающие поля допуска.

Дополнительно к позиционным допускам для их уточнения можно задавать выступающие поля допуска. Они могут, например, определять допуск перпендикулярности для детали, вставляемой или вворачиваемой в отверстие другой.

Перед символом выступающего поля допуска (

) ставится значение высоты, обозначающее минимальное выступающее поле допуска. Высота и сам символ проставляются в рамке, расположенной под рамкой допуска формы и расположения, как показано на следующем чертеже.

Краткий справочник

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Составные допуски

В составных допусках указываются два допуска для одной геометрической характеристики элемента, либо для элементов с различными требованиями к базам. Первый допуск относится к системе элементов, второй — к каждому элементу в отдельности. При этом второй допуск является более строгим, чем первый.
