AutoCAD 2008. Руководство пользователя

Команды

СЛОЙТРАНС

Изменение системы слоев чертежа в соответствии с установленными пользователем стандартами

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Управление видами чертежей

11 Изменение видов

Можно изменять экранное увеличение выводимого изображения для более детального его рассмотрения или перемещать чертеж по видовому экрану. Виды, сохраненные с заданием имени, впоследствии могут быть восстановлены на экране.

Панорамирование или зумирование вида

Можно использовать панорамирование для перемещения вида по области рисования или зумирование для изменения экранного увеличения.

С помощью параметра "В реальном времени" команды ПАН можно просматривать различные участки чертежа, перемещая курсор в нужном направлении. Команда ПАН, как при панорамировании камерой, не изменяет расположения и абсолютных размеров объектов; изменяются лишь размеры отображаемой части чертежа, т. е. вида.

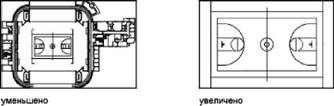

Увеличение или уменьшение вида достигается путем изменения коэффициента экранного увеличения, как и при увеличении или уменьшении камерой. ПОКАЗАТЬне изменяет абсолютных размеров объектов; изменяется лишь кратность увеличения вида на экране, т.е. размеры отображаемого фрагмента чертежа.

При работе с мелкими деталями чертежа часто возникает необходимость уменьшить чертеж, чтобы просмотреть сделанные изменения на общем виде. Для быстрого возврата к предыдущему виду служит команда ПОКАЗАТЬ с параметром "Предыдущий".

Здесь даются описания функций, наиболее часто используемых в работе. Подробнее обо всех параметрах команды ПОКАЗАТЬ см. Справочник команд.

Показ прямоугольной области крупным планом

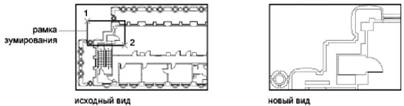

Зумирование определенной прямоугольной области удобно выполнять, указывая два противоположных угла этой области.

Нижний левый угол заданной области становится нижним левым углом вида. Другой указанный угол может не совпадать с углом нового вида, так как вид приобретает такие размеры, чтобы точно покрывать область видового экрана.

Зумирование в реальном времени

С помощью функции "Реальное время" можно динамически зумировать вид, перемещая курсор вверх или вниз. Нажатием правой кнопки мыши можно вызвать контекстное меню с дополнительными параметрами управления видом.

Показ увеличенного изображения одного или нескольких объектов

ПОКАЗАТЬ с параметром "Объекты" — вывод с максимальным возможным коэффициентом экранного увеличения всех выбранных объектов так, чтобы они заполнили графическую область или текущий видовой экран.

Отображение всего чертежа

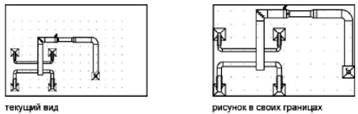

Показать до границ — вывод с максимальным возможным коэффициентом экранного увеличения всех объектов чертежа так, чтобы они заполнили графическую область или текущий видовой экран. Расчет коэффициента выполняется с учетом объектов на отключенных слоях. Объекты на замороженных слоях не учитываются.

ПОКАЗАТЬ с параметром "Все" — вывод пользовательских лимитов чертежа или границ чертежа, в зависимости от того, какой вид больше.

< image l:href="#"/>

См. также:

■ "Pointing Device Buttons" on page 1

■ Масштабирование видов на видовых экранах листа

■ Панели

Панорамирование перетаскиванием

1. Выберите меню "Вид"→"Панорамирование"→"В реальном времени".

2. Когда отображается курсор в виде кисти руки, удерживайте нажатой кнопку устройства указания при перемещении.

Для мыши с функцией прокрутки при перемещении следует удерживать в нажатом состоянии кнопку-колесико.

3. Нажмите ENTER, ESC или правую кнопку мыши для выхода.

Стандартная

ПАН

Панорамирование путем указания точек

1. Выберите меню "Вид"→"Панорамирование"→"Точка".

2. Укажите базовую точку. Эта точка будет сдвинута в новое положение.

3. Укажите вторую точку для выполнения панорамирования. Заданная до этого базовая точка смещается в нее.

ПАН

Зумирование в реальном времени

1. Выберите меню "Вид"→"Зумирование"→"В реальном времени".

2. Когда отображается курсор в виде кисти руки, удерживайте нажатой кнопку устройства указания и перемещайте его вертикально для увеличения и уменьшения.

3. Нажмите ENTER, ESC или правую кнопку мыши для выхода.

Стандартная

ПОКАЗАТЬ

Для зумирования с помощью рамки

1. Выберите меню "Вид"→"Зумирование"→"Окно".

2. Укажите первый угол области вида.

3. Укажите противоположный угол.

Команда ПОКАЗАТЬ автоматически переходит в режим "Рамка", если сразу после вызова команды указать точку.

Стандартная

ПОКАЗАТЬ

Когда активна команда ПОКАЗАТЬ, щелкните правой кнопкой мыши в области рисования. Нажмите "Показать рамкой".

Отображение чертежа в его границах

■ Выберите меню "Вид"→"Зумирование"→"Границы".

Выводятся все объекты с максимально возможным коэффициентом экранного увеличения так, чтобы заполнить графическую область или текущий видовой экран.

Стандартная

ПОКАЗАТЬ

Когда активна команда ПОКАЗАТЬ, щелкните правой кнопкой мыши в области рисования. Нажмите "Показать в границах".

Отображение чертежа в его границах

■ Выберите меню "Вид"→"Зумирование"→"Все".

Весь чертеж в его лимитах отображается на текущем видовом экране или в графической области. Если имеются объекты, выходящие за лимиты, область вида увеличивается так, чтобы вместить и эти объекты.
