AutoCAD 2008. Руководство пользователя

ИНСТРПАЛВКЛ

Открытие окна инструментальных палитр

ВИЗСТИЛИ

Создание и изменение визуальных стилей и применение визуального стиля к видовому экрану.

Системные переменные

ВИЗСТИЛИЗАКР

Закрывается "Диспетчер визуальных стилей".

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

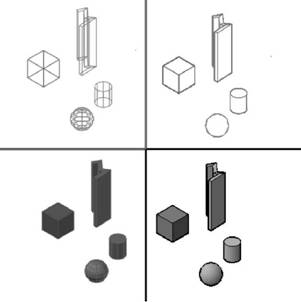

Настройка стиля отображения

Можно создавать собственные стили отображения, изменяя настройки граней и кромок и используя затенение и фон.

Затенение и цвет граней

Эффекты затенения и цвета управляют отображением граней модели.

Стили граней

Стиль грани определяет затенение грани. Реальный (см. внизу слева) означает создание реалистичного эффекта. Гуч (см. внизу справа) лучше отображает детали, смягчая контраст между освещенными и затененными областями. В освещенных областях используются теплые оттенки, а в темных областях — холодные оттенки.

Когда активен стиль "Нет граней", отсутствует затенение и отображаются только кромки граней.

Качество освещения

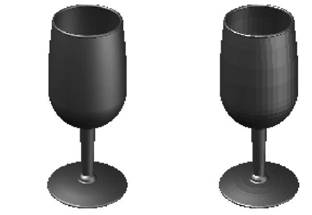

Мягкое освещение сглаживает кромки между гранями многоугольника (см. внизу слева). Это придает объектам реалистичный вид с гладкими переходами. Освещение граней затеняет объекты между гранями многоугольника (см. внизу справа). Объекты выглядят более плоскими и менее гладкими.

Подсветка

Размер источников подсветки объекта влияет на ощущение блеска (см. ниже). При использовании меньших и более ярких источников подсветки объекты выглядят блестящими. Интенсивность подсветки, установленная в стиле отображения, не применяется к объекту с наложенными материалами.

Прозрачность

Свойство непрозрачности определяет кажущуюся степень прозрачности объекта (см. ниже).

Режимы цвета грани

Цвет может отображаться, как обычно, либо можно изменить режим цвета грани. В монохромном режиме все грани отображаются одним и тем же цветом с одинаковым оттенком. В режиме цветовых оттенков используется один и тот же цвет для раскрашивания всех граней с изменением значений оттенка и интенсивности цвета. Режим разбавления смягчает цвета.

Изменение отображения граней со сглаженного на фасетное

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображений, замените "Сглаженное" на "Фасетное" в пункте "Качество освещения" в "Параметрах грани".

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки); выберите "Фасетное" или "Сглаженное"

Управление стилем грани

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображений, выберите одну из указанных ниже опций в меню "Стиль грани" в "Параметрах грани".

 ■ Опция "Реалистичная" (по умолчанию) с максимально возможным приближением отображает то, как грань выглядит на самом деле.

 ■ Опция "Гуч" определяет использование гаммы холодных и теплых цветов вместо темных и светлых для улучшения отображения граней, которые могли бы быть затенены и плохо видимы в реалистичном представлении.

 ■ "Нет" не применяется к стилю грани. Другие параметры грани заблокированы.

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки), всплывающее меню "Стиль грани"

Управление отображением цветов на гранях

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображений, выберите одну из указанных ниже опций в меню "Режим цвета грани" раздела "Материалы и цвет" в "Параметрах грани".

 ■ Нормальный Не применяется к модификатору цвета грани.

 ■ Монохромное Модель отображается в оттенках заданного пользователем цвета.

 ■ Оттенок Изменяются оттенок и насыщенность цвета грани.

 ■ Уменьшение насыщенности Цвет смягчается путем сокращения компоненты его насыщенности на 30 процентов.

3. Если выбран "Монохромный" или "Оттенок", укажите цвет. При выборе цвета открывается диалоговое окно "Выбор цвета".

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки), всплывающее меню "Режим цвета грани"

Обеспечение прозрачности всех граней на видовом экране

1. Выберите меню "Настройка"→"Палитры"→"Пульт управления".

2. На панели управления "Стиль отображения" нажмите на "Режим рентгеновских лучей".

Краткий справочник

Команды

ВИЗСТИЛИ

Создание и изменение визуальных стилей и применение визуального стиля к видовому экрану.

Системные переменные

VISUALSTYLESCLOSE

Закрывается "Диспетчер визуальных стилей".

VSFACECOLORMODE

Управляет вычислением цвета граней

VSFACEHIGHKIGHT

Управляет отображением бликующей подсветки на гранях, не заполненных материалом, в текущем видовом экране

VSFACESTYLE

Управляет отображением граней в текущем видовом экране

VSLIGHTINGQUALITY

Устанавливает качество освещения в текущем видовом экране

VSMONOCOLOR

Устанавливает цвет монохромного и тонированного отображения граней в стиле отображения, применяемом в текущем видовом экране

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Отображение фонов и теней
