| Масштаб | Масштабный коэффициент | Для печати текста с размером | Установите размер текста чертежа равным |
|---|---|---|---|
| 1 см = 1 м | 100 | 3 мм | 30 см |
| 1/8" = 1'-0" | 96 | 1/8" | 12" |
| 3/16" = 1'-0" | 64 | 1/8" | 8" |
| 1/4" = 1'-0" | 48 | 1/8" | 6" |
| 3/8" = 1'-0" | 32 | 1/8" | 4" |
| 1/2" = 1'-0" | 24 | 1/8" | 3" |
| 3/4" = 1'-0" | 16 | 1/8" | 2" |
| 1" = 1'-0" | 12 | 1/8" | 1.5" |
| 1½" = 1'-0" | 8 | 1/8" | 1,0" |
При
210×20 = 4200 мм
297×20 = 5900 мм
См. также:
■ Задание единиц и формата единиц
Определение режима отображения единиц чертежа
1. Выберите меню "Формат"→"Единицы".
2. В диалоговом окне "Единицы чертежа" задайте значения единиц для чертежа.
3. Изменения параметров единиц отображаются в группе "Пример".
■ В группе "Линейные" выберите формат единиц и уровень точности. Это задает режим отображения линейных единиц чертежа.
■ В группе "Единицы для масштабирования блоков при вставке" выберите единицы, которые необходимо использовать для масштабирования блоков, изображений и других элементов, вставляемых в чертеж. Если масштабировать вставляемые элементы не требуется, выберите "Безразмерный".
■ В группе "Угловые" выберите формат угловых единиц и уровень точности. Это задает режим отображения угловых единиц чертежа. По умолчанию нулевым считается направление вправо.
■ Для задания направления угла нажмите кнопку "Направление", а затем в диалоговом окне "Выбор направления" выберите базовый угол. Направление угла управляет точкой и направлением, относительно которых измеряются углы. При выборе "Другой" можно ввести угол или нажать кнопку "Угол", чтобы задать его с помощью устройства указания. По умолчанию углы отсчитываются против часовой стрелки.
4. Для выхода из каждого диалогового окна необходимо нажимать кнопку "OK".
ЕДИНИЦЫ
Команды
ЦУВКЛ
Управление содержимым блоками, внешними ссылками и образцами штриховки
РЗМСТИЛЬ
Создание и модификация размерных стилей
ВСТАВИТЬ
Вставка именованного блока или другого чертежа в текущий чертеж
ТИПЛИН
Загрузка, установка и изменение типов линий
ПЕЧАТЬ
Вывод чертежа на плоттер, принтер или в файл
СТИЛЬ
Создание и изменение текстовых стилей, а также задание текущего текстового стиля
ЕДИНИЦЫ
Задание
форматов и точности представления линейных и угловых единицСистемные переменные
CELTSCALE
Установка текущего коэффициента масштабирования для типа линий объекта.
DIMSCALE
Установка общего коэффициента масштабирования, применяемого для размерных переменных, задающих размеры, расстояния или смещения
HPSCALE
Указывает масштабный коэффициент образца штриховки, который должен быть ненулевым
HPSPACE
Указывает расстояние между линиями образца штриховки для созданных пользователем штриховок, которое должно быть ненулевым
INSUNITS
Указывает значение в единицах чертежа для автоматического масштабирования блоков, изображений или вставленных или прикрепленных к чертежу внешних ссылок
INSUNITSDEFSOURCE
Устанавливает единицы измерения исходного содержимого, когда переменная INSUNITS имеет значение, равное 0
INSUNITSDEFTARGET
Устанавливает единицы измерения в целевом чертеже, когда переменная INSUNITS имеет значение, равное 0
ЛМАСШТАБ
Глобальный масштаб типов линий
LUNITS
Устанавливает линейные единицы
TEXTSIZE
Устанавливает высоту по умолчанию для новых текстовых объектов, созданных при помощи текущего стиля
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
15
Создание многовидовых чертежей (в пространстве листа)
Пространство листа — это среда листа, в которой можно задавать формат, добавлять основную надпись, отображать различные виды модели, а также наносить размеры и примечания к чертежу.
Коротко о работе на листах
Создавать объекты на чертеже можно в двух различных рабочих средах, или "пространствах". Эти пространства представлены на вкладке "Модель" и вкладке компоновки.
Обычно модель, состоящая из геометрических объектов, создается в трехмерном пространстве, называемом пространством модели. Готовый лист чертежа с определенными видами и надписями создается в двумерном пространстве, называемом пространством листа. Переключение между данными пространствами осуществляется с помощью вкладок, расположенных в нижней части окна чертежа: вкладка "Модель" и одна или несколько вкладок "Лист".
ПРИМЕЧАНИЕ. Эти вкладки могут быть скрыты и отображаться в виде кнопок в строке состояния в центре внизу окна приложения.
На вкладке "Модель" создание чертежа выполняется в масштабе 1:1. На вкладке "Лист" можно создать один или несколько видовых экранов листа, задавать размеры, создавать замечания и блок заголовка, представляющий лист чертежа.

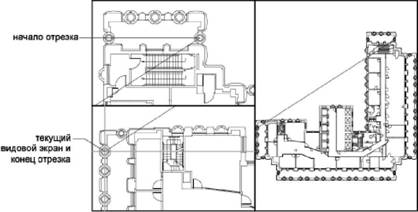

Каждый видовой экран листа представляет собой своего рода кадр изображения с "фотографией" модели в пространстве модели. Каждый видовой экран содержит вид, отображающий модель с заданным масштабом и ориентацией. Для каждого видового экрана задаются свои видимые слои.
