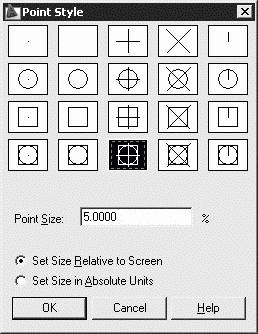

AutoCAD 2009 для студента. Самоучитель

Отрезки могут быть одиночными или объединенными в ломаную линию. Несмотря на то что сегменты соприкасаются в конечных точках, каждый из них представляет собой отдельный объект. Отрезки используются, если требуется работа с каждым сегментом в отдельности; если же необходимо, чтобы набор линейных сегментов представлял единый объект, лучше применять полилинии. Последовательность отрезков может быть замкнутой – в этом случае конец последнего сегмента совпадает с началом первого.

Запросы команды LINE:

Specify first point: – указать начало отрезка

Specify next point or [Undo]: – указать конец отрезка

Specify next point or [Undo]:

Specify next point or [Close/Undo]:

Specify next point or [Close/Undo]:

Запросы команды LINE организованы циклически. Это означает, что при построении непрерывной ломаной линии конец предыдущего отрезка служит началом следующего. При перемещении к каждой следующей точке за перекрестьем тянется «резиновая нить». Это позволяет отслеживать положение строящегося отрезка ломаной линии. При этом каждый отрезок ломаной линии представляет собой отдельный примитив. Цикл заканчивается после нажатия клавиши Enter в ответ на очередной запрос Specify next point or [Close/Undo]:. К аналогичному результату приведет щелчок правой кнопки мыши с последующим выбором пункта Enter из появившегося контекстного меню.

Ключи команды LINE:

• Close – замкнуть ломаную;

• Undo – отменить последний нарисованный отрезок.

Работа команды LINE проиллюстрирована примерами в главах 3 и 6.

Тренинг-система

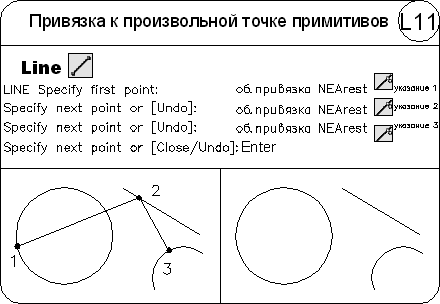

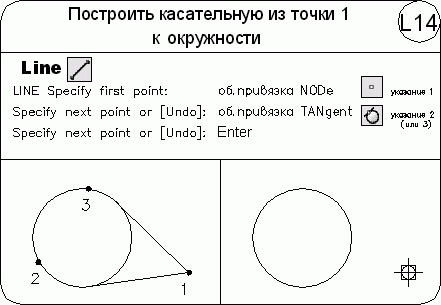

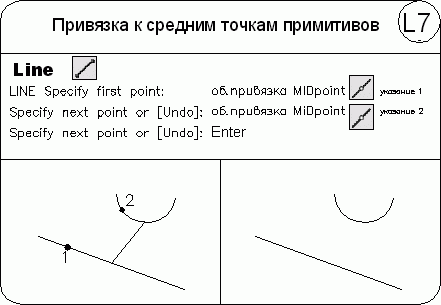

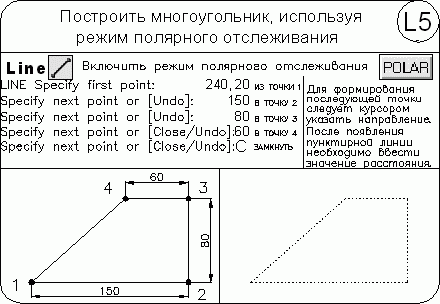

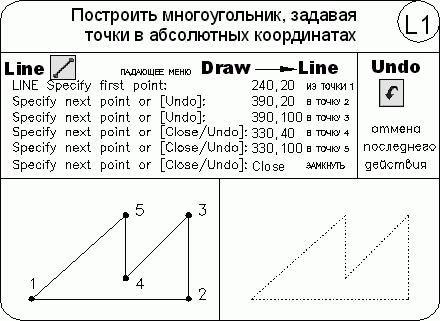

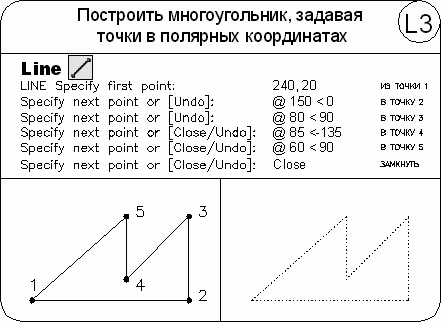

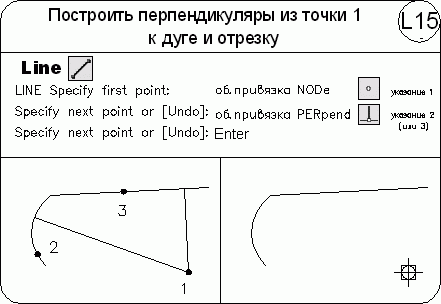

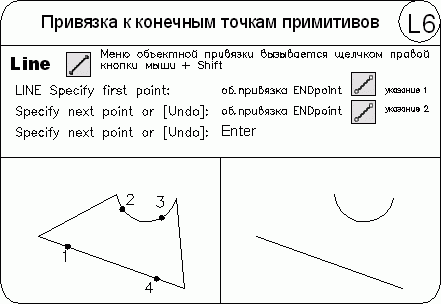

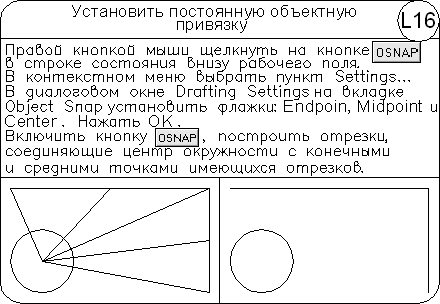

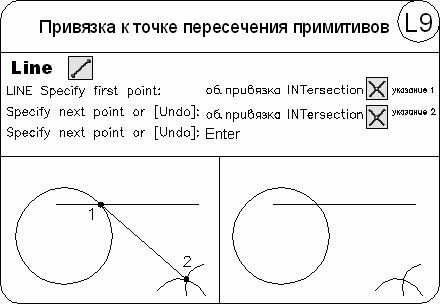

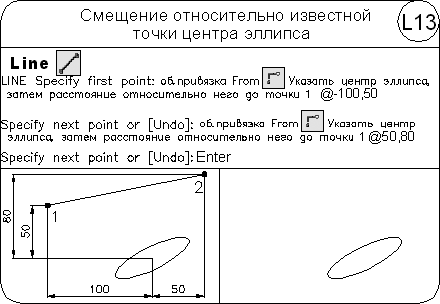

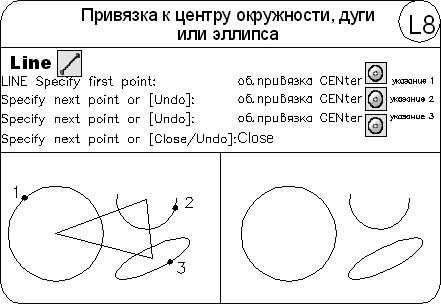

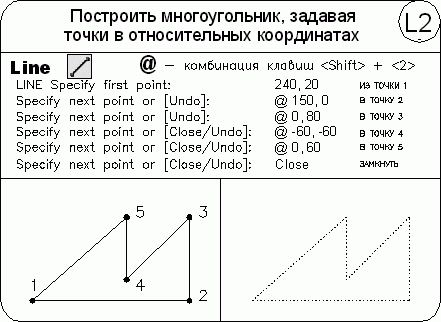

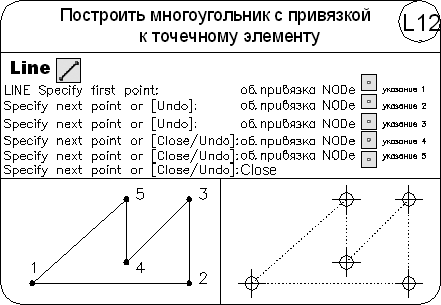

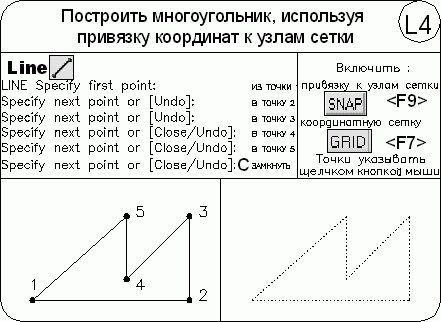

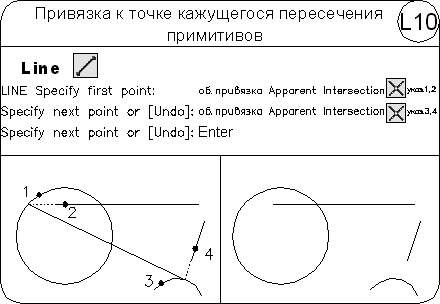

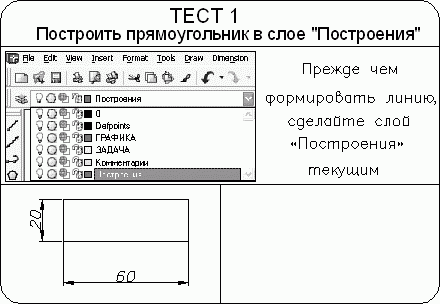

Выполните упражнения L1–L16 и тест 1 из раздела 2.

< image l:href="#"/>

Прямая и луч

В AutoCAD допускается построение линий, не имеющих конца в одном или в обоих направлениях. Такие линии называются соответственно лучами и прямыми. Их можно использовать в качестве вспомогательных при построении других объектов.

Наличие бесконечных линий не изменяет границ рисунка. Следовательно, бесконечные линии не влияют на процесс зумирования и на видовые экраны. Прямые и лучи разрешается перемещать, поворачивать и копировать таким же образом, как и любые другие объекты. Бесконечные линии обычно строятся на отдельном слое, который перед выводом на плоттер можно заморозить или отключить.

Команда XLINE, формирующая прямую, вызывается из падающего меню Draw -> Construction Line или щелчком на пиктограмме Construction Line на панели инструментов Draw.

Прямые могут располагаться в любом месте трехмерного пространства. Существуют различные способы установки ориентации прямой. По умолчанию прямая строится путем указания двух точек, задающих ее ориентацию. Первая точка называется корневой – это условная середина прямой.

Запросы команды XLINE:

Specify a point or [Hor/Ver/Ang/Bisect/Offset]: – указать точку

Specify through point: – указать точку, через которую проходит прямая

Specify through point:

Ключи команды XLINE:

• Hor – построение горизонтальной прямой, проходящей через заданную точку;

• Ver – построение вертикальной прямой, проходящей через заданную точку;

• Ang – построение прямой по точке и углу. Есть два способа задать угол для построения прямых. Можно либо выбрать опорную линию и указать угол между нею и прямой, либо (для построения прямой, лежащей под определенным углом к горизонтальной оси) указать угол и точку, через которую должна проходить прямая. Построенные прямые всегда параллельны текущей ПСК;

• Bisect – по точке и половине угла, заданного тремя точками. При этом создается прямая, делящая какой-либо угол пополам. Нужно указать вершину угла и определяющие его линии;

• Offset – по смещению от базовой линии. При этом создается прямая, параллельная какой-либо базовой линии. Следует задать величину смещения, выбрать базовую линию, а затем указать, с какой стороны от базовой линии должна проходить прямая.

Команда RAY, формирующая луч, вызывается из падающего меню Draw -> Ray.

Луч представляет собой линию в трехмерном пространстве, начинающуюся в заданной точке и уходящую в бесконечность. В отличие от прямых, бесконечных с обеих сторон, луч не имеет конца только в одном направлении. Использование лучей вместо прямых помогает избежать загромождения рисунка. Как и прямые, лучи игнорируются командами, с помощью которых рисунок в его границах выводится на экран.

Запросы команды RAY:

Specify start point: – указать первую точку

Specify through point: – указать точку, через которую проходит луч.

Мультилиния

Команда MLINE, формирующая мультилинию, вызывается из падающего меню Draw -> Multiline.

Мультилиния состоит из пучка параллельных линий, называемых ее элементами (рис. 8.3). Чтобы расставить элементы, необходимо указать смещение каждого из них относительно исходной точки. Можно создавать и сохранять стили мультилиний или же пользоваться стилем по умолчанию (мультилиния из двух элементов). Для каждого элемента задаются цвет и тип линии; соответствующие вершины элементов соединяются отрезками. Мультилинии могут иметь торцевые ограничители различного вида, например отрезки или дуги.

Рис. 8.3. Примеры мультилиний

Запросы команды MLINE:

Current settings: Justifi cation = Top, Scale = 20.00, Style = STANDARD – текущие настройки

Specify start point or [Justifi cation/Scale/STyle]: – указать начальную точку

Specify next point: – указать следующую точку

Specify next point or [Undo]: – указать следующую точку

Specify next point or [Close/Undo]: – указать следующую точку

Specify next point or [Close/Undo]:
