• Center – указание центра эллипса;

• Rotation – режим построения эллипса указанием поворота относительно главной оси.

Тренинг-система

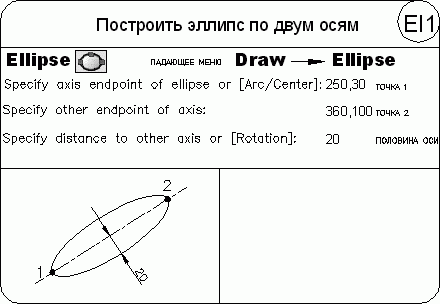

Выполните упражнение El1 из раздела 2.

Облако

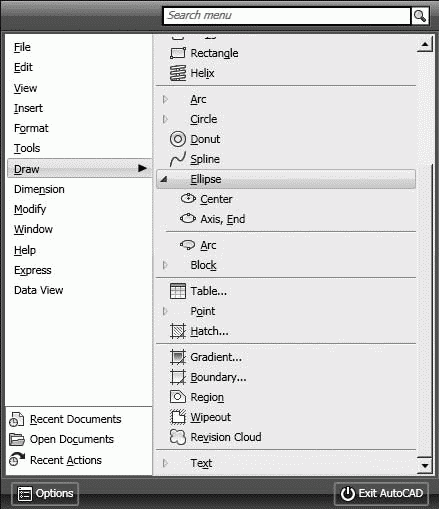

Команда REVCLOUD предназначена для формирования облака, вызывается из падающего меню Draw -> Revision Cloud или щелчком на пиктограмме Revision Cloud на панели инструментов Draw.

Геометрический объект «облако», использующийся для нанесения различных пояснительных надписей и пометок к элементам чертежа, представляет собой полилинию с дуговыми сегментами (рис. 9.4).

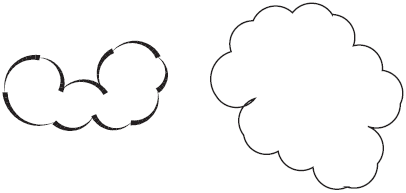

Рис. 9.4. Построение облака

Запросы команды REVCLOUD:

Minimum arc length: 15 Maximum arc length: 15 Style: Normal – значения максимальной и минимальной длины дуги и установленный стиль

Specify start point or [Arc length/Object/Style] <Object>: – указать начальную точку или ввести ключ

Guide crosshairs along cloud path… – провести курсор по контуру облака

Revision cloud fi nished. – облако построено

Ключи команды REVCLOUD:

• Arc length – режим указания значения максимальной и минимальной длины дуги;

• Object – преобразование объекта в облако;

• Style – определение стиля.

Команда REVCLOUD не поддерживает прозрачное панорамирование и масштабирование в режиме реального времени.

Глава 10 Построение сложных объектов

Текстовые стили

С каждой текстовой надписью в AutoCAD связан некоторый текстовый стиль. При нанесении надписей используется текущий стиль, в котором заданы шрифт, высота, угол поворота, ориентация и другие параметры. В одном рисунке можно создавать и использовать несколько текстовых стилей, причем их быстрое копирование из одного рисунка в другой обеспечивается благодаря Центру управления. Текстовые стили представляют собой неграфические объекты, которые также хранятся в файле рисунка. Все текстовые стили, кроме Standard, пользователь создает по своему желанию.

Команды формирования текстовых надписей, создания новых и редактирования имеющихся стилей находятся на панели инструментов Text (рис. 10.1).

Рис. 10.1. Инструменты формирования текстовых надписей

Создание и модификация текстового стиля производятся в диалоговом окне Text Style, вызываемом из падающего меню Format -> Text Style… или щелчком на пиктограмме Text Style… на панели инструментов Style (рис. 10.2).

Рис. 10.2. Диалоговое окно текстовых стилей

Для создания нового стиля необходимо щелкнуть на кнопке New… – при этом будет загружено диалоговое окно New Text Style. Здесь вводится имя создаваемого стиля. Ему присваиваются значения параметров, первоначально заданные текущему текстовому стилю в окне Text Style и, как правило, нуждающиеся в изменении.

В области Font из раскрывающегося списка SHX Font: следует выбрать подходящий шрифт, определяющий форму текстовых символов (например, simplex.shx). В списке присутствуют как откомпилированные SHX-шрифты AutoCAD, так и системные шрифты TrueType. Для изменения имени существующего текстового стиля необходимо установить курсор на имя стиля в окне Styles: и щелкнуть левой кнопкой мыши.

В области Effects доступны следующие параметры:

• Upside down – обеспечивает поворот текста на 180° сверху вниз симметрично горизонтальной оси;

• Backwards – обеспечивает поворот текста на 180° слева направо симметрично вертикальной оси;

• Vertical – обеспечивает вертикальное расположение текста, то есть символы выстраиваются один над другим;

• в поле Width Factor: устанавливается степень сжатия/растяжения текста, то есть масштабный коэффициент;

• в поле Oblique Angle: устанавливается угол наклона символов по отношению к нормали, причем положительным считается угол наклона вправо – по часовой стрелке, а отрицательным – влево, против часовой стрелки. Максимально возможное значение данного параметра – 85°.

Сделанные изменения наглядно представлены в области предварительного просмотра слева, внизу диалогового окна.

Высота текста задается в поле Paper Text Height и определяет размер знаков используемого шрифта. Если в процессе описания стиля задана фиксированная высота текста, при создании однострочных надписей запрос Height: не выводится. Если планируется наносить надписи разной высоты с использованием одного и того же текстового стиля, при его создании следует указать высоту 0.

В диалоговом окне Text Style имеется возможность изменять параметры существующих текстовых стилей. Изменение типа шрифта или ориентации текста в каком-либо стиле вызывает обновление всех текстовых объектов, использующих его. Изменение высоты символов, коэффициента сжатия или угла наклона не влияет на имеющиеся текстовые объекты и применяется только при создании новых надписей.

Однострочный текст

Текстовые надписи, добавляемые в рисунок, несут различную информацию. Они могут представлять собой сложные спецификации, элементы основной надписи, заголовки. Кроме того, надписи могут быть полноправными элементами самого рисунка. Сравнительно короткие тексты, не требующие внутреннего форматирования, создаются с помощью команд DTEXT и TEXT и записываются в одну строку. Однострочный текст хорошо подходит для создания заголовков.

Команда DTEXT, формирующая однострочный текст, вызывается из падающего меню Draw -> Text -> Single Line Text или щелчком на пиктограмме Single Line Text.

Команда DTEXT предназначена для создания набора строк, расположенных одна под другой. Переход к следующей строке производится нажатием клавиши Enter. Каждая строка представляет собой отдельный объект, который можно перемещать и форматировать.

Запросы команды DTEXT:

Current text style: «Standard» Text height: 2.5000 Annotative: Yes – текущий текстовый стиль и высота текста

Specify start point of text or [Justify/Style]: – указать начальную точку текста

Specify height <default>: – указать высоту текста

Specify rotation angle of text <0>: – указать угол поворота текста далее ввести текст.

Для завершения работы команды нажать клавишу Enter после пустой строки.

Запрос определения высоты Specify height <default>: появляется только в том случае, если при описании текущего текстового стиля высота была задана равной нулю.

Высоту текста можно установить графическим способом. От точки вставки текста к указателю мыши в виде перекрестья протягивается «резиновая нить». Если нажать левую кнопку мыши, то высоте будет присвоено значение длины этой нити в момент нажатия.

При вводе символы отображаются на экране, но надпись еще не размещена окончательно. Если в процессе ввода текста указать точку в любой части рисунка, курсор перемещается в нее. После этого можно продолжать вводить текст. Фрагмент текста, набранный после указания точки, представляет собой самостоятельный объект.

Ключи команды DTEXT:

• Style – установить текущий стиль;

• Justify – установить режим выравнивания текстовой строки с использованием ключей выравнивания. При использовании ключа Justify команда DTEXT выдает следующие запросы:
