• Intensity – установка интенсивности источника света, которая может изменяться от 0 до максимального значения, поддерживаемого в пользовательской системе;

• Status – включение и выключение источника света. Если освещение в чертеже не используется, данная установка не действует;

• shadoW – включение отбрасывания теней от источника света:

· Off – отключение отображения и вычисления теней для источника света;

· Sharp – отображение теней с резким изображением кромок;

· soFt – отображение теней с мягким изображением кромок;

• Attenuation – настройка затухания:

· attenuation Type – назначение типа затухания, то есть спада освещения;

· Use limits – использование пределов затухания;

· attenuation start Limit – начальный предел затухания;

· attenuation End limit – конечный предел затухания;

• Color – назначение цвета источнику света:

· Index color – указать цвет ACI;

· Hsl – указать оттенок, насыщенность и яркость цвета;

· colorBook – указать цвет из альбома;

• eXit – завершение работы команды.

Прожектор

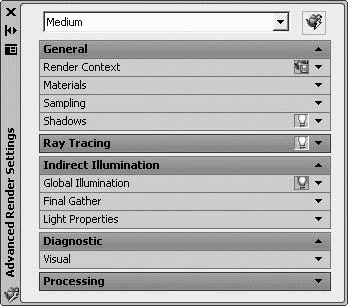

Создание нового прожектора осуществляется командой SPOTLIGHT, вызываемой из падающего меню View -> Render -> Light -> New Spotlight или щелчком на пиктограмме New Spotlight на панели инструментов Lights или Render.

Прожектор испускает направленный конус света, интенсивность которого с расстоянием уменьшается. Можно задавать направление света и размер конуса. В пучке света прожектора различают полный конус и яркое пятно. Попадая на освещаемую поверхность, свет от прожектора дает в центре пятно максимальной освещенности, окруженное переходной областью, где интенсивность меньше.

Запросы команды SPOTLIGHT:

Specify source location: – задать положение источника света

Specify target location: – задать положение цели

Enter an option to change [Name/Intensity/Status/Hotspot/Falloff/shadoW/Attenuation/Color/eXit] <eXit>: – ввести имя режима

Ключи команды SPOTLIGHT:

• Name – имя прожектора, содержащее не более 256 символов;

• Intensity – установка интенсивности прожектора, которая принимает значения от 0 до максимального значения, поддерживаемого в пользовательской системе;

• Status – включение и отключение прожектора;

• Hotspot – задание угла, определяющего конус наиболее яркого света;

• Falloff – назначение спада освещенности, то есть угла, определяющего полный конус света, называемый также угловым полем;

• shadoW – включение отбрасывания теней от прожектора:

· Off – отключение отображения и вычисления теней для источника света;

· Sharp – отображение теней с резким изображением кромок;

· soFt – отображение теней с мягким изображением кромок;

• Attenuation – настройка затухания:

· attenuation Type – назначение типа затухания, то есть спада освещения;

· Use limits – использование пределов затухания;

· attenuation start Limit – начальный предел затухания;

· attenuation End limit – конечный предел затухания;

• Color – назначение цвета прожектора:

· Index color – указать цвет ACI;

· Hsl – указать оттенок, насыщенность и яркость цвета;

· colorBook – указать цвет из альбома;

• eXit – завершение работы команды.

Удаленный источник света

Создание нового удаленного источника света осуществляется командой DISTANTLIGHT, вызываемой из падающего меню View -> Render -> Light -> New Distant Light или щелчком на пиктограмме New Distant Light на панели инструментов Lights или Render.

Удаленный источник света испускает параллельные лучи только в одном направлении. Лучи не имеют ни начала, ни конца и распространяются бесконечно с обеих сторон от источника. Интенсивность света не уменьшается с расстоянием: каждая поверхность освещена так же ярко, как и вблизи источника.

Запросы команды DISTANTLIGHT:

Specify light direction FROM <0,0,0> or [Vector]: – указать направление светового луча от точки 0,0,0 или задать вектор

Specify light direction TO <1,1,1>: – указать направление светового луча к точке 1,1,1

Enter an option to change [Name/Intensity/Status/shadoW/Color/eXit] <eXit>: – ввести имя режима

Ключи команды DISTANTLIGHT:

• Name – имя удаленного источника света, содержащее не более 256 символов;

• Intensity – установка интенсивности прожектора;

• Status – включение и отключение удаленного источника света;

• shadoW – включение отбрасывания теней от прожектора:

· Off – отключение отображения и вычисления теней для источника света;

· Sharp – отображение теней с резким изображением кромок;

· soFt – отображение теней с мягким изображением кромок;

• Color – назначение цвета удаленного источника света:

· Index color – указать цвет ACI;

· Hsl – указать оттенок, насыщенность и яркость цвета;

· colorBook – указать цвет из альбома;

• eXit – завершение работы команды.

Солнечный свет

Солнечное освещение создает эффект естественного света. При этом угол свещения определяется географическим местоположением, а также датой и временем, которые задаются для конкретной модели. Лучи солнечного света параллельны и имеют одинаковую интенсивность на всем протяжении.

Определение широты и долготы расположения осуществляется командой GEOGRAPHICLOCATION, вызываемой щелчком на пиктограмме Geographic Location… на панели инструментов Lights или Render. При этом загружается диалоговое окно географического положения Geographic Location (рис. 21.10).

Рис. 21.10. Диалоговое окно географического положения

В этом диалоговом окне можно настроить следующие параметры.

• В области Latitude & Longitude задается отображение или установка широты, долготы и направления в десятичных значениях:

· Latitude: – установка широты текущего расположения;

· Longitude: – установка долготы текущего расположения;

· кнопка Use Map… вызывает диалоговое окно Location Picker (рис. 21.11). На карте задается расположение с помощью мыши, при этом обновляются значения широты и долготы. Также при вводе значений широты и долготы с клавиатуры расположение показывается на обновленной карте;
