Если значение коэффициента недовода больше 0, ребра силуэта не отображаются.

• Fast Silhouette Edges – определяются параметры, применимые к ребрам силуэтов.

• Obscured Lines – параметры, применяемые к скрытым ребрам.

• Intersection Edges – параметры, применяемые к ребрам пересечений.

Мягкое освещение сглаживает кромки между гранями многоуольника, что придает объектам реалистичный вид с гладкими переходами. В монохромном режиме все грани отображаются одним и тем же цветом с одинаковым оттенком. В режиме цветовых оттенков используется один и тот же цвет для раскрашивания всех граней с изменением значений оттенка и интенсивности цвета.

В качестве фона на видовом экране можно применять цвет, градиентную заливку или изображение в любом из стилей трехмерного отображения. Чтобы использовать фон, необходимо вначале создать именованный вид с фоном и установить его в качестве текущего.

Подавление линий заднего плана

Команда HIDE обеспечивает создание рисунка без скрытых линий. Сложные трехмерные модели часто оказываются перегруженными, что затрудняет их чтение и просмотр результатов выполнения какой-либо команды на объекте. Можно устранить эту проблему, подавив скрытые (невидимые с данной точки зрения) линии. Команда HIDE вызывается из падающего меню View -> Hide или щелчком на пиктограмме Hide на плавающей панели инструментов Render.

Команда HIDE интерпретирует окружности, фигуры, полосы, широкие сегменты полилиний, трехмерные грани, прямоугольные сети и выдавленные края примитивов как непрозрачные поверхности, скрывающие объекты, которые лежат за ними. Если кругам, фигурам, полосам и широким сегментам полилиний присвоена некоторая высота, то они рассматриваются как сплошные объекты с верхней и нижней поверхностями (тела).

Пока невидимые линии не подавлены или не произведено тонирование, тела отображаются в виде каркаса. При таком представлении поверхность тела аппроксимируется ребрами граней и образующими линиями искривленных поверхностей. При подавлении невидимых линий твердотельного объекта генерируются и удаляются невидимые линии объекта, представленного сетью. Например, для сферы силуэтной линией будет окружность. Подавленные скрытые линии остаются невидимыми до тех пор, пока не будет произведено какое-либо действие, вызывающее регенерацию, после чего на экране вновь появится изображение в виде каркасной модели.

Тренинг-система

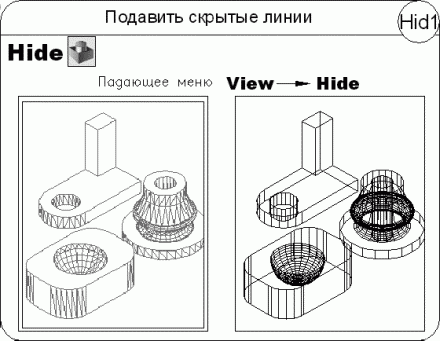

Выполните упражнение Hid1 из раздела 5.

Подготовка моделей для тонирования

Тонированные изображения выглядят более реалистично, чем рисунки с удаленными невидимыми линиями или раскрашенные. Операция тонирования позволяет получить изображения, в некоторых случаях даже более качественные, чем выполненные красками, цветными карандашами или тушью.

Команды, предназначенные для реалистичного тонирования, вызываются из падающего меню View -> Render или с плавающей панели инструментов Render.

Команда RENDER осуществляет тонирование. Она вызывается из падающего меню View -> Render -> Render или щелчком на пиктограмме Render на одноименной панели инструментов.

Тренинг-система

Выполните упражнение Ren1 из раздела 5.

Команда RPREF осуществляет подготовку параметров для тонирования. Она вызывается из падающего меню View -> Render -> Advanced Render Settings… или щелчком на пиктограмме Advanced Render Settings… на панели инструментов Render. При этом загружается палитра Advanced Render Settings (рис. 21.9).

Рис. 21.9. Палитра настройки параметров тонирования

На этапе тонирования трехмерной модели важна техника построения модели объекта. Рекомендуется применять для этого однотипные методы. Не следует строить, например, модели зданий, одни стены которых представляют собой грани, другие – выдавленные отрезки, а третьи – каркасные сети.

К твердотельным моделям не рекомендуется добавлять двумерные и трехмерные грани, а также трехмерные поверхности. Впрочем, эти рекомендации даются только для упрощения процесса тонирования: даже если модель сформирована из произвольно ориентированных поверхностей, ее можно корректно тонировать.

На вкладках палитры Advanced Render Settings можно настроить следующие параметры.

• Список в верхней части палитры содержит варианты режимов тонирования в порядке возрастания качества от наихудших к наилучшим.

Кнопка Render – запуск процесса тонирования.

Группа General содержит набор инструментов для настройки общих параметров.

• Render Context – параметры контекстного меню тонирования, влияющие на метод тонирования изображения модели пользователем:

кнопка Determines if file is written определяет, требуется ли запись тонированного изображения в файл;

· Procedure – процедура тонирования определяет содержимое модели, обрабатываемое во время тонирования: View – тонирование объектов текущего видового экрана; Grop – тонирование объектов в заданной области; Selected – тонирование выбранных объектов;

· Destination – назначение вывода тонированного изображения: Viewport – на один из видовых экранов, Window – в отдельное окно Render;

· Output file name – указание имени файла и адреса, по которому запоминается тонированное изображение;

· Output size – текущее значение разрешения формата вывода для тонированного изображения.

• Materials – настраиваются параметры, влияющие на способ обработки материалов системой тонирования:

· Apply materials – назначение и отмена использования материалов;

· Texture filtering – включение и отключение фильтрации образцов текстур;

· Force 2-sided – включение и отключение вынужденного двухстороннего тонирования грани.

• Sampling – определяет, как система тонирования выполняет взятие образца:

· Min samples – указание минимальной частоты взятия образцов;

· Max samples – указание максимальной частоты взятия образцов;

· Filter type – определение типа фильтра;

· Filter width – ширина области фильтрации;

· Filter height – высота области фильтрации;

· Contrast color – контрастность цвета;

· Contrast red – пороговое значение красного;

· Contrast blue – пороговое значение синего;

· Contrast green – пороговое значение зеленого;

· Contrast alpha – пороговое значение составляющей альфа-канала для образцов.

• Shadows – тонирование с использованием теней:

кнопка Specifies if shadows are computed задает расчет теней при тонировании;

· Mode – назначение режима: Simple – простой режим располагает модули построения теней в случайном порядке; Sorted – режим с сортировкой последовательно формирует модули построения теней от объекта до источника освещения; Segment – сегмент последовательно формирует модули построения теней в порядке их расположения вдоль светового луча от модулей тонирования по объему к сегментам светового луча между объектом и источником света;
